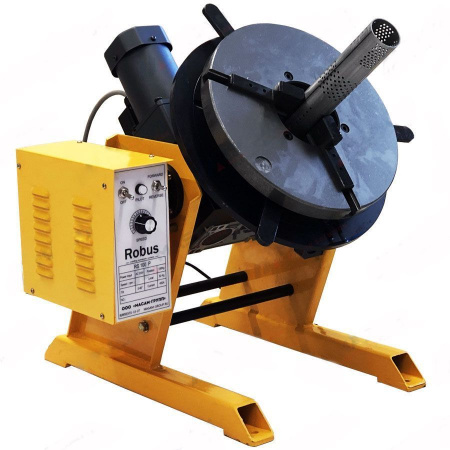

Автоматический сварочный позиционер RS 100 P предназначен для сварки кольцевых швов весом до 100 кг. Позволяет фиксировать изделие в положении, удобном для выполнения сварочных работ, либо вращать свариваемую деталь с заданной скоростью.
Модель RS 100 P представлена в виде поворотного стола с планшайбой диаметром 345 мм, на которой размещают свариваемые изделия, закрепляя их с помощью крепежных болтов и прижимных пластин. Для этого на планшайбе выполнены шесть сквозных прорезей. Для крепления в сварочный вращатель RS 100 P заготовок цилиндрической формы на планшайбу может быть установлен быстрозажимной патрон. Планшайба может быть наклонена на угол от 0° до 90°, для этого на корпусе установлен самотормозящийся червячный редуктор с ручным приводом в виде педали.
Частотный преобразователь позволяет регулировать скорость вращения от 1 до 7 об/мин.
|
Грузоподъемность
|
100/50 кг |
|
Способ управления
|
Педаль |
|
Диаметр планшайбы
|
345 мм |
|
Скорость вращения планшайбы
|
1-7 об/мин |
|
Макс. угол наклона планшайбы
|
90° |
|
Модель патрона
|
D-300 |
|
Габаритные размеры
|
500х470х415 мм |
