Сварочный позиционер для ручной и механизированной сварки труб и сварочных изделий сложной формы весом до 300 кг. Позволяет фиксировать изделие в положении, удобном для выполнения сварочных работ, либо вращать свариваемую деталь с заданной скоростью.

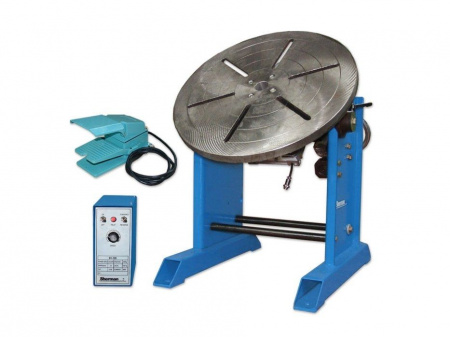

Позиционер BY-300 представлен в виде поворотного стола с планшайбой диаметром 450 мм, на которой размещают свариваемые изделия, закрепляя их с помощью крепежных болтов и прижимных пластин. Для этого на планшайбе выполнены шесть сквозных прорезей. Для крепления в сварочный вращатель BY-300 заготовок цилиндрической формы на планшайбу может быть установлен быстрозажимной патрон модели D-300 или D-400 с диапазоном зажимаемых диаметров от 80 мм до 380 мм. Планшайба может быть наклонена на угол от 0° до 90°, для этого на корпусе установлен самотормозящийся червячный редуктор с ручным приводом.
Для удобства проведения сварочных работ сварщик использует выносную педаль управления, которой комплектуется сварочный вращатель BY 300. Блок управления, установленный на корпусе позиционера, оснащён переключателями, которые определяют направление вращения планшайбы и включение оборудования, а также регулятором плавного изменения скорости вращения планшайбы в диапазоне от 0,2 до 2,5 об/мин.
|
Напряжение питания
|
220 В |
|
Грузоподъемность
|
300 кг |
|
Способ управления
|
Педаль |
|
Диаметр планшайбы
|
450 мм |
|
Скорость вращения планшайбы
|
0,2-2,5 об/мин |
|
Макс. угол наклона планшайбы
|
90° |
|
Модель патрона
|
D-300 |
