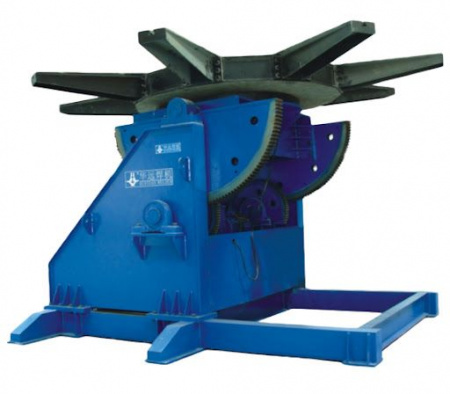

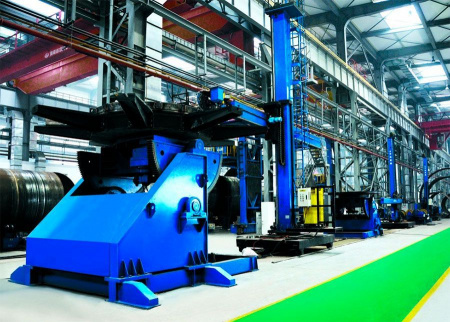

Сварочные вращатели с поворотной наклонной план-шайбой используются в основном для вращения вокруг своей оси заготовок (пластин, цилиндров, шаров) для получения желаемого положении и скорости сварки. Как правило, они работают совместно со сварочными колоннами или сварочными установками и составляют автоматический сварочный центр. Вращатели также могут быть использованы для ручной сварки, сборки или окраски некоторых сложных пространственных конструкций.
Основным элементом позиционера (манипулятора) является поворотный стол (планшайба), на которой размещаются свариваемые ёмкости. За счет конструктивной особенности планшайба манипулятора имеет возможность поворачиваться с установленной угловой скоростью в ту или другую сторону, а также наклоняться от горизонтальной плоскости на 90 – 120 градусов (зависит от конструкции манипулятора). Это свойство используется для позиционирования в удобное для сварки положение емкостей и вращения их со сварочной скоростью. Также манипуляторы широко используются для наплавки поверхностей.
Сварочные позиционеры (манипуляторы) как наиболее востребованные производством изготавливаются грузоподъемностью от 500 кг до 10 тонн, но также под заказ могут изготавливаться до 160 тонн.
План-шайба предназначена для точной установки и надёжного крепления свариваемых деталей и их позиционирования в удобное для сварки положение. План-шайба изготовлена из прочной стали, рабочая поверхность план-шайбы обработана механически с высокой точностью. Для правильной установки деталей на план-шайба имеет концентрические проточки. Крепление деталей осуществляется болтами, которые устанавливаются в радиальные Т-образные пазы план-шайбы. Ось план-шайбы установлена в тяжелонагруженном подшипнике, способном воспринимать все эксплуатационные нагрузки, возникающие во время работы вращателя.
|
Напряжение питания
|
380 В |
|
Грузоподъемность
|
500-10000 кг |
|
Диаметр планшайбы
|
800-1800 мм |
|
Макс. угол наклона планшайбы
|
120° |
