Описание

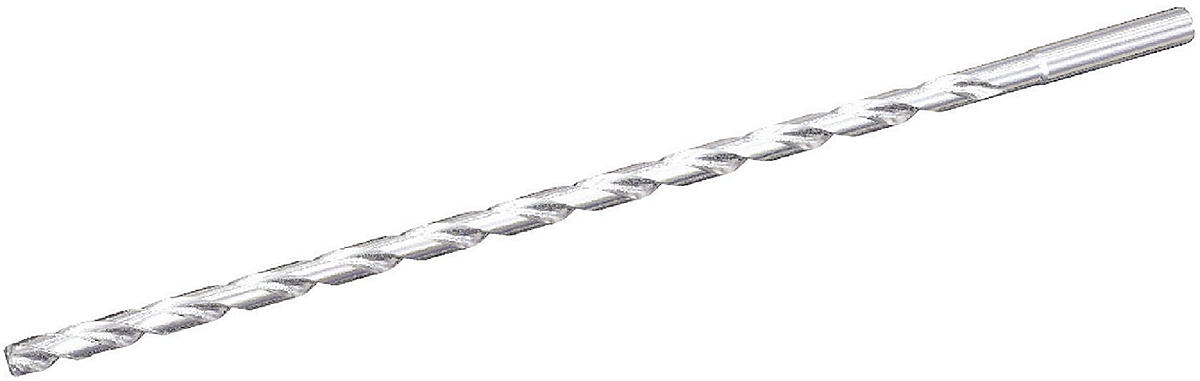

KenDrill HPS; 30 x D; Internal Coolant; Straight Shank; Metric. Сверла Beyond для обработки глубоких отверстий; Сталь и цветные металлы; Внутренний подвод СОЖ. Высокопроизводительные цельные твердосплавные сверла для глубоких отверстий
Особенности:
- Цельные твердосплавные сверла HP для обработки глубоких отверстий в деталях из стали, чугуна и цветных металлов.
- Цельные твердосплавные сверла специального применения обеспечивают обработку отверстий глубиной 30 x D до 4-х раз быстрее по сравнению со стандартными сверлами из быстрорежущей стали или ружейными сверлами.
- Самый обширный диапазон диаметров — 2,383–16 мм (0,0938–0,6299″).
- Ассортимент включает полустандартные сверла с геометрией вершины KMH, рекомендуемые для обработки коленчатых валов.
- Сплав KCPK20 (B27_HPG) с покрытием на основе AlCrN-TiAlN обеспечивает исключительную износостойкость. Новый ультрамелкозернистый твердый сплав обеспечивает надежность процесса обработки стали и чугуна на высоких подачах.
- Сплав KN25 Beyond без покрытия (B27_HPS) с хорошо отполированной поверхностью обеспечивает превосходный стружкоотвод и предотвращает образование нароста на режущей кромке при обработке алюминия и жаропрочных сплавов, даже при низком давлении СОЖ или при обработке в условиях масляного тумана.
Применение:
- Drilling: Inclined Exit
- Drilling - Through Coolant
- Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
- Drilling
- Drilling: Stacked Plates
- Tool Dimensions: 2flute/4margin/coolant
- Drilling: Cross-Hole Drilling
- Shank - Cylindrical Plain ≤h6
- Helix Angle: 30°
- DIN number 6535

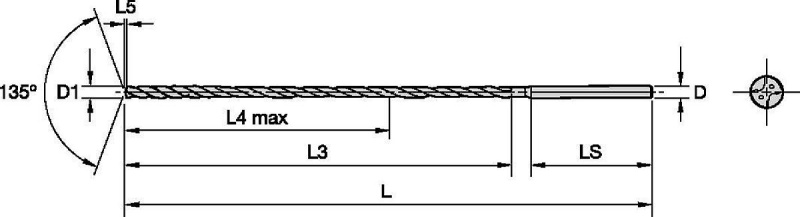

| SAP Material Number | ISO Catalog Number | [LS] Shank Length | [D] Adapter / Shank / Bore Diameter | [L5] Drill Point Length | [L4] Maximum Drilling Depth | [D1] Drill Diameter M | [L3] Flute Length | [D1] Wire Size | [L] Overall Length |
|---|---|---|---|---|---|---|---|---|---|
| 4028916 | B274Z02383KMS | 30.0 | 3.0 | 0.4750 | 79.0000 | 2.3830 | 86.0000 | 131.0000 | |
| 4028917 | B274Z02400KMS | 30.0 | 3.0 | 0.4790 | 80.0000 | 2.4000 | 87.0000 | 131.0000 | |
| 4028918 | B274Z02439KMS | 30.0 | 3.0 | 0.4870 | 80.0000 | 2.4390 | 87.0000 | 41 | 131.0000 |
| 4028920 | B274Z02500KMS | 30.0 | 3.0 | 0.5000 | 81.0000 | 2.5000 | 88.0000 | 131.0000 | |
| 3867828 | B274Z03000HPS | 30.0 | 3.0 | 0.5540 | 90.0000 | 3.0000 | 97.0000 | 131.0000 | |
| 3867829 | B274Z03175HPS | 32.0 | 4.0 | 0.5860 | 106.0000 | 3.1750 | 115.0000 | 165.0000 | |
| 3867831 | B274Z04000HPS | 32.0 | 4.0 | 0.7380 | 120.0000 | 4.0000 | 130.0000 | 165.0000 | |
| 3867832 | B274Z04500HPS | 34.0 | 5.0 | 0.8310 | 142.0000 | 4.5000 | 153.0000 | 199.0000 | |
| 3867873 | B274Z05000HPS | 34.0 | 5.0 | 0.9230 | 150.0000 | 5.0000 | 162.0000 | 199.0000 | |
| 3867874 | B274Z05500HPS | 36.0 | 6.0 | 1.0150 | 172.0000 | 5.5000 | 185.0000 | 233.0000 | |
| 3867875 | B274Z06000HPS | 36.0 | 6.0 | 1.1100 | 180.0000 | 6.0000 | 194.0000 | 233.0000 | |
| 3867876 | B274Z06350HPS | 38.0 | 7.0 | 1.1720 | 199.0000 | 6.3500 | 214.0000 | E | 267.0000 |
| 3867878 | B274Z06746HPS | 38.0 | 7.0 | 1.2450 | 205.0000 | 6.7460 | 221.0000 | 267.0000 | |
| 3867879 | B274Z07000HPS | 38.0 | 7.0 | 1.2920 | 210.0000 | 7.0000 | 226.0000 | 267.0000 | |
| 3867880 | B274Z08000HPS | 40.0 | 8.0 | 1.4770 | 240.0000 | 8.0000 | 258.0000 | 301.0000 | |
| 3867881 | B274Z08500HPS | 42.0 | 9.0 | 1.5690 | 262.0000 | 8.5000 | 281.0000 | 335.0000 | |
| 3867885 | B274Z10000HPS | 44.0 | 10.0 | 1.8460 | 300.0000 | 10.0000 | 322.0000 | 369.0000 | |
| 3891711 | B274Z11000HPS | 46.0 | 11.0 | 2.0300 | 330.0000 | 11.0000 | 354.0000 | 403.0000 | |
| 3891712 | B274Z11500HPS | 48.0 | 12.0 | 2.1230 | 352.0000 | 11.5000 | 377.0000 | 437.0000 | |
| 3891713 | B274Z12000HPS | 48.0 | 12.0 | 2.2150 | 360.0000 | 12.0000 | 386.0000 | 437.0000 |
Tolerance:
| Tolerance • Inch | ||
| nominal size range | D1 tolerance m7 | D tolerance h6 |
| .0394–.1181 | .0000/-.0004 | .0000/-.0006 |
| .1181–.2362 | .0002/.0006 | .0000/-.0003 |
| .2362–.3937 | .0002/.0008 | .0000/-.0004 |
| .3937–.7087 | .0003/.0010 | .0000/-.0004 |
| .7087–1.0000 | .0003/.0011 | .0000/-.0005 |
| Tolerance • Metric | ||
| nominal size range | D1 tolerance m7 | D tolerance h6 |
| 1–3 | 0,000/-0,010 | 0,000/-0,014 |
| 3–6 | 0,004/0,016 | 0,000/-0,008 |
| 6–10 | 0,006/0,021 | 0,000/-0,009 |
| 10–18 | 0,007/0,025 | 0,000/-0,011 |
| 18–25,4 | 0,008/0,029 | 0,000/-0,013 |
Режимы резания:
| Material Group |  |  | |||||||||||
| Material Group | Cutting Speed vc | Inch | |||||||||||
| Range SFM | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Min | Starting Value | Max | 1/8 .125 | 3/16 .188 | 1/4 .250 | 5/16 .313 | 3/8 .375 | 1/2 .500 | .551 | 5/8 .625 | |||
| N | 1 | 390 | 660 | 980 | IPR | .005–.007 | .005–.007 | .006–.009 | .008–.011 | .010–.014 | .012–.016 | .014–.018 | .016–.020 |
| 2 | 390 | 560 | 980 | IPR | .005–.007 | .006–.008 | .006–.010 | .008–.012 | .011–.015 | .013–.017 | .015–.019 | .017–.021 | |
| 3 | 330 | 490 | 980 | IPR | .005–.007 | .006–.008 | .006–.010 | .008–.012 | .011–.015 | .013–.017 | .015–.019 | .017–.021 | |
| 4 | 260 | 660 | 980 | IPR | .001–.002 | .001–.002 | .001–.002 | .002–.002 | .002–.003 | .002–.003 | .002–.003 | .002–.004 | |
| Material Group | | | |||||||||||
| Cutting Speed vc | Metric | ||||||||||||
| Range m/min | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Min | Starting Value | Max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | |||
| N | 1 | 120 | 200 | 300 | mm/r | 0,12–0,17 | 0,13–0,18 | 0,15–0,24 | 0,19–0,29 | 0,26–0,35 | 0,31–0,40 | 0,35–0,45 | 0,41–0,51 |
| 2 | 120 | 170 | 300 | mm/r | 0,13–0,18 | 0,14–0,19 | 0,16–0,25 | 0,20–0,30 | 0,28–0,37 | 0,33–0,42 | 0,38–0,48 | 0,44–0,54 | |
| 3 | 100 | 150 | 300 | mm/r | 0,13–0,18 | 0,14–0,19 | 0,16–0,25 | 0,20–0,30 | 0,28–0,37 | 0,33–0,42 | 0,38–0,48 | 0,44–0,54 | |
| 4 | 80 | 200 | 300 | mm/r | 0,03–0,05 | 0,03–0,06 | 0,03–0,06 | 0,04–0,06 | 0,05–0,07 | 0,05–0,08 | 0,05–0,08 | 0,06–0,09 | |
| | ||||||||||||
| Cutting Speed vc | Metric | ||||||||||||
| Range m/min | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Material Group | Min | Starting Value | Max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 | 16,0 | ||
| N | 1 | 120 | 200 | 300 | mm/r | 0,12–0,17 | 0,13–0,18 | 0,15–0,24 | 0,19–0,29 | 0,26–0,35 | 0,31–0,40 | 0,35–0,45 | 0,41–0,51 |
| 2 | 120 | 170 | 300 | mm/r | 0,13–0,18 | 0,14–0,19 | 0,16–0,25 | 0,20–0,30 | 0,28–0,37 | 0,33–0,42 | 0,38–0,48 | 0,44–0,54 | |
| 3 | 100 | 150 | 300 | mm/r | 0,13–0,18 | 0,14–0,19 | 0,16–0,25 | 0,20–0,30 | 0,28–0,37 | 0,33–0,42 | 0,38–0,48 | 0,44–0,54 | |
| 4 | 80 | 200 | 300 | mm/r | 0,03–0,05 | 0,03–0,06 | 0,03–0,06 | 0,04–0,06 | 0,05–0,07 | 0,05–0,08 | 0,05–0,08 | 0,06–0,09 | |
