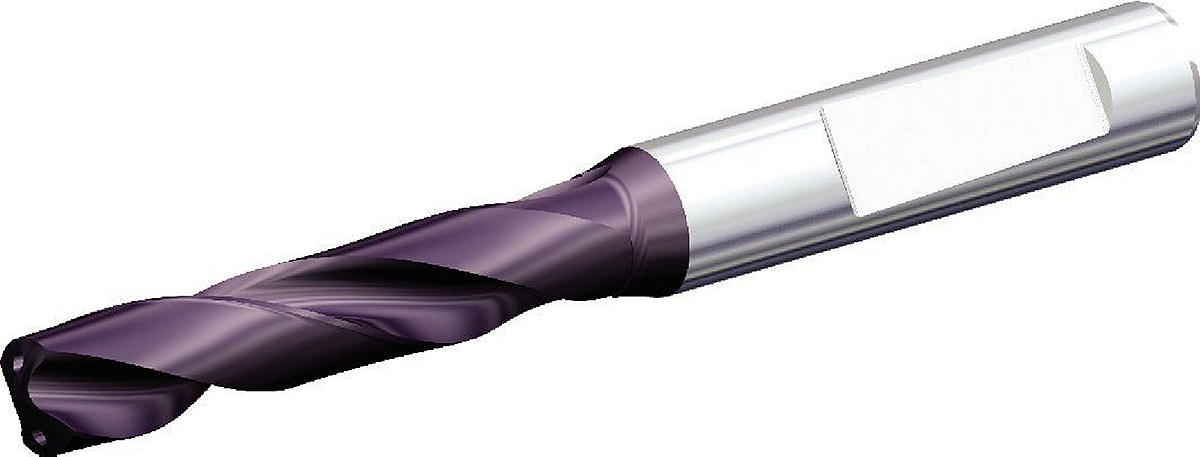

B225_HP (~5 x D); KCPK15; Хвостовик формы F; Сверла HP Beyond

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B225_HP (~5 x D); KCPK15; Хвостовик формы F; Сверла HP Beyond. Сверла HP Beyond; Сталь; Внутренний подвод СОЖ. Сверло HP • СОЖ • Сталь

Особенности:

Сверла HP Beyond с внутренним подводом СОЖ для обработки стали.
Цельные твердосплавные сверла для обработки конкретных материалов позволяют выполнять высокоскоростное сверление отверстий в деталях из нелегированной и легированной стали со стандартным внутренним подводом СОЖ или в условиях масляного тумана.
Сверла B22_HP — это идеальный инструмент для крупносерийного производства, сочетающий в себе такие новейшие технологии Kennametal, как форма вершины HP, уникальная геометрия канавки и новые сплавы Beyond.
Вершина HP с большим передним углом позволяет использовать высокие подачи.
Сплав KCPK15 Beyond с многослойным покрытием на основе TiAlN с повышенной красностойкостью позволяет использовать сверло на высоких скоростях резания, даже в условиях масляного тумана.
Хорошо отполированная поверхность обеспечивает превосходный стружкоотвод даже при низком давлении СОЖ.

Применение:

Drilling
DIN number 6535
Helix Angle: 30°
Drilling - Through Coolant
Shank - Cylindrical Whistle Notch 2°
Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
Tool Dimensions: 2flute/2margin/coolant
DIN number 6537

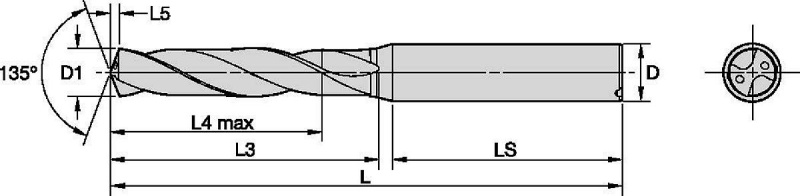

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[D1] Wire Size	[L] Overall Length
4111429	B225F04000HP	36.0	6.0	0.7540	29.0000	4.0000	36.0000		74.0000
4111431	B225F04200HP	36.0	6.0	0.7910	29.0000	4.2000	36.0000		74.0000
4111432	B225F04300HP	36.0	6.0	0.8100	29.0000	4.3000	36.0000		74.0000
4111464	B225F04500HP	36.0	6.0	0.8470	29.0000	4.5000	36.0000		74.0000
4111466	B225F04700HP	36.0	6.0	0.8840	29.0000	4.7000	36.0000	13	74.0000
4111469	B225F05000HP	36.0	6.0	0.9400	35.0000	5.0000	44.0000		82.0000
4111470	B225F05100HP	36.0	6.0	0.9580	35.0000	5.1000	44.0000		82.0000
4111471	B225F05200HP	36.0	6.0	0.9770	35.0000	5.2000	44.0000		82.0000
4111484	B225F05500HP	36.0	6.0	1.0320	35.0000	5.5000	44.0000		82.0000
4111485	B225F05600HP	36.0	6.0	1.0510	35.0000	5.6000	44.0000		82.0000
4111489	B225F06000HP	36.0	6.0	1.1250	35.0000	6.0000	44.0000		82.0000
4111491	B225F06200HP	36.0	8.0	1.1620	43.0000	6.2000	53.0000		91.0000
4111493	B225F06400HP	36.0	8.0	1.1990	43.0000	6.4000	53.0000		91.0000
4111494	B225F06500HP	36.0	8.0	1.2180	43.0000	6.5000	53.0000		91.0000
4111495	B225F06600HP	36.0	8.0	1.2360	43.0000	6.6000	53.0000		91.0000
4111497	B225F06800HP	36.0	8.0	1.2800	43.0000	6.8000	53.0000		91.0000
4111498	B225F06900HP	36.0	8.0	1.2920	43.0000	6.9000	53.0000		91.0000
4111499	B225F07000HP	36.0	8.0	1.3100	43.0000	7.0000	53.0000		91.0000
4111500	B225F07100HP	36.0	8.0	1.3290	43.0000	7.1000	53.0000		91.0000
4111502	B225F07300HP	36.0	8.0	1.3660	43.0000	7.3000	53.0000		91.0000
4111503	B225F07400HP	36.0	8.0	1.3840	43.0000	7.4000	53.0000		91.0000
4111506	B225F07700HP	36.0	8.0	1.4400	43.0000	7.7000	53.0000		91.0000
4111507	B225F07800HP	36.0	8.0	1.4580	43.0000	7.8000	53.0000		91.0000
4111509	B225F08000HP	36.0	8.0	1.5000	43.0000	8.0000	53.0000		91.0000
4111510	B225F08100HP	40.0	10.0	1.5140	49.0000	8.1000	61.0000		103.0000
4111511	B225F08200HP	40.0	10.0	1.5320	49.0000	8.2000	61.0000		103.0000
4111512	B225F08300HP	40.0	10.0	1.5510	49.0000	8.3000	61.0000		103.0000
4111514	B225F08500HP	40.0	10.0	1.5880	49.0000	8.5000	61.0000		103.0000
4111515	B225F08600HP	40.0	10.0	1.6060	49.0000	8.6000	61.0000		103.0000
4111517	B225F08800HP	40.0	10.0	1.6430	49.0000	8.8000	61.0000		103.0000
4111519	B225F09000HP	40.0	10.0	1.6800	49.0000	9.0000	61.0000		103.0000
4111520	B225F09100HP	40.0	10.0	1.6990	49.0000	9.1000	61.0000		103.0000
4111525	B225F09600HP	40.0	10.0	1.7910	49.0000	9.6000	61.0000		103.0000
4111526	B225F09700HP	40.0	10.0	1.8100	49.0000	9.7000	61.0000		103.0000
4111527	B225F09800HP	40.0	10.0	1.8280	49.0000	9.8000	61.0000		103.0000
4111529	B225F10000HP	40.0	10.0	1.8660	49.0000	10.0000	61.0000		103.0000
4111479	B225F10100HP	45.0	12.0	1.8840	56.0000	10.1000	71.0000		118.0000
4111480	B225F10200HP	45.0	12.0	1.9030	56.0000	10.2000	71.0000		118.0000
4111482	B225F10400HP	45.0	12.0	1.9400	56.0000	10.4000	71.0000		118.0000
4111553	B225F10500HP	45.0	12.0	1.9580	56.0000	10.5000	71.0000		118.0000
4111558	B225F11000HP	45.0	12.0	2.0510	56.0000	11.0000	71.0000		118.0000
4111559	B225F11100HP	45.0	12.0	2.0690	56.0000	11.1000	71.0000		118.0000
4111560	B225F11200HP	45.0	12.0	2.0880	56.0000	11.2000	71.0000		118.0000
4111561	B225F11300HP	45.0	12.0	2.1060	56.0000	11.3000	71.0000		118.0000
4111566	B225F11800HP	45.0	12.0	2.1990	56.0000	11.8000	71.0000		118.0000
4111568	B225F12000HP	45.0	12.0	2.2360	56.0000	12.0000	71.0000		118.0000
4111569	B225F12100HP	45.0	14.0	2.2540	60.0000	12.1000	77.0000		124.0000
4111573	B225F12500HP	45.0	14.0	2.3280	60.0000	12.5000	77.0000		124.0000
4111576	B225F12800HP	45.0	14.0	2.3840	60.0000	12.8000	77.0000		124.0000
4111578	B225F13000HP	45.0	14.0	2.4210	60.0000	13.0000	77.0000		124.0000
4111579	B225F13100HP	45.0	14.0	2.4390	60.0000	13.1000	77.0000		124.0000
4111588	B225F14000HP	45.0	14.0	2.6060	60.0000	14.0000	77.0000		124.0000
4111593	B225F14500HP	48.0	16.0	2.6980	63.0000	14.5000	83.0000		133.0000
4111594	B225F14600HP	48.0	16.0	2.7170	63.0000	14.6000	83.0000		133.0000
4111598	B225F15000HP	48.0	16.0	2.7910	63.0000	15.0000	83.0000		133.0000
4111599	B225F15100HP	48.0	16.0	2.8090	63.0000	15.1000	83.0000		133.0000
4111608	B225F16000HP	48.0	16.0	2.9760	63.0000	16.0000	83.0000		133.0000
4111610	B225F17000HP	48.0	18.0	3.1610	71.0000	17.0000	93.0000		143.0000
4111611	B225F17500HP	48.0	18.0	3.2530	71.0000	17.5000	93.0000		143.0000
4111612	B225F17700HP	48.0	18.0	3.2900	71.0000	17.7000	93.0000		143.0000
4111623	B225F18000HP	48.0	18.0	3.3460	71.0000	18.0000	93.0000		143.0000
4111625	B225F19000HP	50.0	20.0	3.5310	77.0000	19.0000	101.0000		153.0000
4111626	B225F19500HP	50.0	20.0	3.6230	77.0000	19.5000	101.0000		153.0000

Tolerance:

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181 to .2362	.0002/.0006	.0000/-.0003
.2362 to .3937	.0002/.0008	.0000/-.0004
.3937 to .7087	.0003/.0010	.0000/-.0004
.7087 to 1.0000	.0003/.0011	.0000/-.0005

Dimension:

Размеры цельных твердосплавных сверл Kennametal (серия B*)

mm				SHORT*			LONG*			EXTRA LONG**
Ø		DIN 6535		~3 x D			~5 x D			~8 x D
D1 min	D1 max	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
1,000	1,400	4	28	58	7	5	58	9	6	58	12	10
1,401	1,900	4	28	58	9	6	58	12	9	58	18	15
1,901	2,300	4	28	58	13	9	58	18	14	66	26	22
2,301	2,990	4	28	58	17	12	58	22	17	66	30	25
3,000	3,750	6	36	62	20	14	66	28	23	78	40	33
3,751	4,750	6	36	66	24	17	74	36	29	87	49	41
4,751	6,000	6	36	66	28	20	82	44	35	94	56	48
6,001	7,000	8	36	79	34	24	91	53	43	105	67	57
7,001	8,000	8	36	79	41	29	91	53	43	110	72	61
8,001	10,000	10	40	89	47	35	103	61	49	122	80	68
10,001	12,000	12	45	102	55	40	118	71	56	141	94	79
12,001	14,000	14	45	107	60	43	124	77	60	155	108	91
14,001	16,000	16	48	115	65	45	133	83	63	171	121	101
16,001	18,000	18	48	123	73	51	143	93	71	185	135	113
18,001	20,000	20	50	131	79	55	153	101	77	200	148	124
20,001	22,000	20	50	141	86	60	167	112	85	217	162	136
22,001	25,000	25	56	153	95	65	184	126	98	238	180	150
* D1 20mm to DIN 6537K
* D1 20mm to factory standard
** to factory standard

Режимы резания:

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	140	240	290	mm/r	0,08–0,15	0,09–0,18	0,12–0,21	0,14–0,29	0,15–0,33	0,17–0,37	0,19–0,43	0,22–0,49
	1	130	240	290	mm/r	0,09–0,18	0,11–0,21	0,14–0,25	0,16–0,34	0,18–0,39	0,20–0,43	0,22–0,51	0,26–0,58
	2	190	230	270	mm/r	0,09–0,18	0,11–0,21	0,14–0,25	0,16–0,34	0,18–0,39	0,20–0,43	0,26–0,51	0,32–0,58
	3	130	160	190	mm/r	0,10–0,18	0,12–0,21	0,14–0,26	0,16–0,34	0,19–0,39	0,24–0,46	0,27–0,51	0,34–0,60
	4	110	150	170	mm/r	0,07–0,16	0,09–0,18	0,14–0,26	0,16–0,34	0,17–0,36	0,22–0,45	0,25–0,52	0,30–0,60
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,48
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,48
K	1	120	150	200	mm/r	0,08–0,11	0,14–0,20	0,20–0,28	0,25–0,35	0,29–0,40	0,32–0,43	0,36–0,50	0,40–0,55
	2	80	120	160	mm/r	0,08–0,11	0,13–0,17	0,19–0,26	0,23–0,30	0,25–0,36	0,30–0,40	0,34–0,46	0,37–0,50
	3	60	80	120	mm/r	0,07–0,10	0,10–0,14	0,15–0,21	0,19–0,26	0,22–0,30	0,24–0,33	0,28–0,38	0,30–0,41

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	460	790	950	IPR	.003–.006	.004–.007	.005–.008	.006–.011	.006–.013	.007–.015	.008–.017	.009–.019
	1	430	790	950	IPR	.004–.007	.004–.008	.006–.010	.006–.013	.007–.015	.008–.017	.009–.020	.010–.023
	2	620	750	890	IPR	.004–.007	.004–.008	.006–.010	.006–.013	.007–.015	.008–.017	.010–.020	.013–.023
	3	430	520	620	IPR	.004–.007	.005–.008	.006–.010	.006–.013	.008–.015	.009–.018	.011–.020	.013–.024
	4	360	490	560	IPR	.003–.006	.004–.007	.006–.010	.006–.013	.007–.014	.009–.018	.010–.021	.012–.024
	5	230	300	360	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.019
	6	200	260	330	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.019
K	1	390	490	660	IPR	.003–.004	.006–.008	.008–.011	.010–.014	.011–.016	.013–.017	.014–.020	.016–.022
	2	260	390	520	IPR	.003–.004	.005–.007	.008–.010	.009–.012	.010–.014	.012–.016	.013–.018	.015–.020
	3	200	260	390	IPR	.003–.004	.004–.006	.006–.008	.008–.010	.009–.012	.009–.013	.011–.015	.012–.016


		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	140	240	290	mm/r	0,08–0,15	0,09–0,18	0,12–0,21	0,14–0,29	0,15–0,33	0,17–0,37	0,19–0,43	0,22–0,49
	1	130	240	290	mm/r	0,09–0,18	0,11–0,21	0,14–0,25	0,16–0,34	0,18–0,39	0,20–0,43	0,22–0,51	0,26–0,58
	2	190	230	270	mm/r	0,09–0,18	0,11–0,21	0,14–0,25	0,16–0,34	0,18–0,39	0,20–0,43	0,26–0,51	0,32–0,58
	3	130	160	190	mm/r	0,10–0,18	0,12–0,21	0,14–0,26	0,16–0,34	0,19–0,39	0,24–0,46	0,27–0,51	0,34–0,60
	4	110	150	170	mm/r	0,07–0,16	0,09–0,18	0,14–0,26	0,16–0,34	0,17–0,36	0,22–0,45	0,25–0,52	0,30–0,60
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,48
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,48
K	1	120	150	200	mm/r	0,08–0,11	0,14–0,20	0,20–0,28	0,25–0,35	0,29–0,40	0,32–0,43	0,36–0,50	0,40–0,55
	2	80	120	160	mm/r	0,08–0,11	0,13–0,17	0,19–0,26	0,23–0,30	0,25–0,36	0,30–0,40	0,34–0,46	0,37–0,50
	3	60	80	120	mm/r	0,07–0,10	0,10–0,14	0,15–0,21	0,19–0,26	0,22–0,30	0,24–0,33	0,28–0,38	0,30–0,41
