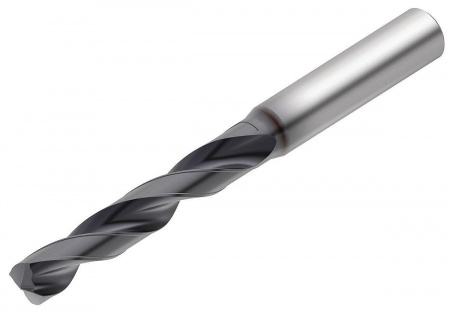

B967A (~5 x D); KC7315; Хвостовик формы A; Универсальные сверла

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B967A (~5 x D); KC7315; Хвостовик формы A; Универсальные сверла. Сверла Kenna Universal; Без внутреннего подвода СОЖ. Сверла Kenna Universal™

Особенности:

Сверла Kenna Universal без внутреннего подвода СОЖ.
Многофункциональные цельные твердосплавные сверла разработаны для высокопроизводительной обработки стали, чугуна и нержавеющей стали и рекомендуются для мелко- и среднесерийных производств.
Универсальный профиль позволяет сократить число смен инструмента и складские запасы сверл.
Максимально эффективный и универсальный инструмент.
Конструкция с четырьмя ленточками обеспечивает хорошую соосность и стабильность при сверлении твердых материалов — даже при обработке пересекающихся отверстий.
Сплав KC7315 с многослойным покрытием на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.

Применение:

Drilling: Cross-Hole Drilling
Helix Angle: 30°
Shank - Cylindrical Plain ≤h6
Drilling: Inclined Exit
Tool Dimensions: 2flute/4margin/no cool
DIN number 6535
Drilling
DIN number 6537
Drilling: Stacked Plates
Flood Coolant: Drilling
Drilling - No Coolant

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[D1] Wire Size	[L] Overall Length
6172513	B967A03000	36.0	6.0	0.4840	23.0000	3.0000	28.0000		66.0000
6172514	B967A03100	36.0	6.0	0.5010	23.0000	3.1000	28.0000		66.0000
6172515	B967A03200	36.0	6.0	0.5180	23.0000	3.2000	28.0000		66.0000
6172516	B967A03300	36.0	6.0	0.5360	23.0000	3.3000	28.0000		66.0000
6172517	B967A03500	36.0	6.0	0.5700	23.0000	3.5000	28.0000		66.0000
6172518	B967A03800	36.0	6.0	0.6220	29.0000	3.8000	36.0000		74.0000
6172519	B967A04000	36.0	6.0	0.6570	29.0000	4.0000	36.0000		74.0000
6172520	B967A04200	36.0	6.0	0.6910	29.0000	4.2000	36.0000		74.0000
6172531	B967A04300	36.0	6.0	0.7080	29.0000	4.3000	36.0000		74.0000
6172532	B967A04500	36.0	6.0	0.7430	29.0000	4.5000	36.0000		74.0000
6172533	B967A04800	36.0	6.0	0.7950	35.0000	4.8000	44.0000	12	82.0000
3773323	B967A05000	36.0	6.0	0.8300	35.0000	5.0000	44.0000		82.0000
6172534	B967A05100	36.0	6.0	0.8470	35.0000	5.1000	44.0000		82.0000
6172535	B967A05200	36.0	6.0	0.8650	35.0000	5.2000	44.0000		82.0000
6172536	B967A05500	36.0	6.0	0.9170	35.0000	5.5000	44.0000		82.0000
6172537	B967A05800	36.0	6.0	0.9700	35.0000	5.8000	44.0000		82.0000
3956013	B967A06000	36.0	6.0	1.0000	35.0000	6.0000	44.0000		82.0000
6172538	B967A06100	36.0	8.0	1.0220	43.0000	6.1000	53.0000		91.0000
3598188	B967A06500	36.0	8.0	1.0920	43.0000	6.5000	53.0000		91.0000
6172539	B967A06600	36.0	8.0	1.1090	43.0000	6.6000	53.0000		91.0000
3956018	B967A06700	36.0	8.0	1.1270	43.0000	6.7000	53.0000		91.0000
6172540	B967A06800	36.0	8.0	1.1440	43.0000	6.8000	53.0000		91.0000
3956014	B967A07000	36.0	8.0	1.1790	43.0000	7.0000	53.0000		91.0000
3956017	B967A07400	36.0	8.0	1.2500	43.0000	7.4000	53.0000		91.0000
3890197	B967A07500	36.0	8.0	1.2670	43.0000	7.5000	53.0000		91.0000
6172541	B967A07800	36.0	8.0	1.3200	43.0000	7.8000	53.0000		91.0000
2435131	B967A08000	36.0	8.0	1.3550	43.0000	8.0000	53.0000		91.0000
6172542	B967A08100	40.0	10.0	1.3720	49.0000	8.1000	61.0000		103.0000
2425073	B967A08500	40.0	10.0	1.4430	49.0000	8.5000	61.0000		103.0000
6172543	B967A08600	40.0	10.0	1.4600	49.0000	8.6000	61.0000		103.0000
3876021	B967A08700	40.0	10.0	1.4780	49.0000	8.7000	61.0000		103.0000
6172544	B967A08800	40.0	10.0	1.4960	49.0000	8.8000	61.0000		103.0000
2425000	B967A09000	40.0	10.0	1.5310	49.0000	9.0000	61.0000		103.0000
5548378	B967A09300	40.0	10.0	1.5840	49.0000	9.3000	61.0000		103.0000
3117503	B967A09500	40.0	10.0	1.6190	49.0000	9.5000	61.0000		103.0000
4114696	B967A09800	40.0	10.0	1.6720	49.0000	9.8000	61.0000		103.0000
2037059	B967A10000	40.0	10.0	1.7100	49.0000	10.0000	61.0000		103.0000
4080356	B967A10200	45.0	12.0	1.7420	56.0000	10.2000	71.0000		118.0000
2649486	B967A10500	45.0	12.0	1.8000	56.0000	10.5000	71.0000		118.0000
2658075	B967A10700	45.0	12.0	1.8300	56.0000	10.7000	71.0000		118.0000
2425052	B967A10800	45.0	12.0	1.8500	56.0000	10.8000	71.0000		118.0000
3005898	B967A11000	45.0	12.0	1.8830	56.0000	11.0000	71.0000		118.0000
4089831	B967A11300	45.0	12.0	1.9360	56.0000	11.3000	71.0000		118.0000
3877827	B967A11500	45.0	12.0	1.9720	56.0000	11.5000	71.0000		118.0000
4114713	B967A11800	45.0	12.0	2.0250	56.0000	11.8000	71.0000		118.0000
2627240	B967A12000	45.0	12.0	2.0600	56.0000	12.0000	71.0000		118.0000
4080362	B967A12300	45.0	14.0	2.1100	60.0000	12.3000	77.0000		124.0000
2424997	B967A12500	45.0	14.0	2.1490	60.0000	12.5000	77.0000		124.0000
3955980	B967A12700	45.0	14.0	2.1840	60.0000	12.7000	77.0000		124.0000
4080393	B967A12800	45.0	14.0	2.2020	60.0000	12.8000	77.0000		124.0000
4071037	B967A13000	45.0	14.0	2.2370	60.0000	13.0000	77.0000		124.0000
3005899	B967A13500	45.0	14.0	2.3260	60.0000	13.5000	77.0000		124.0000
2613858	B967A14000	45.0	14.0	2.4140	60.0000	14.0000	77.0000		124.0000
3559794	B967A14500	48.0	16.0	2.5030	63.0000	14.5000	83.0000		133.0000
4080395	B967A15000	48.0	16.0	2.5910	63.0000	15.0000	83.0000		133.0000
4078132	B967A15300	48.0	16.0	2.6450	63.0000	15.3000	83.0000		133.0000
3848433	B967A15500	48.0	16.0	2.6800	63.0000	15.5000	83.0000		133.0000
2658685	B967A16000	48.0	16.0	2.7690	63.0000	16.0000	83.0000		133.0000
5897007	B967A16500	48.0	18.0	2.8580	71.0000	16.5000	93.0000		143.0000

Tolerance:

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181 to .2362	.0002/.0006	.0000/-.0003
.2362 to .3937	.0002/.0008	.0000/-.0004
.3937 to .7087	.0003/.0010	.0000/-.0004
.7087 to 1.0000	.0003/.0011	.0000/-.0005

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

Dimension:

Размеры цельных твердосплавных сверл Kennametal (серия B*)

mm				SHORT*			LONG*			EXTRA LONG**
Ø		DIN 6535		~3 x D			~5 x D			~8 x D
D1 min	D1 max	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
1,000	1,400	4	28	58	7	5	58	9	6	58	12	10
1,401	1,900	4	28	58	9	6	58	12	9	58	18	15
1,901	2,300	4	28	58	13	9	58	18	14	66	26	22
2,301	2,990	4	28	58	17	12	58	22	17	66	30	25
3,000	3,750	6	36	62	20	14	66	28	23	78	40	33
3,751	4,750	6	36	66	24	17	74	36	29	87	49	41
4,751	6,000	6	36	66	28	20	82	44	35	94	56	48
6,001	7,000	8	36	79	34	24	91	53	43	105	67	57
7,001	8,000	8	36	79	41	29	91	53	43	110	72	61
8,001	10,000	10	40	89	47	35	103	61	49	122	80	68
10,001	12,000	12	45	102	55	40	118	71	56	141	94	79
12,001	14,000	14	45	107	60	43	124	77	60	155	108	91
14,001	16,000	16	48	115	65	45	133	83	63	171	121	101
16,001	18,000	18	48	123	73	51	143	93	71	185	135	113
18,001	20,000	20	50	131	79	55	153	101	77	200	148	124
20,001	22,000	20	50	141	86	60	167	112	85	217	162	136
22,001	25,000	25	56	153	95	65	184	126	98	238	180	150
* D1 20mm to DIN 6537K
* D1 20mm to factory standard
** to factory standard

Режимы резания:

Сверла Kenna Universal; Серии B966, B967; Сплав KC7315; Наружный подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate per Rev
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	70	90	115	mm/r	0,05–0,11	0,08–0,14	0,09–0,19	0,11–0,22	0,13–0,26	0,15–0,30	0,19–0,36	0,24–0,46
	1	60	70	100	mm/r	0,06–0,13	0,09–0,16	0,11–0,22	0,13–0,26	0,15–0,31	0,18–0,35	0,22–0,42	0,28–0,54
	2	80	90	100	mm/r	0,06–0,13	0,08–0,16	0,12–0,22	0,14–0,26	0,17–0,31	0,20–0,35	0,24–0,42	0,31–0,53
	3	50	70	90	mm/r	0,07–0,15	0,09–0,17	0,13–0,23	0,15–0,28	0,19–0,33	0,22–0,38	0,26–0,47	0,34–0,59
	4	50	70	100	mm/r	0,06–0,15	0,08–0,17	0,12–0,23	0,14–0,28	0,17–0,33	0,19–0,38	0,23–0,47	0,29–0,59
	5	40	50	70	mm/r	0,06–0,12	0,08–0,14	0,10–0,18	0,12–0,22	0,16–0,26	0,18–0,28	0,22–0,36	0,26–0,42
	6	30	40	60	mm/r	0,05–0,07	0,06–0,10	0,08–0,14	0,10–0,18	0,12–0,22	0,14–0,24	0,18–0,32	0,23–0,41
M	1	30	40	50	mm/r	0,04–0,07	0,05–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
	2	40	50	60	mm/r	0,04–0,08	0,06–0,10	0,08–0,12	0,09–0,14	0,10–0,16	0,12–0,18	0,14–0,20	0,16–0,22
	3	30	40	50	mm/r	0,04–0,07	0,06–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
K	1	80	120	160	mm/r	0,11–0,22	0,12–0,24	0,16–0,31	0,20–0,38	0,23–0,44	0,25–0,49	0,31–0,60	0,38–0,74
	2	80	100	130	mm/r	0,10–0,17	0,12–0,19	0,16–0,25	0,20–0,31	0,23–0,36	0,25–0,40	0,31–0,48	0,38–0,60
	3	70	80	100	mm/r	0,07–0,15	0,09–0,19	0,12–0,25	0,14–0,30	0,17–0,35	0,19–0,40	0,25–0,48	0,30–0,60
N	1	90	230	270	mm/r	0,08–0,14	0,10–0,16	0,12–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,48
	2	90	220	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,44	0,32–0,52
	3	90	180	225	mm/r	0,12–0,14	0,13–0,16	0,14–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,44
	4	90	130	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,40	0,32–0,48
S	1	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	2	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	3	15	25	35	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	4	20	30	40	mm/r	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,09	0,05–0,11	0,07–0,12	0,08–0,13	0,09–0,14

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate per Rev
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	230	300	380	IPR	.002–.004	.003–.005	.004–.007	.004–.009	.005–.010	.006–.012	.007–.014	.009–.018
	1	200	230	330	IPR	.002–.005	.004–.006	.004–.009	.005–.010	.006–.012	.007–.014	.009–.017	.011–.021
	2	260	300	330	IPR	.002–.005	.003–.006	.005–.009	.006–.010	.007–.012	.008–.014	.009–.017	.012–.021
	3	160	230	300	IPR	.003–.006	.004–.007	.005–.009	.006–.011	.008–.013	.009–.015	.010–.019	.013–.023
	4	160	230	330	IPR	.002–.006	.003–.007	.005–.009	.006–.011	.007–.013	.008–.015	.009–.019	.011–.023
	5	130	160	230	IPR	.002–.005	.003–.006	.004–.007	.005–.009	.006–.010	.007–.011	.009–.014	.010–.017
	6	100	130	200	IPR	.002–.003	.002–.004	.003–.006	.004–.007	.005–.009	.006–.009	.007–.013	.009–.016
M	1	100	130	160	IPR	.002–.003	.002–.004	.003–.004	.004–.005	.004–.006	.005–.006	.006–.007	.006–.008
	2	130	160	200	IPR	.002–.003	.002–.004	.003–.005	.004–.006	.004–.006	.005–.007	.006–.008	.006–.009
	3	100	130	160	IPR	.002–.003	.002–.004	.003–.004	.004–.005	.004–.006	.005–.006	.006–.007	.006–.008
K	1	260	390	520	IPR	.004–.009	.005–.009	.006–.012	.008–.015	.009–.017	.010–.019	.012–.024	.015–.029
	2	260	330	430	IPR	.004–.007	.005–.008	.006–.010	.008–.012	.009–.014	.010–.016	.012–.019	.015–.024
	3	230	260	330	IPR	.003–.006	.004–.008	.005–.010	.006–.012	.007–.014	.008–.016	.010–.019	.012–.024
N	1	300	750	890	IPR	.003–.006	.004–.006	.005–.008	.006–.009	.008–.011	.009–.013	.011–.016	.013–.019
	2	300	720	890	IPR	.003–.006	.004–.008	.005–.009	.006–.011	.008–.013	.009–.014	.011–.017	.013–.021
	3	300	590	740	IPR	.005–.006	.005–.006	.006–.008	.006–.009	.008–.011	.009–.013	.011–.016	.013–.017
	4	300	430	890	IPR	.003–.006	.004–.008	.005–.009	.006–.011	.008–.013	.009–.014	.011–.016	.013–.019
S	1	30	70	100	IPR	.001–.003	.002–.004	.002–.004	.003–.005	.004–.006	.004–.006	.005–.007	.006–.008
	2	30	70	100	IPR	.001–.003	.002–.004	.002–.004	.003–.005	.004–.006	.004–.006	.005–.007	.006–.008
	3	50	80	110	IPR	.001–.003	.002–.004	.002–.004	.003–.005	.004–.006	.004–.006	.005–.007	.006–.008
	4	70	100	130	IPR	.001–.002	.001–.002	.002–.003	.002–.004	.002–.004	.003–.005	.003–.005	.004–.006

Material Group		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate per Rev
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	70	90	115	mm/r	0,05–0,11	0,08–0,14	0,09–0,19	0,11–0,22	0,13–0,26	0,15–0,30	0,19–0,36	0,24–0,46
	1	60	70	100	mm/r	0,06–0,13	0,09–0,16	0,11–0,22	0,13–0,26	0,15–0,31	0,18–0,35	0,22–0,42	0,28–0,54
	2	80	90	100	mm/r	0,06–0,13	0,08–0,16	0,12–0,22	0,14–0,26	0,17–0,31	0,20–0,35	0,24–0,42	0,31–0,53
	3	50	70	90	mm/r	0,07–0,15	0,09–0,17	0,13–0,23	0,15–0,28	0,19–0,33	0,22–0,38	0,26–0,47	0,34–0,59
	4	50	70	100	mm/r	0,06–0,15	0,08–0,17	0,12–0,23	0,14–0,28	0,17–0,33	0,19–0,38	0,23–0,47	0,29–0,59
	5	40	50	70	mm/r	0,06–0,12	0,08–0,14	0,10–0,18	0,12–0,22	0,16–0,26	0,18–0,28	0,22–0,36	0,26–0,42
	6	30	40	60	mm/r	0,05–0,07	0,06–0,10	0,08–0,14	0,10–0,18	0,12–0,22	0,14–0,24	0,18–0,32	0,23–0,41
M	1	30	40	50	mm/r	0,04–0,07	0,05–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
	2	40	50	60	mm/r	0,04–0,08	0,06–0,10	0,08–0,12	0,09–0,14	0,10–0,16	0,12–0,18	0,14–0,20	0,16–0,22
	3	30	40	50	mm/r	0,04–0,07	0,06–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
K	1	80	120	160	mm/r	0,11–0,22	0,12–0,24	0,16–0,31	0,20–0,38	0,23–0,44	0,25–0,49	0,31–0,60	0,38–0,74
	2	80	100	130	mm/r	0,10–0,17	0,12–0,19	0,16–0,25	0,20–0,31	0,23–0,36	0,25–0,40	0,31–0,48	0,38–0,60
	3	70	80	100	mm/r	0,07–0,15	0,09–0,19	0,12–0,25	0,14–0,30	0,17–0,35	0,19–0,40	0,25–0,48	0,30–0,60
N	1	90	230	270	mm/r	0,08–0,14	0,10–0,16	0,12–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,48
	2	90	220	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,44	0,32–0,52
	3	90	180	225	mm/r	0,12–0,14	0,13–0,16	0,14–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,44
	4	90	130	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,40	0,32–0,48
S	1	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	2	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	3	15	25	35	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	4	20	30	40	mm/r	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,09	0,05–0,11	0,07–0,12	0,08–0,13	0,09–0,14

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate per Rev
		Min	Starting Value	Max		5/64 .078	1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	260	390	520	IPR	.002-.004	.002-.005	.003-.005	.004-.007	.004-.009	.005-.010	.006-.012	.007-.014	.009-.018
	1	230	330	460	IPR	.002-.005	.003-.006	.003-.006	.004-.009	.005-.010	.006-.012	.007-.014	.009-.017	.011-.021
	2	300	390	460	IPR	.002-.005	.003-.006	.003-.006	.005-.009	.006-.010	.007-.012	.008-.014	.009-.017	.012-.021
	3	200	260	330	IPR	.002-.005	.003-.006	.004-.007	.005-.009	.006-.011	.008-.013	.009-.015	.010-.019	.013-.023
	4	160	260	330	IPR	.002-.005	.003-.006	.003-.007	.005-.009	.006-.011	.007-.013	.008-.015	.009-.019	.011-.023
	5	160	200	260	IPR	.002-.005	.003-.005	.004-.006	.005-.008	.006-.009	.008-.011	.009-.012	.011-.015	.013-.017
	6	130	160	230	IPR	.002-.002	.002-.003	.002-.004	.003-.006	.004-.007	.005-.009	.006-.009	.007-.013	.009-.016
M	1	100	130	160	IPR	.001-.002	.002-.003	. Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 979-05-66 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
