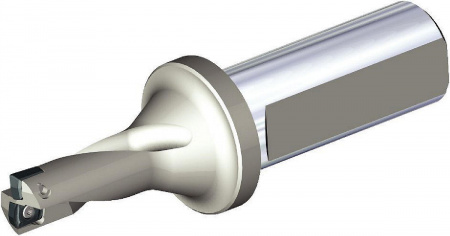

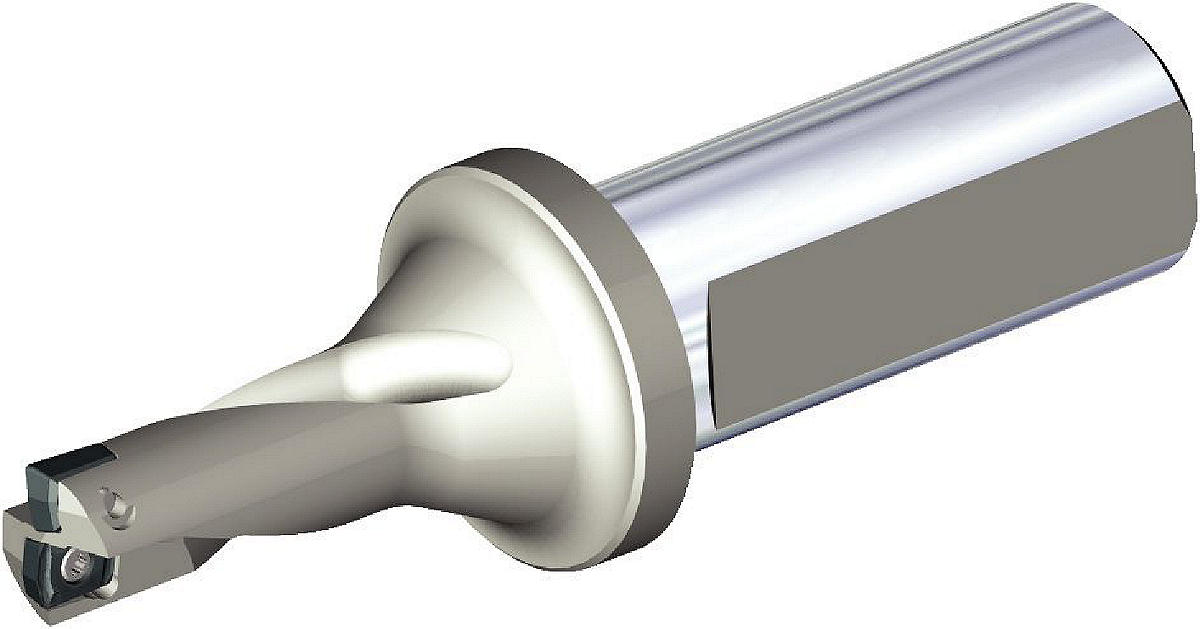

DFR Weldon Shank; DIN 1835-1 Form B; 2 x D

DFR Weldon Shank; DIN 1835-1 Form B; 2 x D. Корпуса сверл Drill Fix DFR. Drill Fix DFR • Метрическая система

Применение:

Drilling
Drilling: Inclined Entry
Drilling: Inclined Exit
Drilling: X-Offset
Drilling: Convex
Drilling: Blind
Chain Drilling
Drilling: Cross-Hole Drilling
Drilling: Half-Cylindrical Drilling
Drilling: Corner Drilling 45°
Drilling - Through Coolant
Shank - Cylindrical with Flat

SAP Material Number	ISO Catalog Number	[D] Adapter / Shank / Bore Diameter	[LS] Shank Length	[L5] Drill Point Length	Gage Insert	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L1] Insert Gage Length	[D1MAX] Drill Diameter Maximum
6079778	DFR125R2WB20M	20.0	50.0	0.5200	DFR0202..	25.0000	12.5000	47.0000	13.5000
6079779	DFR127R2WB20M	20.0	50.0	0.5200	DFR0202..	25.0000	12.7000	47.4000	13.7000
6079780	DFR130R2WB20M	20.0	50.0	0.5200	DFR0202..	26.0000	13.0000	48.0000	14.0000
6079881	DFR135R2WB20M	20.0	50.0	0.5200	DFR0202..	27.0000	13.5000	49.0000	14.5000
6079882	DFR140R2WB20M	20.0	50.0	0.5200	DFR0202..	28.0000	14.0000	50.0000	15.0000
6079883	DFR145R2WB20M	20.0	50.0	0.5200	DFR0202..	29.0000	14.5000	53.0000	15.5000
6079884	DFR150R2WB20M	20.0	50.0	0.5200	DFR0202..	30.0000	15.0000	54.0000	16.0000
6079885	DFR155R2WB20M	20.0	50.0	0.5200	DFR0202..	31.0000	15.5000	55.0000	16.5000
6079886	DFR160R2WB20M	20.0	50.0	0.5200	DFR0202..	32.0000	16.0000	56.0000	17.0000
6079887	DFR165R2WB20M	20.0	50.0	0.6200	DFR0302..	33.0000	16.5000	62.0000	17.5000
6079888	DFR170R2WB20M	20.0	50.0	0.6200	DFR0302..	34.0000	17.0000	63.0000	18.0000

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

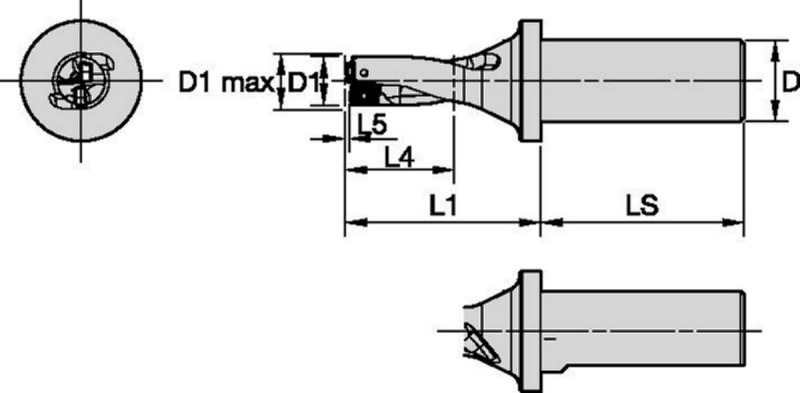

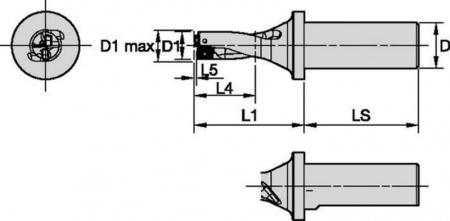

Dimension:

Dimensions; Хвостовик DFR Weldon®; DIN 1835-1 форма B


D	LS
20	50

Режимы резания:

DFR; PCD; Метрическая система

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	S	I	MD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	I	LD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	I	LD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	I	LD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	I	LD	KC7140	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	I	LD	KC7140	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	I	LD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	I	LD	KC7140	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	I	LD	KC7140	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	I	LD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00	DFR03... 16,50–20,00	DFR04... 20,50–24,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR02... 12,50–16,00	DFR03... 16,50–20,00	DFR04... 20,50–24,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	S	I	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	U	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	I	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	U	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	U	I	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	I	O	MD	KC7140	50	70	90	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	I	I	MD	KC7140	50	70	90	mm/r	0,07–0,13	0,08–0,16	0,10–0,18

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
K	1	S	O	GD	KCPK10	200	240	300	Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 979-05-66 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
