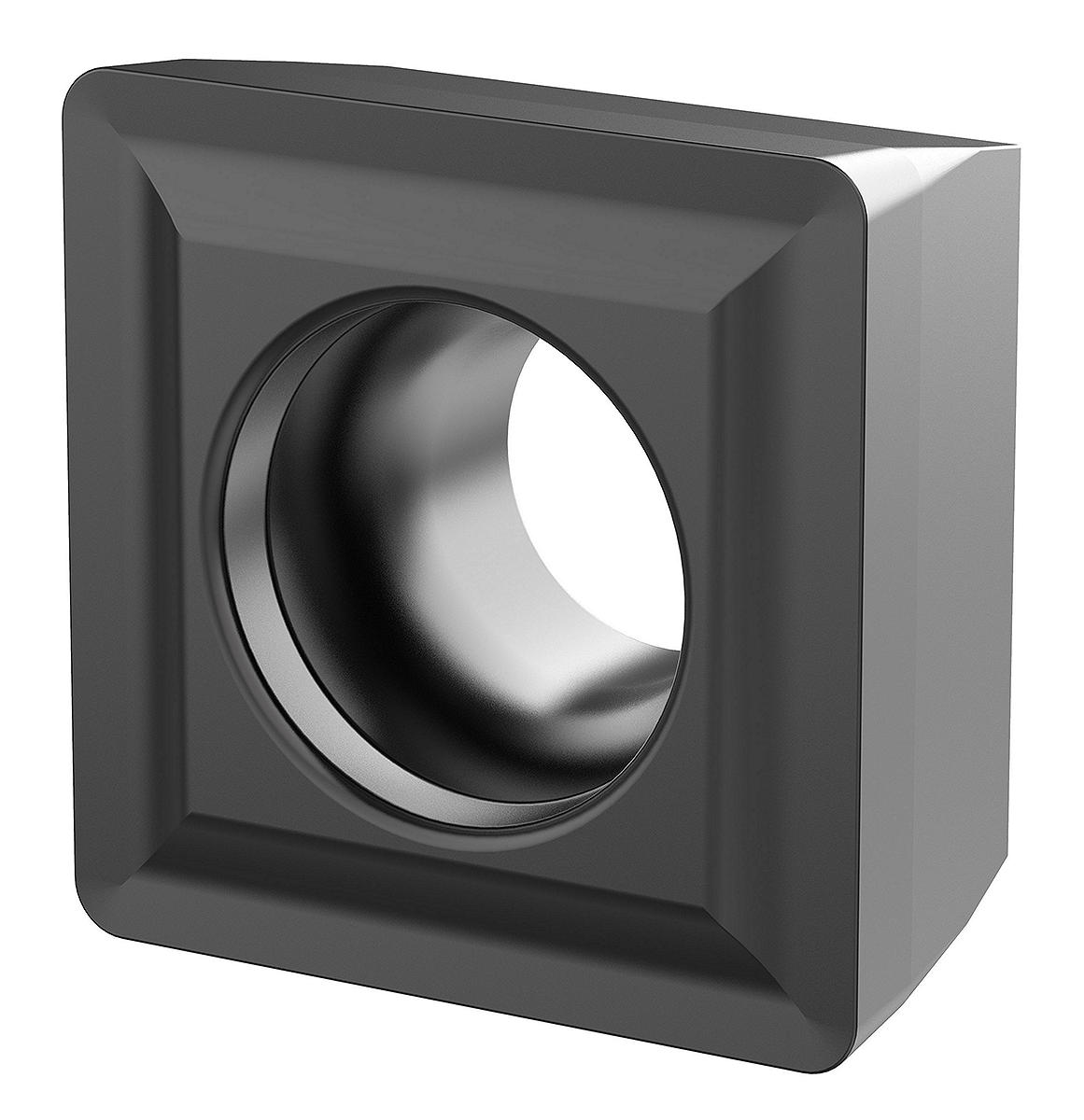

Drill Fix DFSP; LP Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

Drill Fix DFSP; LP Inserts. Drill Fix DFSP; Режущие пластины; Геометрия LP. Drill Fix DFSP • Пластины

Особенности:

Геометрия LP обеспечивает улучшенный сход, ломаниеи закручивание стружки.
Эти режущие пластины рекомендуется использоватьдля сверления отверстий в деталях из стали P0 иP1, высоколегированной инструментальной стали инержавеющей стали при невозможности использованиябольших подач для формирования короткой стружки.

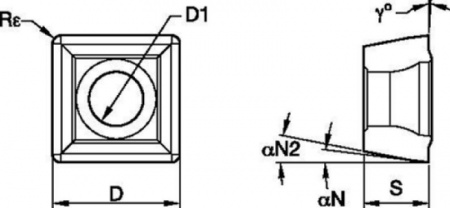

SAP Material Number	ISO Catalog Number	[Clearance Angle Major	Clearance Angle Major Second	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[GAA] Insert Rake Angle	[D] Insert IC Size
6025822	SPGX050204LP	7.000	11.000	0.4000	2.2500	2.3800	3.500	5.4200
6573332	SPGX050204LP	7.000	11.000	0.4000	2.2500	2.3800	3.500	5.4200
6026364	SPGX060304LP	7.000	11.000	0.4000	2.6500	3.1800	3.500	6.3500
6573320	SPGX060304LP	7.000	11.000	0.4000	2.6500	3.1800	3.500	6.3500
6025670	SPPX070304LP	7.000	11.000	0.4000	2.8500	3.1800	3.500	7.8000
6573333	SPPX070304LP	7.000	11.000	0.4000	2.8500	3.1800	3.500	7.8000
6025824	SPPX09T308LP	7.000	11.000	0.8000	3.6000	3.9700	3.500	9.5250
6573331	SPPX09T308LP	7.000	11.000	0.8000	3.6000	3.9700	3.500	9.5250
6025666	SPPX120408LP	7.000	11.000	0.8000	4.6000	4.7630	3.500	12.7000
6573334	SPPX120408LP	7.000	11.000	0.8000	4.6000	4.7630	3.500	12.7000
6025667	SPPX15T508LP	7.000	11.000	0.8000	5.5000	5.9500	3.500	15.7300
6573335	SPPX15T508LP	7.000	11.000	0.8000	5.5000	5.9500	3.500	15.7300

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
20	45	—
32	58	R 1/4 BSP *
40	68	R 1/4 BSP
50	68	R 1/4 BSP


D	LS
20	50
25	56
32	60
40	70

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140

Metric
						Cutting Speed vc			Metric
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00-17,49	SPGX06 DFT03 17,50-21,99	SPGX07 DFT05 22.00-25,99	SPGX09 DFT05 26.00-32,99	SPGX12 DFT06/..07 33,00-43,99	SPGX15 DFT07/..09 44,00-55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	S	I	MD	KC7140	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	U	I	MD	KC7140	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	I	MD	KC7140	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	S	I	MD	KC7140	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	U	I	MD	KC7140	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	I	MD	KC7140	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	HP	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00–17,49	SPGX06 DFT03 17,50–21,99	SPGX07 DFT05 22.00–25,99	SPGX09 DFT05 26.00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	S	I	HP	KC7140	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	U	I	HP	KC7140	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	I	I	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
K	1	S	O	FP	KCPK10	200	240	300	mm/r	0,07–0,12	0,10–0,16	0,12–0,20	0,16–0,28	0,18–0,32	0,20–0,34
			I	HP	KCU40
		U	O	FP	KCU25	120	155	200	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		I	O	FP	KC7140	80	100	125	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	HP	KC7140
	2	S	O	FP	KCPK10	180	220	260	mm/r	0,07–0,12	0,10–0,16	0,12–0,20	0,16–0,28	0,18–0,32	0,20–0,34
			I	HP	KCU40
		U	O	HP	KCU25	110	140	170	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		I	O	HP	KC7140	80	100	120	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	HP	KC7140
