DFSP Whistle Notch WD Shank; 2 x D

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

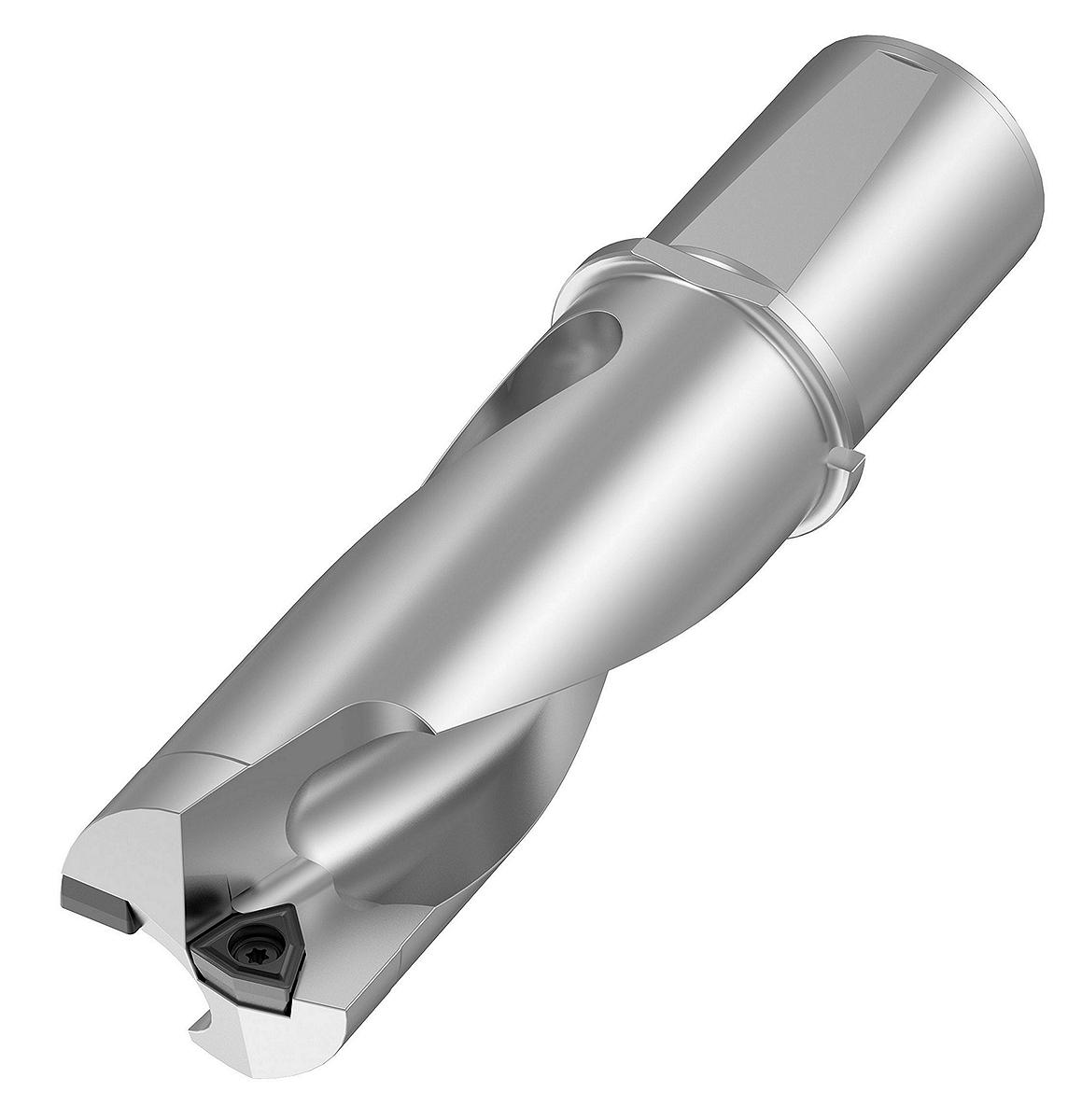

DFSP Whistle Notch WD Shank; 2 x D. Корпуса сверл Drill Fix DFSP. Drill Fix DFSP • Метрическая система

Особенности:

DFSP combines the economical squared outboard insert with the superior centring capabilities of the trigon inboard insert.
Drill shipped with insert screws and Torx wrench.
Order inserts for DFSP separately. See pages [REFERENCE] for inserts.

Применение:

Drilling
Drilling: Inclined Entry
Drilling: Inclined Exit
Drilling: X-Offset
Drilling: Convex
Shank - Cylindrical Whistle Notch with Drive and Flange
Through Coolant: Radial: Indexable Drilling
Chain Drilling
Drilling: Cross-Hole Drilling
Drilling: Half-Cylindrical Drilling
Drilling: Corner Drilling 45°
Drilling: Blind

SAP Material Number	ISO Catalog Number	[D] Adapter / Shank / Bore Diameter	[LS] Shank Length	[L5] Drill Point Length	Gage Insert	Gage Insert 2	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L1] Insert Gage Length	[CS] Coolant Supply Size	[D1MAX] Drill Diameter Maximum
5689537	DFSP140R2WD20M	20.0	45.0	0.3300	SPGX0502..	DFTX202..	28.0000	14.0000	50.0000		15.0000
5689539	DFSP145R2WD20M	20.0	45.0	0.3700	SPGX0502..	DFTX202..	29.0000	14.5000	53.0000		15.5000
5689541	DFSP150R2WD20M	20.0	45.0	0.3800	SPGX0502..	DFTX202..	30.0000	15.0000	54.0000		16.0000
5689543	DFSP155R2WD20M	20.0	45.0	0.3900	SPGX0502..	DFTX202..	31.0000	15.5000	55.0000		16.5000
5689545	DFSP160R2WD20M	20.0	45.0	0.4100	SPGX0502..	DFTX202..	32.0000	16.0000	56.0000		17.0000
5689546	DFSP165R2WD32M	32.0	58.0	0.4500	SPGX0502..	DFTX202..	33.0000	16.5000	62.0000		17.5000
5689548	DFSP170R2WD32M	32.0	58.0	0.4800	SPGX0502..	DFTX202..	34.0000	17.0000	63.0000		18.0000
5689549	DFSP175R2WD32M	32.0	58.0	0.4900	SPGX0603..	DFT0303..	35.0000	17.5000	64.0000		18.5000
5689550	DFSP180R2WD32M	32.0	58.0	0.5200	SPGX0603..	DFT0303..	36.0000	18.0000	65.0000		19.0000
5689551	DFSP185R2WD32M	32.0	58.0	0.5500	SPGX0603..	DFT0303..	37.0000	18.5000	66.0000		19.5000
5689552	DFSP190R2WD32M	32.0	58.0	0.5800	SPGX0603..	DFT0303..	38.0000	19.0000	67.0000		20.0000
5689553	DFSP195R2WD32M	32.0	58.0	0.6000	SPGX0603..	DFT0303..	39.0000	19.5000	68.0000		20.5000
5689554	DFSP200R2WD32M	32.0	58.0	0.6300	SPGX0603..	DFT0303..	40.0000	20.0000	72.0000		21.0000
5689555	DFSP210R2WD32M	32.0	58.0	0.6800	SPGX0603..	DFT0303..	42.0000	21.0000	74.0000		22.0000
5689556	DFSP220R2WD32M	32.0	58.0	0.5000	SPGX0703..	DFT05T3..	44.0000	22.0000	76.0000		23.0000
5689557	DFSP230R2WD32M	32.0	58.0	0.5700	SPGX0703..	DFT05T3..	46.0000	23.0000	78.0000		24.0000
5692319	DFSP240R2WD32M	32.0	58.0	0.6300	SPGX0703..	DFT05T3..	48.0000	24.0000	80.0000	R1/4	25.0000
5692320	DFSP250R2WD32M	32.0	58.0	0.6900	SPGX0703..	DFT05T3..	50.0000	25.0000	83.0000	R1/4	26.0000
5692321	DFSP260R2WD32M	32.0	58.0	0.7100	SPPX09T3..	DFT05T3..	52.0000	26.0000	86.0000	R1/4	27.0000
5692322	DFSP265R2WD32M	32.0	58.0	0.7300	SPPX09T3..	DFT05T3..	53.0000	26.5000	87.0000	R1/4	27.5000
5692323	DFSP270R2WD32M	32.0	58.0	0.7600	SPPX09T3..	DFT05T3..	54.0000	27.0000	89.0000	R1/4	28.0000
5692324	DFSP280R2WD32M	32.0	58.0	0.8000	SPPX09T3..	DFT05T3..	56.0000	28.0000	91.0000	R1/4	29.0000
5692325	DFSP290R2WD32M	32.0	58.0	0.8500	SPPX09T3..	DFT05T3..	58.0000	29.0000	94.0000	R1/4	30.0000
5692326	DFSP300R2WD32M	32.0	58.0	0.8900	SPPX09T3..	DFT05T3..	60.0000	30.0000	97.0000	R1/4	31.0000
5692327	DFSP310R2WD32M	32.0	58.0	0.9300	SPPX09T3..	DFT05T3..	62.0000	31.0000	100.0000	R1/4	32.0000
5692329	DFSP320R2WD32M	32.0	58.0	0.9700	SPPX09T3..	DFT05T3..	64.0000	32.0000	103.0000	R1/4	33.0000
5692330	DFSP330R2WD32M	32.0	58.0	0.8800	SPPX1204..	DFT06T3..	66.0000	33.0000	105.0000	R1/4	34.0000
5692331	DFSP340R2WD32M	32.0	58.0	0.9300	SPPX1204..	DFT06T3..	68.0000	34.0000	108.0000	R1/4	35.0000
5692332	DFSP350R2WD32M	32.0	58.0	0.9800	SPPX1204..	DFT06T3..	70.0000	35.0000	111.0000	R1/4	36.0000
5692333	DFSP360R2WD32M	32.0	58.0	1.0300	SPPX1204..	DFT06T3..	72.0000	36.0000	114.0000	R1/4	37.0000
5692334	DFSP370R2WD32M	32.0	58.0	1.0800	SPPX1204..	DFT06T3..	74.0000	37.0000	117.0000	R1/4	38.0000
5692335	DFSP375R2WD32M	32.0	58.0	1.1100	SPPX1204..	DFT06T3..	75.0000	37.5000	118.0000	R1/4	38.5000
5692336	DFSP380R2WD32M	32.0	58.0	1.1300	SPPX1204..	DFT06T3..	76.0000	38.0000	119.0000	R1/4	39.0000
5692337	DFSP390R2WD32M	32.0	58.0	1.1700	SPPX1204..	DFT06T3..	78.0000	39.0000	122.0000	R1/4	40.0000
5692338	DFSP400R2WD32M	32.0	58.0	1.2200	SPPX1204..	DFT06T3..	80.0000	40.0000	125.0000	R1/4	41.0000
5692339	DFSP410R2WD32M	32.0	58.0	1.2200	SPPX1204..	DFT0704..	82.0000	41.0000	128.0000	R1/4	42.0000
5692340	DFSP420R2WD32M	32.0	58.0	1.2700	SPPX1204..	DFT0704..	84.0000	42.0000	131.0000	R1/4	43.0000
5692341	DFSP430R2WD32M	32.0	58.0	1.3200	SPPX1204..	DFT0704..	86.0000	43.0000	133.0000	R1/4	44.0000
5692342	DFSP440R2WD32M	32.0	58.0	1.3600	SPPX15T5..	DFT0704..	88.0000	44.0000	135.0000	R1/4	45.0000
5692343	DFSP450R2WD40M	40.0	68.0	1.4100	SPPX15T5..	DFT0704..	90.0000	45.0000	137.0000	R1/4	46.0000
5692344	DFSP460R2WD40M	40.0	68.0	1.4500	SPPX15T5..	DFT0704..	92.0000	46.0000	140.0000	R1/4	47.0000
5692345	DFSP470R2WD40M	40.0	68.0	1.4900	SPPX15T5..	DFT0704..	94.0000	47.0000	142.0000	R1/4	48.0000
5692346	DFSP480R2WD40M	40.0	68.0	1.5300	SPPX15T5..	DFT0704..	96.0000	48.0000	144.0000	R1/4	49.0000
5692347	DFSP490R2WD40M	40.0	68.0	1.4400	SPPX15T5..	DFT0905..	98.0000	49.0000	146.0000	R1/4	50.0000
5692348	DFSP500R2WD40M	40.0	68.0	1.5000	SPPX15T5..	DFT0905..	100.0000	50.0000	148.0000	R1/4	51.0000
5692349	DFSP505R2WD40M	40.0	68.0	1.5200	SPPX15T5..	DFT0905..	100.0000	50.5000	148.0000	R1/4	51.5000
5692350	DFSP510R2WD40M	40.0	68.0	1.5500	SPPX15T5..	DFT0905..	102.0000	51.0000	150.0000	R1/4	52.0000
5692351	DFSP520R2WD40M	40.0	68.0	1.6000	SPPX15T5..	DFT0905..	104.0000	52.0000	152.0000	R1/4	53.0000
5692352	DFSP530R2WD40M	40.0	68.0	1.6500	SPPX15T5..	DFT0905..	106.0000	53.0000	154.0000	R1/4	54.0000
5692353	DFSP540R2WD40M	40.0	68.0	1.7000	SPPX15T5..	DFT0905..	108.0000	54.0000	156.0000	R1/4	55.0000
5692354	DFSP550R2WD50M	50.0	68.0	1.7500	SPPX15T5..	DFT0905..	110.0000	54.9990	158.0000	R1/4	55.9990

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

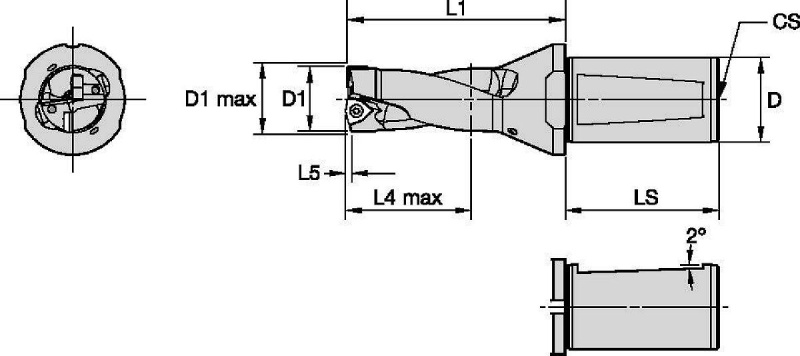

Dimension:


D	LS	CS
20	45	—
32	58	R 1/4 BSP *
40	68	R 1/4 BSP
50	68	R 1/4 BSP


D	LS
20	50
25	56
32	60
40	70

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140

Metric
						Cutting Speed vc			Metric
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00-17,49	SPGX06 DFT03 17,50-21,99	SPGX07 DFT05 22.00-25,99	SPGX09 DFT05 26.00-32,99	SPGX12 DFT06/..07 33,00-43,99	SPGX15 DFT07/..09 44,00-55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	S	I	MD	KC7140	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	U	I	MD	KC7140	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	I	MD	KC7140	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	S	I	MD	KC7140	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	U	I	MD	KC7140	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	I	MD	KC7140	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	HP	KCU25	100	130	160 Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 979-05-66 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
