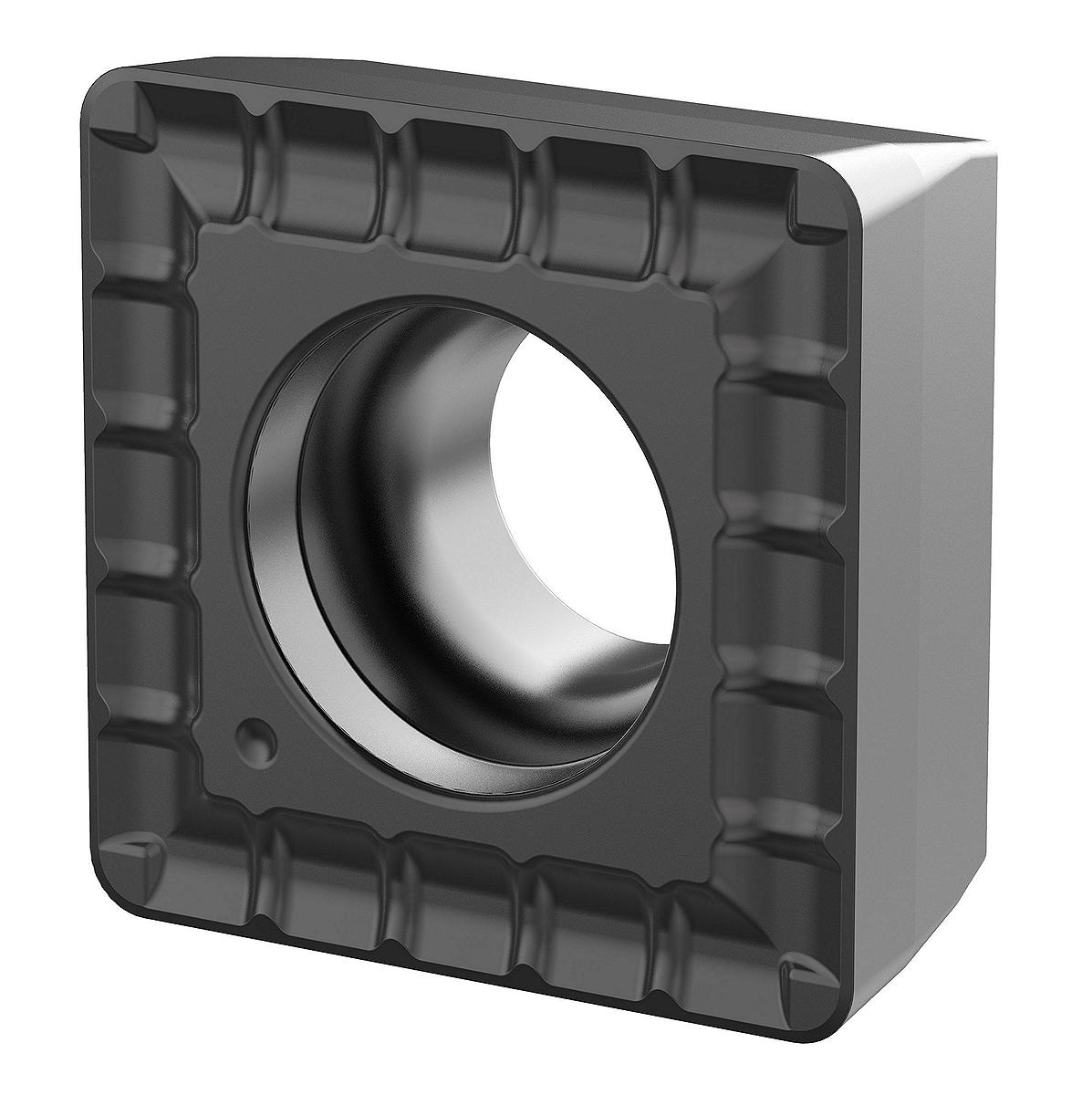

Drill Fix DFSP; MD Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

Drill Fix DFSP; MD Inserts. Drill Fix DFSP; MD Inserts. Drill Fix DFSP • Пластины

Особенности:

Четыре режущие кромки на каждой пластине.

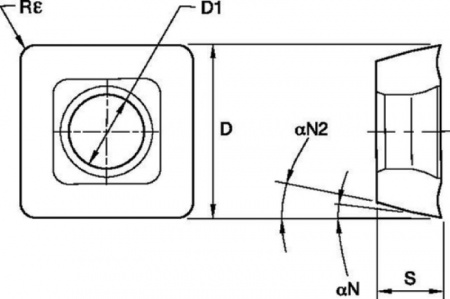

SAP Material Number	ISO Catalog Number	[Clearance Angle Major	Clearance Angle Major Second	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[GAA] Insert Rake Angle	[D] Insert IC Size
5692802	SPGX050204MD	7.000	11.000	0.4000	2.2500	2.3800	16.000	5.5600
5692800	SPGX050204MD	7.000	11.000	0.4000	2.2500	2.3800	16.000	5.5600
5692728	SPGX050204MD	7.000	11.000	0.4000	2.2500	2.3800	16.000	5.5600
4047829	SPGX060304MD	7.000	11.000	0.4000	2.6500	3.1800	20.000	6.3500
5534149	SPGX060304MD	7.000	11.000	0.4000	2.6500	3.1800	20.000	6.3500
5534254	SPGX060304MD	7.000	11.000	0.4000	2.6500	3.1800	20.000	6.3500
5080992	SPGX060304MD	7.000	11.000	0.4000	2.6500	3.1800	20.000	6.3500
4047830	SPGX070304MD	7.000	11.000	0.4000	2.8500	3.1800	16.000	7.9400
5534232	SPGX070304MD	7.000	11.000	0.4000	2.8500	3.1800	16.000	7.9400
5534257	SPGX070304MD	7.000	11.000	0.4000	2.8500	3.1800	16.000	7.9400
5878707	SPGX070304MD	7.000	11.000	0.4000	2.8500	3.1800	16.000	7.9400
4042934	SPGX070308MD	7.000	11.000	0.8000	2.8500	3.1800	16.000	7.9400
4040133	SPGX070308MD	7.000	11.000	0.8000	2.8500	3.1800	16.000	7.9400
4042888	SPGX070308MD	7.000	11.000	0.8000	2.8500	3.1800	16.000	7.9400
7064732	SPGX070308MD	7.000	11.000	0.8000	2.8500	3.1800	16.000	7.9400
4047831	SPPX09T308MD	7.000	11.000	0.8000	3.6000	3.9700	16.000	9.5250
5534260	SPPX09T308MD	7.000	11.000	0.8000	3.6000	3.9700	16.000	9.5250
5534235	SPPX09T308MD	7.000	11.000	0.8000	3.6000	3.9700	16.000	9.5250
4040138	SPPX09T310MD	7.000	11.000	1.0000	3.6000	3.9700	16.000	9.5250
4042937	SPPX09T310MD	7.000	11.000	1.0000	3.6000	3.9700	16.000	9.5250
4042891	SPPX09T310MD	7.000	11.000	1.0000	3.6000	3.9700	16.000	9.5250
7064735	SPPX09T310MD	7.000	11.000	1.0000	3.6000	3.9700	16.000	9.5250
4047832	SPPX120408MD	7.000	11.000	0.8000	4.6000	4.7630	16.000	12.7000
5534263	SPPX120408MD	7.000	11.000	0.8000	4.6000	4.7630	16.000	12.7000
5534238	SPPX120408MD	7.000	11.000	0.8000	4.6000	4.7630	16.000	12.7000
4040139	SPPX120412MD	7.000	11.000	1.2000	4.6000	4.7630	16.000	12.7000
4042940	SPPX120412MD	7.000	11.000	1.2000	4.6000	4.7630	16.000	12.7000
4042904	SPPX120412MD	7.000	11.000	1.2000	4.6000	4.7630	16.000	12.7000
7064737	SPPX120412MD	7.000	11.000	1.2000	4.6000	4.7630	16.000	12.7000
4047843	SPPX15T508MD	7.000	11.000	0.8000	5.5000	5.9500	16.000	15.7320
5534266	SPPX15T508MD	7.000	11.000	0.8000	5.5000	5.9500	16.000	15.7320
5534251	SPPX15T508MD	7.000	11.000	0.8000	5.5000	5.9500	16.000	15.7320
4040142	SPPX15T512MD	7.000	11.000	1.2000	5.5000	5.9500	16.000	15.7320
4042943	SPPX15T512MD	7.000	11.000	1.2000	5.5000	5.9500	16.000	15.7320
4042907	SPPX15T512MD	7.000	11.000	1.2000	5.5000	5.9500	16.000	15.7320
7064739	SPPX15T512MD	7.000	11.000	1.2000	5.5000	5.9500	16.000	15.7320

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
20	45	—
32	58	R 1/4 BSP *
40	68	R 1/4 BSP
50	68	R 1/4 BSP


D	LS
20	50
25	56
32	60
40	70

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140

Metric
						Cutting Speed vc			Metric
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00-17,49	SPGX06 DFT03 17,50-21,99	SPGX07 DFT05 22.00-25,99	SPGX09 DFT05 26.00-32,99	SPGX12 DFT06/..07 33,00-43,99	SPGX15 DFT07/..09 44,00-55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	S	I	MD	KC7140	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	U	I	MD	KC7140	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	I	MD	KC7140	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	S	I	MD	KC7140	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	U	I	MD	KC7140	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	I	MD	KC7140	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	HP	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00–17,49	SPGX06 DFT03 17,50–21,99	SPGX07 DFT05 22.00–25,99	SPGX09 DFT05 26.00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	S	I	HP	KC7140	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	U	I	HP	KC7140	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
