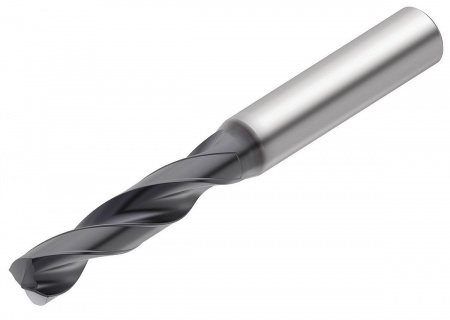

B966A (~3 x D); KC7315; Хвостовик формы A; Универсальные сверла

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B966A (~3 x D); KC7315; Хвостовик формы A; Универсальные сверла. Сверла Kenna Universal; Без внутреннего подвода СОЖ. Сверла Kenna Universal™

Особенности:

Сверла Kenna Universal без внутреннего подвода СОЖ.
Многофункциональные цельные твердосплавные сверла разработаны для высокопроизводительной обработки стали, чугуна и нержавеющей стали и рекомендуются для мелко- и среднесерийных производств.
Универсальный профиль позволяет сократить число смен инструмента и складские запасы сверл.
Максимально эффективный и универсальный инструмент.
Конструкция с четырьмя ленточками обеспечивает хорошую соосность и стабильность при сверлении твердых материалов — даже при обработке пересекающихся отверстий.
Сплав KC7315 с многослойным покрытием на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.

Применение:

Drilling
Drilling: Inclined Exit
Shank - Cylindrical Plain ≤h6
Helix Angle: 30°
DIN number 6537
DIN number 6535
Flood Coolant: Drilling
Tool Dimensions: 2flute/4margin/no cool
Drilling - No Coolant
Drilling: Stacked Plates
Drilling: Cross-Hole Drilling

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[D1] Wire Size	[L] Overall Length
1913052	B966A03000	36.0	6.0	0.4840	14.0000	3.0000	20.0000		62.0000
2273318	B966A03100	36.0	6.0	0.5010	14.0000	3.1000	20.0000		62.0000
1961108	B966A03200	36.0	6.0	0.5180	14.0000	3.2000	20.0000		62.0000
2213696	B966A03300	36.0	6.0	0.5360	14.0000	3.3000	20.0000		62.0000
2408266	B966A03400	36.0	6.0	0.5530	14.0000	3.4000	20.0000		62.0000
1913458	B966A03500	36.0	6.0	0.5700	14.0000	3.5000	20.0000		62.0000
2425117	B966A03600	36.0	6.0	0.5870	14.0000	3.6000	20.0000		62.0000
1913459	B966A03700	36.0	6.0	0.6050	14.0000	3.7000	20.0000		62.0000
1913460	B966A03800	36.0	6.0	0.6220	17.0000	3.8000	24.0000		66.0000
2040682	B966A03900	36.0	6.0	0.6390	17.0000	3.9000	24.0000		66.0000
2266804	B966A03960	36.0	6.0	0.6500	17.0000	3.9600	24.0000		66.0000
1913461	B966A04000	36.0	6.0	0.6570	17.0000	4.0000	24.0000		66.0000
2425113	B966A04100	36.0	6.0	0.6740	17.0000	4.1000	24.0000		66.0000
1913462	B966A04200	36.0	6.0	0.6910	17.0000	4.2000	24.0000		66.0000
2213700	B966A04300	36.0	6.0	0.7080	17.0000	4.3000	24.0000		66.0000
2213701	B966A04400	36.0	6.0	0.7260	17.0000	4.4000	24.0000		66.0000
1913473	B966A04500	36.0	6.0	0.7430	17.0000	4.5000	24.0000		66.0000
1913474	B966A04600	36.0	6.0	0.7610	17.0000	4.6000	24.0000		66.0000
2256916	B966A04700	36.0	6.0	0.7780	17.0000	4.7000	24.0000	13	66.0000
1913475	B966A04800	36.0	6.0	0.7950	20.0000	4.8000	28.0000	12	66.0000
2425114	B966A04900	36.0	6.0	0.8130	20.0000	4.9000	28.0000		66.0000
1913476	B966A05000	36.0	6.0	0.8300	20.0000	5.0000	28.0000		66.0000
2391925	B966A05040	36.0	6.0	0.8370	20.0000	5.0400	28.0000		66.0000
1995000	B966A05100	36.0	6.0	0.8470	20.0000	5.1000	28.0000		66.0000
2250824	B966A05200	36.0	6.0	0.8650	20.0000	5.2000	28.0000		66.0000
2045222	B966A05300	36.0	6.0	0.8820	20.0000	5.3000	28.0000		66.0000
2425115	B966A05400	36.0	6.0	0.9000	20.0000	5.4000	28.0000		66.0000
1913477	B966A05500	36.0	6.0	0.9170	20.0000	5.5000	28.0000		66.0000
2242390	B966A05600	36.0	6.0	0.9350	20.0000	5.6000	28.0000		66.0000
1913478	B966A05700	36.0	6.0	0.9520	20.0000	5.7000	28.0000		66.0000
1913479	B966A05800	36.0	6.0	0.9700	20.0000	5.8000	28.0000		66.0000
1957789	B966A05900	36.0	6.0	0.9870	20.0000	5.9000	28.0000		66.0000
1913480	B966A06000	36.0	6.0	1.0040	20.0000	6.0000	28.0000		66.0000
2038613	B966A06050	36.0	8.0	1.0130	24.0000	6.0500	34.0000		79.0000
2220855	B966A06100	36.0	8.0	1.0220	24.0000	6.1000	34.0000		79.0000
1982397	B966A06200	36.0	8.0	1.0400	24.0000	6.2000	34.0000		79.0000
2404438	B966A06300	36.0	8.0	1.0570	24.0000	6.3000	34.0000		79.0000
2391902	B966A06350	36.0	8.0	1.0700	24.0000	6.3500	34.0000	E	79.0000
2037058	B966A06400	36.0	8.0	1.0740	24.0000	6.4000	34.0000		79.0000
1913481	B966A06500	36.0	8.0	1.0920	24.0000	6.5000	34.0000		79.0000
2220856	B966A06600	36.0	8.0	1.1090	24.0000	6.6000	34.0000		79.0000
1985037	B966A06700	36.0	8.0	1.1270	24.0000	6.7000	34.0000		79.0000
1913482	B966A06800	36.0	8.0	1.1440	24.0000	6.8000	34.0000		79.0000
1988099	B966A06900	36.0	8.0	1.1620	24.0000	6.9000	34.0000		79.0000
1913483	B966A07000	36.0	8.0	1.1790	24.0000	7.0000	34.0000		79.0000
2425118	B966A07100	36.0	8.0	1.1970	29.0000	7.1000	41.0000		79.0000
2231579	B966A07200	36.0	8.0	1.2140	29.0000	7.2000	41.0000		79.0000
2425119	B966A07300	36.0	8.0	1.2320	29.0000	7.3000	41.0000		79.0000
1913484	B966A07400	36.0	8.0	1.2500	29.0000	7.4000	41.0000		79.0000
1913485	B966A07500	36.0	8.0	1.2670	29.0000	7.5000	41.0000		79.0000
2425120	B966A07600	36.0	8.0	1.2850	29.0000	7.6000	41.0000		79.0000
2217005	B966A07700	36.0	8.0	1.3020	29.0000	7.7000	41.0000		79.0000
1913486	B966A07800	36.0	8.0	1.3200	29.0000	7.8000	41.0000		79.0000
1988100	B966A07900	36.0	8.0	1.3370	29.0000	7.9000	41.0000		79.0000
1913487	B966A08000	36.0	8.0	1.3550	29.0000	8.0000	41.0000		79.0000
1997389	B966A08100	40.0	10.0	1.3720	35.0000	8.1000	47.0000		89.0000
1985038	B966A08200	40.0	10.0	1.3900	35.0000	8.2000	47.0000		89.0000
2403807	B966A08300	40.0	10.0	1.4080	35.0000	8.3000	47.0000		89.0000
2203486	B966A08400	40.0	10.0	1.4250	35.0000	8.4000	47.0000		89.0000
1913488	B966A08500	40.0	10.0	1.4430	35.0000	8.5000	47.0000		89.0000
1995002	B966A08600	40.0	10.0	1.4600	35.0000	8.6000	47.0000		89.0000
2425143	B966A08700	40.0	10.0	1.4780	35.0000	8.7000	47.0000		89.0000
1913489	B966A08800	40.0	10.0	1.4960	35.0000	8.8000	47.0000		89.0000
2425145	B966A08900	40.0	10.0	1.5130	35.0000	8.9000	47.0000		89.0000
1913490	B966A09000	40.0	10.0	1.5310	35.0000	9.0000	47.0000		89.0000
2425146	B966A09100	40.0	10.0	1.5480	35.0000	9.1000	47.0000		89.0000
2273321	B966A09200	40.0	10.0	1.5660	35.0000	9.2000	47.0000		89.0000
1913491	B966A09300	40.0	10.0	1.5840	35.0000	9.3000	47.0000		89.0000
1995073	B966A09400	40.0	10.0	1.6010	35.0000	9.4000	47.0000		89.0000
1913492	B966A09500	40.0	10.0	1.6190	35.0000	9.5000	47.0000		89.0000
1998947	B966A09600	40.0	10.0	1.6360	35.0000	9.6000	47.0000		89.0000
2425149	B966A09700	40.0	10.0	1.6540	35.0000	9.7000	47.0000		89.0000
1913493	B966A09800	40.0	10.0	1.6720	35.0000	9.8000	47.0000		89.0000
2256252	B966A09900	40.0	10.0	1.6890	35.0000	9.9000	47.0000		89.0000
1913494	B966A10000	40.0	10.0	1.7070	35.0000	10.0000	47.0000		89.0000
1995074	B966A10100	45.0	12.0	1.7250	40.0000	10.1000	55.0000		102.0000
1913495	B966A10200	45.0	12.0	1.7420	40.0000	10.2000	55.0000		102.0000
2227338	B966A10300	45.0	12.0	1.7600	40.0000	10.3000	55.0000		102.0000
1992232	B966A10400	45.0	12.0	1.7770	40.0000	10.4000	55.0000		102.0000
1913496	B966A10500	45.0	12.0	1.7950	40.0000	10.5000	55.0000		102.0000
2043136	B966A10600	45.0	12.0	1.8130	40.0000	10.6000	55.0000		102.0000
1913497	B966A10700	45.0	12.0	1.8300	40.0000	10.7000	55.0000		102.0000
2229055	B966A10800	45.0	12.0	1.8480	40.0000	10.8000	55.0000		102.0000
2425151	B966A10900	45.0	12.0	1.8660	40.0000	10.9000	55.0000		102.0000
1913498	B966A11000	45.0	12.0	1.8830	40.0000	11.0000	55.0000		102.0000
2425173	B966A11100	45.0	12.0	1.9010	40.0000	11.1000	55.0000		102.0000
1913499	B966A11200	45.0	12.0	1.9190	40.0000	11.2000	55.0000		102.0000
2214926	B966A11300	45.0	12.0	1.9360	40.0000	11.3000	55.0000		102.0000
1995075	B966A11400	45.0	12.0	1.9540	40.0000	11.4000	55.0000		102.0000
1913500	B966A11500	45.0	12.0	1.9720	40.0000	11.5000	55.0000		102.0000
2043137	B966A11600	45.0	12.0	1.9890	40.0000	11.6000	55.0000		102.0000
1913501	B966A11700	45.0	12.0	2.0070	40.0000	11.7000	55.0000		102.0000
1997391	B966A11800	45.0	12.0	2.0250	40.0000	11.8000	55.0000		102.0000
2425176	B966A11900	45.0	12.0	2.0420	40.0000	11.9000	55.0000		102.0000
1913502	B966A12000	45.0	12.0	2.0600	40.0000	12.0000	55.0000		102.0000
1995076	B966A12100	45.0	14.0	2.0780	43.0000	12.1000	60.0000		107.0000
2425178	B966A12200	45.0	14.0	2.0950	43.0000	12.2000	60.0000		107.0000
2231830	B966A12300	45.0	14.0	2.1130	43.0000	12.3000	60.0000		107.0000
2425203	B966A12400	45.0	14.0	2.1310	43.0000	12.4000	60.0000		107.0000
1913503	B966A12500	45.0	14.0	2.1490	43.0000	12.5000	60.0000		107.0000
1991229	B966A12600	45.0	14.0	2.1660	43.0000	12.6000	60.0000		107.0000
1913504	B966A12700	45.0	14.0	2.1840	43.0000	12.7000	60.0000		107.0000
2425205	B966A12800	45.0	14.0	2.2020	43.0000	12.8000	60.0000		107.0000
2425206	B966A12900	45.0	14.0	2.2190	43.0000	12.9000	60.0000		107.0000
1913505	B966A13000	45.0	14.0	2.2370	43.0000	13.0000	60.0000		107.0000
3024745	B966A13100	45.0	14.0	2.2550	43.0000	13.1000	60.0000		107.0000
1972376	B966A13200	45.0	14.0	2.2720	43.0000	13.2000	60.0000		107.0000
2204116	B966A13300	45.0	14.0	2.2900	43.0000	13.3000	60.0000		107.0000
3757726	B966A13400	45.0	14.0	2.3080	43.0000	13.4000	60.0000		107.0000
1913506	B966A13500	45.0	14.0	2.3260	43.0000	13.5000	60.0000		107.0000
1913507	B966A13700	45.0	14.0	2.3610	43.0000	13.7000	60.0000		107.0000
1913508	B966A14000	45.0	14.0	2.4100	43.0000	14.0000	60.0000		107.0000
2425233	B966A14200	48.0	16.0	2.4500	45.0000	14.2000	65.0000		115.0000
2248306	B966A14300	48.0	16.0	2.4670	45.0000	14.3000	65.0000		115.0000
1913509	B966A14500	48.0	16.0	2.5030	45.0000	14.5000	65.0000		115.0000
1913510	B966A14700	48.0	16.0	2.5380	45.0000	14.7000	65.0000		115.0000
2220857	B966A14800	48.0	16.0	2.5560	45.0000	14.8000	65.0000		115.0000
1913511	B966A15000	48.0	16.0	2.5910	45.0000	15.0000	65.0000		115.0000
1913512	B966A15500	48.0	16.0	2.6800	45.0000	15.5000	65.0000		115.0000
1913513	B966A15700	48.0	16.0	2.7160	45.0000	15.7000	65.0000		115.0000
1913514	B966A16000	48.0	16.0	2.7690	45.0000	16.0000	65.0000		115.0000
2641904	B966A16500	48.0	18.0	2.8580	51.0000	16.5000	73.0000		123.0000
4003520	B966A17000	48.0	18.0	2.9460	51.0000	17.0000	73.0000		123.0000
4003521	B966A17500	48.0	18.0	3.0350	51.0000	17.5000	73.0000		123.0000
4003522	B966A18000	48.0	18.0	3.1240	51.0000	18.0000	73.0000		123.0000
3505952	B966A20000	50.0	20.0	3.4800	55.0000	20.0000	79.0000		131.0000

Tolerance:

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181 to .2362	.0002/.0006	.0000/-.0003
.2362 to .3937	.0002/.0008	.0000/-.0004
.3937 to .7087	.0003/.0010	.0000/-.0004
.7087 to 1.0000	.0003/.0011	.0000/-.0005

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

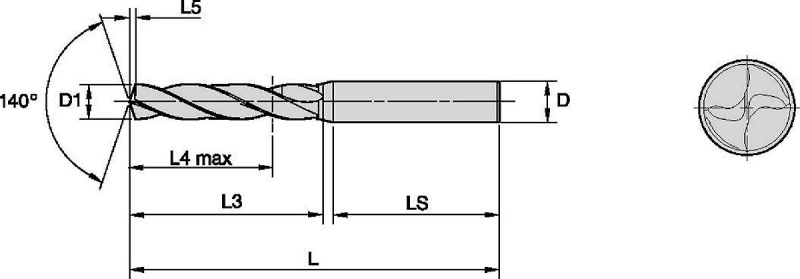

Dimension:

Размеры цельных твердосплавных сверл Kennametal (серия B*)

mm				SHORT*			LONG*			EXTRA LONG**
Ø		DIN 6535		~3 x D			~5 x D			~8 x D
D1 min	D1 max	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
1,000	1,400	4	28	58	7	5	58	9	6	58	12	10
1,401	1,900	4	28	58	9	6	58	12	9	58	18	15
1,901	2,300	4	28	58	13	9	58	18	14	66	26	22
2,301	2,990	4	28	58	17	12	58	22	17	66	30	25
3,000	3,750	6	36	62	20	14	66	28	23	78	40	33
3,751	4,750	6	36	66	24	17	74	36	29	87	49	41
4,751	6,000	6	36	66	28	20	82	44	35	94	56	48
6,001	7,000	8	36	79	34	24	91	53	43	105	67	57
7,001	8,000	8	36	79	41	29	91	53	43	110	72	61
8,001	10,000	10	40	89	47	35	103	61	49	122	80	68
10,001	12,000	12	45	102	55	40	118	71	56	141	94	79
12,001	14,000	14	45	107	60	43	124	77	60	155	108	91
14,001	16,000	16	48	115	65	45	133	83	63	171	121	101
16,001	18,000	18	48	123	73	51	143	93	71	185	135	113
18,001	20,000	20	50	131	79	55	153	101	77	200	148	124
20,001	22,000	20	50	141	86	60	167	112	85	217	162	136
22,001	25,000	25	56	153	95	65	184	126	98	238	180	150
* D1 20mm to DIN 6537K
* D1 20mm to factory standard
** to factory standard

Режимы резания:

Сверла Kenna Universal; Серии B966, B967; Сплав KC7315; Наружный подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate per Rev
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	70	90	115	mm/r	0,05–0,11	0,08–0,14	0,09–0,19	0,11–0,22	0,13–0,26	0,15–0,30	0,19–0,36	0,24–0,46
	1	60	70	100	mm/r	0,06–0,13	0,09–0,16	0,11–0,22	0,13–0,26	0,15–0,31	0,18–0,35	0,22–0,42	0,28–0,54
	2	80	90	100	mm/r	0,06–0,13	0,08–0,16	0,12–0,22	0,14–0,26	0,17–0,31	0,20–0,35	0,24–0,42	0,31–0,53
	3	50	70	90	mm/r	0,07–0,15	0,09–0,17	0,13–0,23	0,15–0,28	0,19–0,33	0,22–0,38	0,26–0,47	0,34–0,59
	4	50	70	100	mm/r	0,06–0,15	0,08–0,17	0,12–0,23	0,14–0,28	0,17–0,33	0,19–0,38	0,23–0,47	0,29–0,59
	5	40	50	70	mm/r	0,06–0,12	0,08–0,14	0,10–0,18	0,12–0,22	0,16–0,26	0,18–0,28	0,22–0,36	0,26–0,42
	6	30	40	60	mm/r	0,05–0,07	0,06–0,10	0,08–0,14	0,10–0,18	0,12–0,22	0,14–0,24	0,18–0,32	0,23–0,41
M	1	30	40	50	mm/r	0,04–0,07	0,05–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
	2	40	50	60	mm/r	0,04–0,08	0,06–0,10	0,08–0,12	0,09–0,14	0,10–0,16	0,12–0,18	0,14–0,20	0,16–0,22
	3	30	40	50	mm/r	0,04–0,07	0,06–0,09	0,08–0,11	0,09–0,12	0,10–0,14	0,12–0,16	0,14–0,18	0,16–0,20
K	1	80	120	160	mm/r	0,11–0,22	0,12–0,24	0,16–0,31	0,20–0,38	0,23–0,44	0,25–0,49	0,31–0,60	0,38–0,74
	2	80	100	130	mm/r	0,10–0,17	0,12–0,19	0,16–0,25	0,20–0,31	0,23–0,36	0,25–0,40	0,31–0,48	0,38–0,60
	3	70	80	100	mm/r	0,07–0,15	0,09–0,19	0,12–0,25	0,14–0,30	0,17–0,35	0,19–0,40	0,25–0,48	0,30–0,60
N	1	90	230	270	mm/r	0,08–0,14	0,10–0,16	0,12–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,48
	2	90	220	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,44	0,32–0,52
	3	90	180	225	mm/r	0,12–0,14	0,13–0,16	0,14–0,20	0,16–0,24	0,20–0,28	0,24–0,32	0,28–0,40	0,32–0,44
	4	90	130	270	mm/r	0,08–0,16	0,10–0,20	0,12–0,24	0,16–0,28	0,20–0,32	0,24–0,36	0,28–0,40	0,32–0,48
S	1	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	2	10	20	30	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	3	15	25	35	mm/r	0,03–0,08	0,04–0,09	0,06–0,11	0,07–0,12	0,09–0,14	0,10–0,15	0,12–0,17	0,14–0,19
	4	20	30	40	mm/r	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,09	0,05–0,11	0,07–0,12	0,08–0,13	0,09–0,14

Задать вопрос

Вопрос *

Ваше имя *

Телефон *

E-mail *

Подтвердите, что вы не робот *

Все товары категории

Все товары бренда KENNAMETAL

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate per Rev
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	230	300	380	IPR	.002–.004	.003–.005	.004–.007	.004–.009	.005–.010	.006–.012	.007–.014	.009–.018
	1	200	230	330	IPR	.002–.005	.004–.006	.004–.009	.005–.010	.006–.012	.007–.014	.009–.017	.011–.021
	2	260	300	330	IPR	.002–.005	.003–.006	.005–.009	.006–.010	.007–.012	.008–.014	.009–.017	.012–.021
	3	160	230	300	IPR	.003–.006	.004–.007	.005–.009	.006–.011	.008–.013	.009–.015	.010–.019	.013–.023
	4	160	230	330	IPR	.002–.006	.003–.007	.005–.009	.006–.011	.007–.013	.008–.015	.009–.019	.011–.023
	5	130	160
