DFR KM40TS Shank; KM50TS Shank; 3 x D; Metric

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

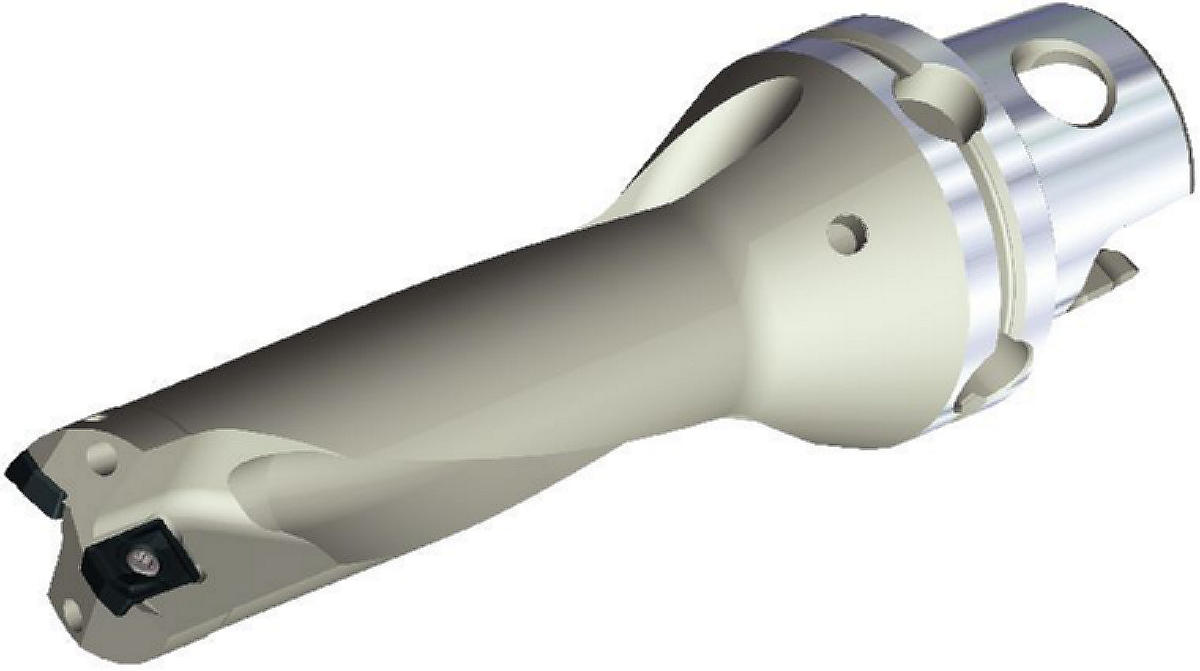

DFR KM40TS Shank; KM50TS Shank; 3 x D; Metric. Корпуса сверл Drill Fix DFR. Drill Fix DFR • KM-TS

Особенности:

Drill Fix DFR with rectangular-shaped inserts offer highest stability and feed rates at smaller sizes.
X-offset design to adjust diameter size on turning machines and optimize tolerances on machining centers.
Benefit from the KM-TS coupling as most precise and most stable tooling system allowing fully automated tool changing.

Применение:

Drilling
Drilling: Inclined Entry
Drilling: Inclined Exit
Drilling: X-Offset
Drilling: Convex
Shank: KM-TS ISO 26622
Through Coolant: Radial: Indexable Drilling
Chain Drilling
Drilling: Cross-Hole Drilling
Drilling: Half-Cylindrical Drilling
Drilling: Corner Drilling 45°
Drilling: Blind

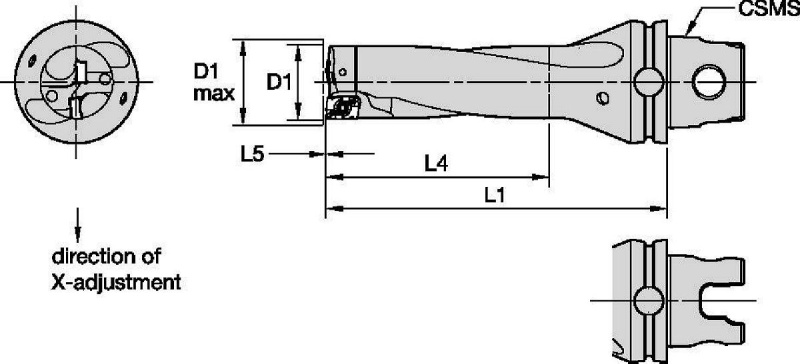

SAP Material Number	ISO Catalog Number	[L5] Drill Point Length	Gage Insert	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[CSMS] System Size Machine Side	[L1] Insert Gage Length	[D1MAX] Drill Diameter Maximum
4122511	KM40TSDFR125R3M	0.5150	DFR0202..	37.5000	12.5000	KM40TS	67.8680	13.5000
4122512	KM40TSDFR130R3M	0.5150	DFR0202..	39.0000	13.0000	KM40TS	69.3680	14.0000
4122513	KM40TSDFR140R3M	0.5150	DFR0202..	42.0000	14.0000	KM40TS	72.3680	15.0000
4122514	KM40TSDFR150R3M	0.5150	DFR0202..	45.0000	15.0000	KM40TS	75.3680	16.0000
4122515	KM40TSDFR160R3M	0.5150	DFR0202..	48.0000	16.0000	KM40TS	78.3680	17.0000
4122516	KM40TSDFR170R3M	0.6180	DFR0302..	51.0000	17.0000	KM40TS	82.4470	18.0000
4122517	KM40TSDFR180R3M	0.6180	DFR0302..	54.0000	18.0000	KM40TS	85.4470	19.0000
4122518	KM40TSDFR190R3M	0.6180	DFR0302..	57.0000	19.0000	KM40TS	89.4470	20.0000
4122519	KM40TSDFR200R3M	0.6180	DFR0302..	60.0000	20.0000	KM40TS	92.4470	21.0000
4122520	KM40TSDFR210R3M	0.7550	DFR0403..	63.0000	21.0000	KM40TS	96.5520	22.0000
4122521	KM40TSDFR220R3M	0.7550	DFR0403..	66.0000	22.0000	KM40TS	99.5520	23.0000
4122522	KM40TSDFR230R3M	0.7550	DFR0403..	69.0000	23.0000	KM40TS	103.5520	24.0000
4122523	KM40TSDFR240R3M	0.7550	DFR0403..	72.0000	24.0000	KM40TS	106.5520	25.0000
4122526	KM50TSDFR140R3M	0.5150	DFR0202..	42.0000	14.0000	KM50TS	72.3680	15.0000
4122533	KM50TSDFR210R3M	0.7550	DFR0403..	63.0000	21.0000	KM50TS	96.5520	22.0000

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:

Dimensions; Хвостовик DFR Whistle Notch (WD)


D	LS
20	45
25	45
32	58


D	LS
20	50

Режимы резания:

DFR; PCD; Метрическая система

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	S	I	MD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	I	LD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	I	LD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	I	LD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	I	LD	KC7140	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	I	LD	KC7140	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	I	LD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	I	LD	KC7140	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	I	LD	KC7140	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	I	LD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00	DFR03... 16,50–20,00	DFR04... 20,50–24,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,07-0,13	0,08-0,16	0,10-0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR02... 12,50–16,00	DFR03... 16,50–20,00	DFR04... 20,50–24,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	S	I	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	U	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	I	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	U	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	I	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
	3	U	I	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
