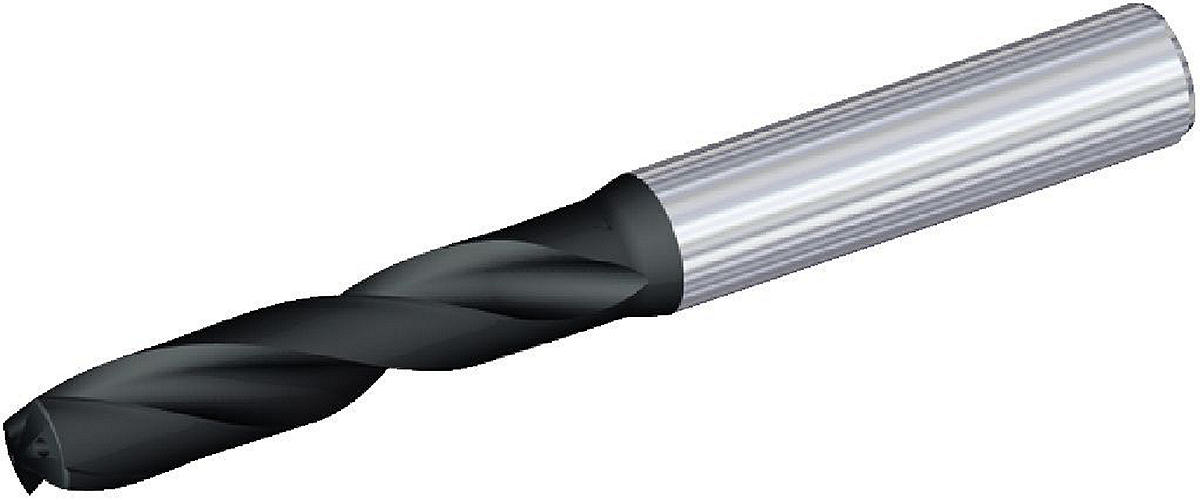

B291_YPL (~3 x D); KCMS15; Хвостовик формы A; Сверла Y-TECH

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B291_YPL (~3 x D); KCMS15; Хвостовик формы A; Сверла Y-TECH. Сверла Y-TECH; Труднообрабатываемые материалы; Внутренний подвод СОЖ. Сверла Y-TECH™ • Труднообрабатываемые материалы

Особенности:

Сверла Y-TECH с внутренним подводом СОЖ для труднообрабатываемых материалов.
Цельные твердосплавные сверла специального применения для обработки конкретных материалов разработаны для обработки отверстий в деталях из стали, жаропрочных сплавов и труднообрабатываемых материалов.
Технология Y-TECH с неравномерным расположением зубьев создает несбалансированные силы, предотвращая выкрашивание на ленточках.
Трехленточная конструкция снижает биение сверла, направляя силы к третьей ленточке для обеспечения высокой точности получаемого отверстия (цилиндричности, постоянства диаметра, прямолинейности отверстия), в том числе при обработке стали.
KCMS15 grade is a Monolayer PVD AlTiN coated fine grain carbide with superior surface finish. First choice for stainless steel, high-temperature resistant materials. The coating offers high hardness and excellent wear resistance as well as enhanced high-temperature properties increasing its applicability also to MQL machining of steel.

Применение:

Drilling
Shank - Cylindrical Plain ≤h6
Helix Angle: 30°
DIN number 6537
DIN number 6535
Drilling - Through Coolant
Tool Dimensions: 2flute/3margin/coolant
Through Coolant: MQL (Minimum Quantity Lubricant): Drilling

SAP Material Number	ISO Catalog Number	[D] Adapter / Shank / Bore Diameter	[LS] Shank Length	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[L] Overall Length	[D1] Wire Size
3640677	B291A03000YPL	6.0	36.0	0.5980	14.0000	3.0000	20.0000	62.0000
3759595	B291A03100YPL	6.0	36.0	0.6000	14.0000	3.1000	20.0000	62.0000
3759628	B291A03175YPL	6.0	36.0	0.6310	14.0000	3.1750	20.0000	62.0000
3759629	B291A03200YPL	6.0	36.0	0.6200	14.0000	3.2000	20.0000	62.0000
3759654	B291A03300YPL	6.0	36.0	0.6550	14.0000	3.3000	20.0000	62.0000
3759656	B291A03400YPL	6.0	36.0	0.6740	14.0000	3.4000	20.0000	62.0000
3904143	B291A03454YPL	6.0	36.0	0.6700	14.0000	3.4540	20.0000	62.0000	29
3759661	B291A03500YPL	6.0	36.0	0.6930	14.0000	3.5000	20.0000	62.0000
3759662	B291A03600YPL	6.0	36.0	0.7000	14.0000	3.6000	20.0000	62.0000
3759714	B291A03700YPL	6.0	36.0	0.7310	14.0000	3.7000	20.0000	62.0000
3759716	B291A03800YPL	6.0	36.0	0.7500	17.0000	3.8000	24.0000	62.0000
3759718	B291A03900YPL	6.0	36.0	0.7690	17.0000	3.9000	24.0000	66.0000
3904144	B291A03970YPL	6.0	36.0	0.7820	17.0000	3.9700	24.0000	66.0000
3640678	B291A04000YPL	6.0	36.0	0.7880	17.0000	4.0000	24.0000	66.0000
3759763	B291A04100YPL	6.0	36.0	0.8070	17.0000	4.1000	24.0000	66.0000
3855383	B291A04300YPL	6.0	36.0	0.8450	17.0000	4.3000	24.0000	66.0000
3902973	B291A04400YPL	6.0	36.0	0.8500	17.0000	4.4000	24.0000	66.0000
3640679	B291A04500YPL	6.0	36.0	0.8820	17.0000	4.5000	24.0000	66.0000
4046063	B291A04763YPL	6.0	36.0	0.9200	20.0000	4.7630	28.0000	66.0000
3868469	B291A04800YPL	6.0	36.0	0.9390	20.0000	4.8000	28.0000	66.0000	12
3904146	B291A04851YPL	6.0	36.0	0.9300	20.0000	4.8510	28.0000	66.0000	11
3994709	B291A04900YPL	6.0	36.0	0.9400	20.0000	4.9000	28.0000	66.0000
3904147	B291A04915YPL	6.0	36.0	0.9610	20.0000	4.9150	28.0000	66.0000	10
3640680	B291A05000YPL	6.0	36.0	0.9770	20.0000	5.0000	28.0000	66.0000
3640681	B291A05100YPL	6.0	36.0	0.9960	20.0000	5.1000	28.0000	66.0000
3884596	B291A05200YPL	6.0	36.0	1.0000	20.0000	5.2000	28.0000	66.0000
3904148	B291A05410YPL	6.0	36.0	1.0400	20.0000	5.4100	28.0000	66.0000	3
3640682	B291A05500YPL	6.0	36.0	1.0710	20.0000	5.5000	28.0000	66.0000
3753009	B291A05600YPL	6.0	36.0	1.0900	20.0000	5.6000	28.0000	66.0000
3950688	B291A05900YPL	6.0	36.0	1.1300	20.0000	5.9000	28.0000	66.0000
3640703	B291A06000YPL	6.0	36.0	1.1650	20.0000	6.0000	28.0000	66.0000
3884540	B291A06200YPL	8.0	36.0	1.2030	24.0000	6.2000	34.0000	79.0000
3640704	B291A06350YPL	8.0	36.0	1.2310	24.0000	6.3500	34.0000	79.0000	E
3640705	B291A06500YPL	8.0	36.0	1.2590	24.0000	6.5000	34.0000	79.0000
3904149	B291A06747YPL	8.0	36.0	1.3050	24.0000	6.7470	34.0000	79.0000
3640706	B291A06800YPL	8.0	36.0	1.3150	24.0000	6.8000	34.0000	79.0000
3640707	B291A07000YPL	8.0	36.0	1.3530	24.0000	7.0000	34.0000	79.0000
3904150	B291A07144YPL	8.0	36.0	1.3800	29.0000	7.1440	41.0000	79.0000
3668057	B291A07200YPL	8.0	36.0	1.3900	29.0000	7.2000	41.0000	79.0000
3640708	B291A07500YPL	8.0	36.0	1.4470	29.0000	7.5000	41.0000	79.0000
3904151	B291A07938YPL	8.0	36.0	1.5290	29.0000	7.9380	41.0000	79.0000
3640709	B291A08000YPL	8.0	36.0	1.5400	29.0000	8.0000	41.0000	79.0000
3640710	B291A08334YPL	10.0	40.0	1.6030	35.0000	8.3340	47.0000	89.0000
3640711	B291A08500YPL	10.0	40.0	1.6340	35.0000	8.5000	47.0000	89.0000
3903995	B291A08600YPL	10.0	40.0	1.6530	35.0000	8.6000	47.0000	89.0000
3904152	B291A08733YPL	10.0	40.0	1.6780	35.0000	8.7330	47.0000	89.0000
3855854	B291A08800YPL	10.0	40.0	1.6900	35.0000	8.8000	47.0000	89.0000
3640712	B291A09000YPL	10.0	40.0	1.7280	35.0000	9.0000	47.0000	89.0000
3904154	B291A09129YPL	10.0	40.0	1.7520	35.0000	9.1290	47.0000	89.0000
3895815	B291A09300YPL	10.0	40.0	1.7600	35.0000	9.3000	47.0000	89.0000
3640713	B291A09500YPL	10.0	40.0	1.8210	35.0000	9.5000	47.0000	89.0000
3640714	B291A09525YPL	10.0	40.0	1.8260	35.0000	9.5250	47.0000	89.0000
3904155	B291A09700YPL	10.0	40.0	1.8580	35.0000	9.7000	47.0000	89.0000
3994711	B291A09800YPL	10.0	40.0	1.8770	35.0000	9.8000	47.0000	89.0000
3640715	B291A10000YPL	10.0	40.0	1.9140	35.0000	10.0000	47.0000	89.0000
3949799	B291A10200YPL	12.0	45.0	1.9300	40.0000	10.2000	55.0000	102.0000
3640716	B291A10320YPL	12.0	45.0	1.9740	40.0000	10.3200	55.0000	102.0000
3640717	B291A10500YPL	12.0	45.0	1.9800	40.0000	10.5000	55.0000	102.0000
3904156	B291A10716YPL	12.0	45.0	2.0480	40.0000	10.7160	55.0000	102.0000
3640718	B291A11000YPL	12.0	45.0	2.1010	40.0000	11.0000	55.0000	102.0000
4046064	B291A11113YPL	12.0	45.0	2.1220	40.0000	11.1130	55.0000	102.0000
3640719	B291A11500YPL	12.0	45.0	2.1940	40.0000	11.5000	55.0000	102.0000
3904157	B291A11509YPL	12.0	45.0	2.1700	40.0000	11.5094	55.0000	102.0000
3884541	B291A11800YPL	12.0	45.0	2.2200	40.0000	11.8000	55.0000	102.0000
3904158	B291A11908YPL	12.0	45.0	2.2700	40.0000	11.9080	55.0000	102.0000
3640720	B291A12000YPL	12.0	45.0	2.2870	40.0000	12.0000	55.0000	102.0000
3904159	B291A12300YPL	14.0	45.0	2.3430	43.0000	12.3000	60.0000	107.0000
3640721	B291A12500YPL	14.0	45.0	2.3800	43.0000	12.5000	60.0000	107.0000
3640722	B291A12700YPL	14.0	45.0	2.3900	43.0000	12.7000	60.0000	107.0000
3776430	B291A12900YPL	14.0	45.0	2.4600	43.0000	12.9000	60.0000	107.0000
3640723	B291A13000YPL	14.0	45.0	2.4740	43.0000	13.0000	60.0000	107.0000
3842812	B291A13800YPL	14.0	45.0	2.5900	43.0000	13.8000	60.0000	107.0000
3640724	B291A14000YPL	14.0	45.0	2.6600	43.0000	14.0000	60.0000	107.0000
3904160	B291A14288YPL	16.0	48.0	2.7130	45.0000	14.2880	65.0000	115.0000
3640725	B291A14500YPL	16.0	48.0	2.7530	45.0000	14.5000	65.0000	115.0000
3884593	B291A15800YPL	16.0	48.0	2.9600	45.0000	15.8000	65.0000	115.0000
3904161	B291A15875YPL	16.0	48.0	3.0080	45.0000	15.8750	65.0000	115.0000
3640727	B291A16000YPL	16.0	48.0	3.0310	45.0000	16.0000	65.0000	115.0000
3640728	B291A17000YPL	18.0	48.0	3.2170	51.0000	17.0000	73.0000	123.0000
3904163	B291A17463YPL	18.0	48.0	3.3030	51.0000	17.4630	73.0000	123.0000
3640729	B291A18000YPL	18.0	48.0	3.4030	51.0000	18.0000	73.0000	123.0000
3904165	B291A19050YPL	20.0	50.0	3.5970	55.0000	19.0500	79.0000	131.0000
3884594	B291A19800YPL	20.0	50.0	3.7100	55.0000	19.8000	79.0000	131.0000

Tolerance:

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3 - 6	0,004/0,016	0,000/-0,008
6 - 10	0,006/0,021	0,000/-0,009
10 - 18	0,007/0,025	0,000/-0,011
18 - 25,4	0,008/0,029	0,000/-0,013

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181–.2362	.0002/.0006	.0000/-.0003
.2362–.3937	.0002/.0008	.0000/-.0004
.3937–.7087	.0003/.0010	.0000/-.0004
.7087–1.0000	.0003/.0011	.0000/-.0005

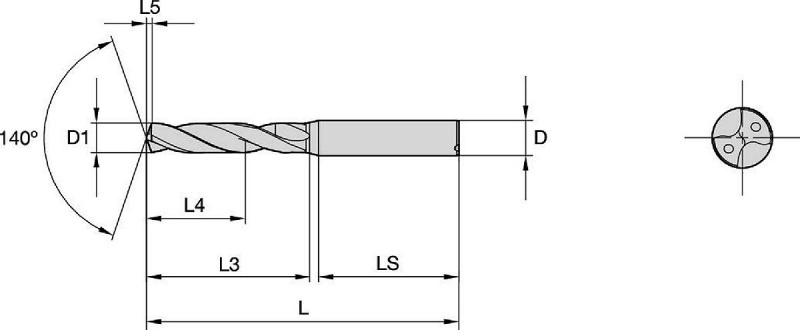

Dimension:

Размеры цельных твердосплавных сверл Kennametal (серия B*)

mm				SHORT*			LONG*			EXTRA LONG**
Ø		DIN 6535		~3 x D			~5 x D			~8 x D
D1 min	D1 max	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
1,000	1,400	4	28	58	7	5	58	9	6	58	12	10
1,401	1,900	4	28	58	9	6	58	12	9	58	18	15
1,901	2,300	4	28	58	13	9	58	18	14	66	26	22
2,301	2,990	4	28	58	17	12	58	22	17	66	30	25
3,000	3,750	6	36	62	20	14	66	28	23	78	40	33
3,751	4,750	6	36	66	24	17	74	36	29	87	49	41
4,751	6,000	6	36	66	28	20	82	44	35	94	56	48
6,001	7,000	8	36	79	34	24	91	53	43	105	67	57
7,001	8,000	8	36	79	41	29	91	53	43	110	72	61
8,001	10,000	10	40	89	47	35	103	61	49	122	80	68
10,001	12,000	12	45	102	55	40	118	71	56	141	94	79
12,001	14,000	14	45	107	60	43	124	77	60	155	108	91
14,001	16,000	16	48	115	65	45	133	83	63	171	121	101
16,001	18,000	18	48	123	73	51	143	93	71	185	135	113
18,001	20,000	20	50	131	79	55	153	101	77	200	148	124
20,001	22,000	20	50	141	86	60	167	112	85	217	162	136
22,001	25,000	25	56	153	95	65	184	126	98	238	180	150
* D1 20mm to DIN 6537K
* D1 20mm to factory standard
** to factory standard

Режимы резания:

Сверла Y-TECH; Серия B29_YPL; Сплав KCMS15; Внутренний подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	5	45	65	80	mm/r	0,04–0,08	0,06–0,09	0,07–0,12	0,09–0,16	0,11–0,19	0,13–0,21	0,15–0,26	0,18–0,30
P	6	50	60	90	mm/r	0,04–0,06	0,04–0,07	0,06–0,10	0,10–0,15	0,09–0,16	0,11–0,20	0,13–0,24	0,16–0,28
M	1	40	50	60	mm/r	0,07–0,11	0,08–0,12	0,13–0,17	0,14–0,21	0,14–0,21	0,17–0,23	0,19–0,25	0,22–0,27
	2	40	50	80	mm/r	0,07–0,11	0,07–0,12	0,08–0,17	0,13–0,21	0,14–0,22	0,17–0,23	0,19–0,25	0,22–0,27
	3	40	50	70	mm/r	0,04–0,06	0,04–0,07	0,04–0,07	0,05–0,08	0,06–0,09	0,06–0,10	0,06–0,10	0,07–0,11
S	1	15	20	30	mm/r	0,06–0,08	0,06–0,08	0,07–0,10	0,10–0,13	0,11–0,14	0,12–0,16	0,14–0,19	0,17–0,22
	2	20	20	30	mm/r	0,05–0,07	0,05–0,07	0,06–0,08	0,08–0,11	0,09–0,12	0,10–0,13	0,12–0,16	0,14–0,18
	3	25	30	50	mm/r	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,10	0,05–0,10	0,05–0,10	0,07–0,11	0,08–0,12
	4	30	30	50	mm/r	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,10	0,05–0,10	0,05–0,10	0,07–0,11	0,08–0,12
H	1	10	20	30	mm/r	0,01–0,03	0,02–0,03	0,02–0,04	0,02–0,05	0,04–0,07	0,06–0,09	0,07–0,10	0,08–0,11

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	5	150	210	260	IPR	.002–.003	.002–.004	.003–.005	.004–.006	.004–.008	.005–.008	.006–.010	.007–.012
P	6	160	200	300	IPR	.002–.002	.002–.003	.002–.004	.004–.006	.004–.006	.004–.008	.005–.009	.006–.011
M	1	130	160	200	IPR	.003–.004	.003–.005	.005–.007	.006–.008	.006–.008	.007–.009	.008–.010	.009–.011
	2	130	160	260	IPR	.003–.004	.003–.005	.003–.007	.005–.008	.006–.009	.007–.009	.008–.010	.009–.011
	3	130	160	230	IPR	.002–.002	.002–.003	.002–.003	.002–.003	.002–.004	.002–.004	.002–.004	.003–.004
S	1	50	70	100	IPR	.002–.003	.002–.003	.003–.004	.004–.005	.004–.006	.005–.006	.006–.008	.007–.009
	2	70	70	100	IPR	.002–.003	.002–.003	.002–.003	.003–.004	.004–.005	.004–.005	.005–.006	.006–.007
	3	80	100	160	IPR	.001–.002	.001–.002	.002–.003	.002–.004	.002–.004	.002–.004	.003–.004	.003–.005
	4	100	100	160	IPR	.001–.002	.001–.002	.002–.003	.002–.004	.002–.004	.002–.004	.003–.004	.003–.005
H	1	30	70	100	IPR	.000–.001	.001–.001	.001–.002	.001–.002	.002–.003	.002–.004	.003–.004	.003–.004



		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	5	45	65	80	mm/dev	0,04–0,08	0,06–0,09	0,07–0,12	0,09–0,16	0,11–0,19	0,13–0,21	0,15–0,26	0,18–0,30
	6	50	60	90	mm/dev	0,04–0,06	0,04–0,07	0,06–0,10	0,10–0,15	0,09–0,16	0,11–0,20	0,13–0,24	0,16–0,28
M	1	40	50	60	mm/dev	0,07–0,11	0,08–0,12	0,13–0,17	0,14–0,21	0,14–0,21	0,17–0,23	0,19–0,25	0,22–0,27
	2	40	50	80	mm/dev	0,07–0,11	0,07–0,12	0,08–0,17	0,13–0,21	0,14–0,22	0,17–0,28	0,19–0,32	0,22–0,34
	3	40	50	70	mm/dev	0,04–0,06	0,04–0,07	0,04–0,07	0,05–0,08	0,06–0,09	0,06–0,10	0,06–0,10	0,07–0,11
S	1	15	20	30	mm/dev	0,06–0,08	0,06–0,08	0,07–0,10	0,10–0,13	0,11–0,14	0,12–0,16	0,14–0,19	0,17–0,22
	2	20	10	30	mm/dev	0,05–0,07	0,05–0,07	0,06–0,08	0,08–0,11	0,09–0,12	0,10–0,13	0,12–0,16	0,14–0,18
	3	25	30	50	mm/dev	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,10	0,05–0,10	0,05–0,10	0,07–0,11	0,08–0,12
	4	30	25	50	mm/dev	0,03–0,05	0,03–0,05	0,04–0,08	0,05–0,10	0,05–0,10	0,05–0,10	0,07–0,11	0,08–0,12
H	1	10	20	30	mm/dev	0,01-0,03	0,02-0,03	0,02-0,04	0,02-0,05	0,04-0,07	0,06-0,09	0,07-0,10	0,08-0,11
