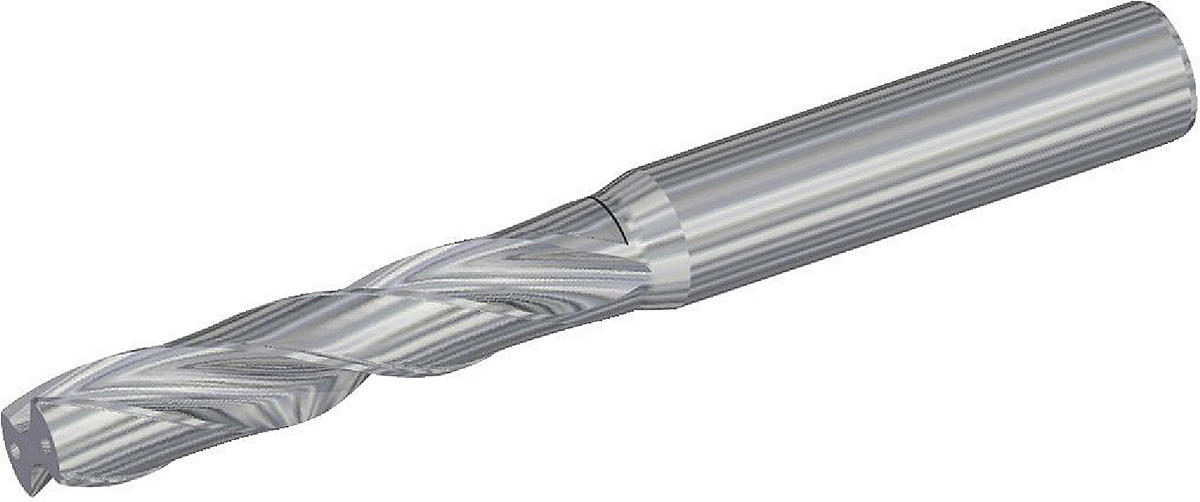

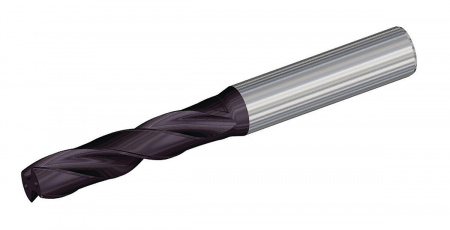

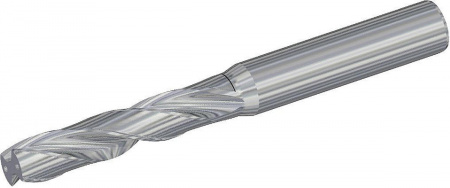

KenDrill FBG; 3 x D; Internal Coolant; Straight Shank; Metric

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

KenDrill FBG; 3 x D; Internal Coolant; Straight Shank; Metric. Сверла с плоским торцом 180°; Внутренний подвод СОЖ. Сверла с плоским торцом • Обработка отверстий с плоским дном

Особенности:

Сверла с плоским торцом с внутренним подводом СОЖ.
Цельные твердосплавные сверла специального применения позволяют выполнять две операции:1) Исключают необходимость использования концевой фрезы 180° при обработке отверстий с плоским дном или при врезании в наклонную или криволинейную поверхность.2) После полного засверливания сверло работает в обычном для цельного твердосплавного сверла режиме.
Уникальная конструкция вершины сверла FB с двумя эффективными центральными режущими кромками позволяет выполнять обработку с большими подачами.
Формирование глухого отверстия, имеющего правильную геометрию.
Четыре ленточки улучшают прямолинейность и округлость отверстия, обеспечивая хорошую соосность даже при сверлении пересекающихся отверстий.
Комбинации трех сплавов и геометрий позволяют обрабатывать большинство распространенных материалов.

Применение:

Drilling
Drilling: Inclined Entry
Drilling: Inclined Exit
Drilling: Convex
Drilling Depth: 3x
Corner Style: Corner Chamfer
Corner Style: Square End
Shank - Cylindrical Plain ≤h6
Helix Angle: 30°
DIN number 6537
DIN number 6535
Drilling - Through Coolant
Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
Tool Dimensions: 2flute/4margin/coolant
Counter Boring
Drilling: Flat Bottom
Drilling: Cross-Hole Drilling
Corner Style: Corner Chamfer

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[D1] Wire Size	[L] Overall Length
2887724	B707A03000FBG	36.0	6.0		14.0000	3.0000	20.0000		62.0000
3505052	B707A03175FBG	36.0	6.0		14.0000	3.1750	20.0000		62.0000
2985272	B707A03500FBG	36.0	6.0		14.0000	3.5000	20.0000		62.0000
3683704	B707A03700FBG	36.0	6.0	0.190	14.0000	3.7000	20.0000		62.0000
3505133	B707A03970FBG	36.0	6.0		17.0000	3.9700	24.0000		66.0000
2450291	B707A04000FBG	36.0	6.0		17.0000	4.0000	24.0000		66.0000
3098071	B707A04200FBG	36.0	6.0		17.0000	4.2000	24.0000		66.0000
3058984	B707A04400FBG	36.0	6.0		17.0000	4.4000	24.0000		66.0000
2985333	B707A04500FBG	36.0	6.0		17.0000	4.5000	24.0000		66.0000
3505134	B707A04763FBG	36.0	6.0		20.0000	4.7630	28.0000		66.0000
2655963	B707A04800FBG	36.0	6.0		20.0000	4.8000	28.0000	12	66.0000
2629032	B707A04900FBG	36.0	6.0		20.0000	4.9000	28.0000		66.0000
2450292	B707A05000FBG	36.0	6.0		20.0000	5.0000	28.0000		66.0000
3548090	B707A05100FBG	36.0	6.0	0.2400	20.0000	5.1000	28.0000		66.0000
3732218	B707A05200FBG	36.0	6.0	0.241	20.0000	5.2000	28.0000		66.0000
2619033	B707A05560FBG	36.0	6.0		20.0000	5.5600	28.0000		66.0000
3300212	B707A05800FBG	36.0	6.0	0.260	20.0000	5.8000	28.0000		66.0000
2660384	B707A05900FBG	36.0	6.0		20.0000	5.9000	28.0000		66.0000
2450343	B707A06000FBG	36.0	6.0		20.0000	6.0000	28.0000		66.0000
3041312	B707A06100FBG	36.0	8.0	0.268	24.0000	6.1000	34.0000		79.0000
5188443	B707A06200FBG	36.0	8.0	0.2700	24.0000	6.2000	34.0000		79.0000
3505135	B707A06350FBG	36.0	8.0	0.2700	24.0000	6.3500	34.0000	E	79.0000
2985334	B707A06500FBG	36.0	8.0		24.0000	6.5000	34.0000		79.0000
3033966	B707A06800FBG	36.0	8.0		24.0000	6.8000	34.0000		79.0000
2541133	B707A07000FBG	36.0	8.0		24.0000	7.0000	34.0000		79.0000
3505136	B707A07145FBG	36.0	8.0		29.0000	7.1450	41.0000		79.0000
3091982	B707A07400FBG	36.0	8.0	0.3000	29.0000	7.4000	41.0000		79.0000
2634568	B707A07500FBG	36.0	8.0		29.0000	7.5000	41.0000		79.0000
2993398	B707A07800FBG	36.0	8.0		29.0000	7.8000	41.0000		79.0000
3505137	B707A07938FBG	36.0	8.0		29.0000	7.9380	41.0000		79.0000
2450344	B707A08000FBG	36.0	8.0		29.0000	8.0000	41.0000		79.0000
3505138	B707A08334FBG	40.0	10.0		35.0000	8.3340	47.0000		89.0000
2650038	B707A08500FBG	40.0	10.0		35.0000	8.5000	47.0000		89.0000
2658030	B707A08800FBG	40.0	10.0		35.0000	8.8000	47.0000		89.0000
2652755	B707A09000FBG	40.0	10.0		35.0000	9.0000	47.0000		89.0000
3505139	B707A09129FBG	40.0	10.0		35.0000	9.1290	47.0000		89.0000
2985335	B707A09500FBG	40.0	10.0	0.3600	35.0000	9.5000	47.0000		89.0000
3505140	B707A09525FBG	40.0	10.0		35.0000	9.5250	47.0000		89.0000
3383760	B707A09800FBG	40.0	10.0	0.363	35.0000	9.8000	47.0000		89.0000
2607377	B707A10000FBG	40.0	10.0	0.3670	35.0000	10.0000	47.0000		89.0000
3024727	B707A10200FBG	45.0	12.0	0.372	40.0000	10.2000	55.0000		102.0000
3505141	B707A10320FBG	45.0	12.0		40.0000	10.3200	55.0000		102.0000
3322050	B707A10500FBG	45.0	12.0		40.0000	10.5000	55.0000		102.0000
3020201	B707A10600FBG	45.0	12.0		40.0000	10.6000	55.0000		102.0000
3519355	B707A10800FBG	45.0	12.0	0.385	40.0000	10.8000	55.0000		102.0000
2499516	B707A11000FBG	45.0	12.0		40.0000	11.0000	55.0000		102.0000
3505142	B707A11111FBG	45.0	12.0		40.0000	11.1110	55.0000		102.0000
3667918	B707A11350FBG	45.0	12.0	0.397	40.0000	11.3500	55.0000		102.0000
2876115	B707A11500FBG	45.0	12.0	0.4000	40.0000	11.5000	55.0000		102.0000
3505143	B707A11509FBG	45.0	12.0		40.0000	11.5090	55.0000		102.0000
2628928	B707A11570FBG	45.0	12.0		40.0000	11.5700	55.0000		102.0000
2657603	B707A11700FBG	45.0	12.0		40.0000	11.7000	55.0000		102.0000
2639052	B707A11800FBG	45.0	12.0		40.0000	11.8000	55.0000		102.0000
3505144	B707A11908FBG	45.0	12.0		40.0000	11.9080	55.0000		102.0000
2629368	B707A12000FBG	45.0	12.0		40.0000	12.0000	55.0000		102.0000
3382970	B707A12100FBG	45.0	14.0		43.0000	12.1000	60.0000		107.0000
6628177	B707A12200FBG	45.0	14.0	0.4100	43.0000	12.2000	60.0000		107.0000
2885009	B707A12500FBG	45.0	14.0		43.0000	12.5000	60.0000		107.0000
5000493	B707A12600FBG	45.0	14.0	0.423	43.0000	12.6000	60.0000		107.0000
3563231	B707A12700FBG	45.0	14.0		43.0000	12.7000	60.0000		107.0000
2636514	B707A12800FBG	45.0	14.0		43.0000	12.8000	60.0000		107.0000
2450345	B707A13000FBG	45.0	14.0		43.0000	13.0000	60.0000		107.0000
3055223	B707A13500FBG	45.0	14.0		43.0000	13.5000	60.0000		107.0000
2985336	B707A14000FBG	45.0	14.0		43.0000	14.0000	60.0000		107.0000
3505145	B707A14288FBG	48.0	16.0		45.0000	14.2880	65.0000		115.0000
2957497	B707A14500FBG	48.0	16.0		45.0000	14.5000	65.0000		115.0000
2646000	B707A15000FBG	48.0	16.0		45.0000	15.0000	65.0000		115.0000
2639144	B707A15250FBG	48.0	16.0		45.0000	15.2500	65.0000		115.0000
3505149	B707A15500FBG	48.0	16.0		45.0000	15.5000	65.0000		115.0000
3505146	B707A15875FBG	48.0	16.0		45.0000	15.8750	65.0000		115.0000
2623070	B707A16000FBG	48.0	16.0		45.0000	16.0000	65.0000		115.0000
3505150	B707A16500FBG	48.0	18.0		51.0000	16.5000	73.0000		123.0000
2582790	B707A17000FBG	48.0	18.0		51.0000	17.0000	73.0000		123.0000
3505147	B707A17463FBG	48.0	18.0		51.0000	17.4630	73.0000		123.0000
3505151	B707A17500FBG	48.0	18.0		51.0000	17.5000	73.0000		123.0000
2633016	B707A18000FBG	48.0	18.0		51.0000	18.0000	73.0000		123.0000
3505152	B707A18500FBG	50.0	20.0		55.0000	18.5000	79.0000		131.0000
2896948	B707A19000FBG	50.0	20.0	0.5400	55.0000	19.0000	79.0000		131.0000
3505148	B707A19050FBG	50.0	20.0		55.0000	19.0500	79.0000		131.0000
2450346	B707A20000FBG	50.0	20.0		55.0000	20.0000	79.0000		131.0000
2594849	B707A21000FBG	50.0	20.0		60.0000	21.0000	86.0000		141.0000

Tolerance:

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181–.2362	.0002/.0006	.0000/-.0003
.2362–.3937	.0002/.0008	.0000/-.0004
.3937–.7087	.0003/.0010	.0000/-.0004
.7087–1.0000	.0003/.0011	.0000/-.0005

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

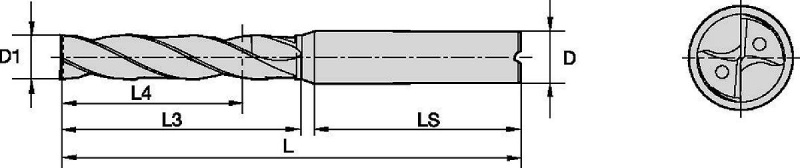

Dimension:

Размеры цельных твердосплавных сверл Kennametal

			short			long			extra long
Ø	DIN 6535		~3 x D			~5 x D			~8 x D
D1	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
-1.40	4	28	58	7	5	58	9	6	58	12	10
-1.90	4	28	58	9	6	58	12	9	58	18	15
-2.30	4	28	58	13	9	58	18	14	66	26	22
-2.99	4	28	58	17	12	58	22	17	66	30	25
-3.75	6	36	62	20	14	66	28	23	78	40	33
-4.75	6	36	66	24	17	74	36	29	87	49	41
-6.00	6	36	66	28	20	82	44	35	94	56	48
-7.00	8	36	79	34	24	91	53	43	105	67	57
-8.00	8	36	79	41	29	91	53	43	110	72	61
-10.00	10	40	89	47	35	103	61	49	122	80	68
-12.00	12	45	102	55	40	118	71	56	141	94	79
-14.00	14	45	107	60	43	124	77	60	155	108	91
-16.00	16	48	115	65	45	133	83	63	171	121	101
-18.00	18	48	123	73	51	143	93	71	185	135	113
-20.00	20	50	131	79	55	153	101	77	200	148	124
-22.00	20	50	141	86	60	167	112	85	217	162	136
-25.00	25	56	153	95	65	184	126	98	238	180	150

Режимы резания:

Сверла с плоским торцом; Серия B707_FBG; Сплав KC7315; Внутренний подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	100	133	170	mm/r	0,06–0,14	0,10–0,17	0,09–0,20	0,11–0,25	0,18–0,28	0,14–0,31	0,16–0,37	0,19–0,42
	1	100	133	170	mm/r	0,07–0,16	0,12–0,20	0,10–0,23	0,13–0,29	0,21–0,33	0,17–0,37	0,19–0,44	0,22–0,49
	2	130	150	180	mm/r	0,07–0,13	0,10–0,16	0,16–0,19	0,13–0,23	0,18–0,27	0,17–0,30	0,19–0,35	0,22–0,39
	3	80	106	130	mm/r	0,09–0,16	0,13–0,20	0,13–0,23	0,16–0,24	0,20–0,31	0,21–0,37	0,25–0,44	0,28–0,46
	4	70	98	130	mm/r	0,08–0,16	0,12–0,19	0,11–0,22	0,14–0,27	0,21–0,31	0,18–0,35	0,21–0,41	0,24–0,46
	5	30	40	60	mm/r	0,06–0,12	0,08–0,14	0,10–0,18	0,12–0,22	0,16–0,26	0,18–0,28	0,22–0,36	0,26–0,42
	6	30	40	60	mm/r	0,05–0,17	0,06–0,10	0,08–0,14	0,10–0,18	0,12–0,22	0,14–0,24	0,18–0,32	0,23–0,41
K	1	70	85	100	mm/r	0,09–0,17	0,13–0,21	0,12–0,25	0,15–0,31	0,23–0,35	0,20–0,39	0,23–0,46	0,26–0,52
	2	100	113	130	mm/r	0,09–0,15	0,12–0,18	0,12–0,21	0,15–0,26	0,21–0,30	0,20–0,33	0,23–0,39	0,26–0,44
	3	70	105	140	mm/r	0,07–0,13	0,10–0,16	0,11–0,19	0,13–0,23	0,18–0,27	0,17–0,30	0,20–0,35	0,22–0,37

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	330	440	560	IPR	.002–.006	.004–.007	.004–.008	.004–.010	.007–.011	.006–.012	.006–.015	.008–.017
	1	330	440	560	IPR	.003–.006	.005–.008	.004–.009	.005–.011	.008–.013	.007–.015	.008–.017	.009–.019
	2	430	490	590	IPR	.003–.005	.004–.006	.006–.008	.005–.009	.007–.011	.007–.012	.008–.014	.009–.015
	3	260	350	430	IPR	.004–.006	.005–.008	.005–.009	.006–.009	.008–.012	.008–.015	.010–.017	.011–.018
	4	230	320	430	IPR	.003–.006	.005–.008	.004–.009	.006–.011	.008–.012	.007–.014	.008–.016	.009–.018
	5	100	130	200	IPR	.002–.005	.003–.006	.004–.007	.005–.009	.006–.010	.007–.011	.009–.014	.010–.017
	6	100	130	200	IPR	.002–.003	.002–.004	.003–.006	.004–.007	.005–.009	.006–.009	.007–.013	.009–.016
K	1	230	280	330	IPR	.004–.007	.005–.008	.005–.010	.006–.012	.009–.014	.008–.015	.009–.018	.010–.021
	2	330	370	430	IPR	.004–.006	.005–.007	.005–.008	.006–.010	.008–.012	.008–.013	.009–.015	.010–.017
	3	230	340	460	IPR	.003–.005	.004–.006	.004–.008	.005–.009	.007–.011	.007–.012	.008–.014	.009–.015


		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	100	133	170	mm/r	0,06–0,14	0,10–0,17	0,09–0,20	0,11–0,25	0,18–0,28	0,14–0,31	0,16–0,37	0,19–0,42
	1	100	133	170	mm/r	0,07–0,16	0,12–0,20	0,10–0,23	0,13–0,29	0,21–0,33	0,17–0,37	0,19–0,44	0,22–0,49
	2	130	150	180	mm/r	0,07–0,13	0,10–0,16	0,16–0,19	0,13–0,23	0,18–0,27	0,17–0,30	0,19–0,35	0,22–0,39
	3	80	106	130	mm/r	0,09–0,16	0,13–0,20	0,13–0,23	0,16–0,24	0,20–0,31	0,21–0,37	0,25–0,44	0,28–0,46
	4	70	98	130	mm/r	0,08–0,16	0,12–0,19	0,11–0,22	0,14–0,27	0,21–0,31	0,18–0,35	0,21–0,41	0,24–0,46
	5	30	40	60	mm/r	0,06–0,12	0,08–0,14	0,10–0,18	0,12–0,22	0,16–0,26	0,18–0,28	0,22–0,36	0,26–0,42
	6	30	40	60	mm/r	0,05–0,17	0,06–0,10	0,08–0,14	0,10–0,18	0,12–0,22	0,14–0,24	0,18–0,32	0,23–0,41
K	1	70	85	100	mm/r	0,09–0,17	0,13–0,21	0,12–0,25	0,15–0,31	0,23–0,35	0,20–0,39	0,23–0,46	0,26–0,52
	2	100	113	130	mm/r	0,09–0,15	0,12–0,18	0,12–0,21	0,15–0,26	0,21–0,30	0,20–0,33	0,23–0,39	0,26–0,44
	3	70	105	140	mm/r	0,07–0,13	0,10–0,16	0,11–0,19	0,13–0,23	0,18–0,27	0,17–0,30	0,20–0,35	0,22–0,37
