B411• KF1; Сверла TX с хвостовиком формы A; ~5xD

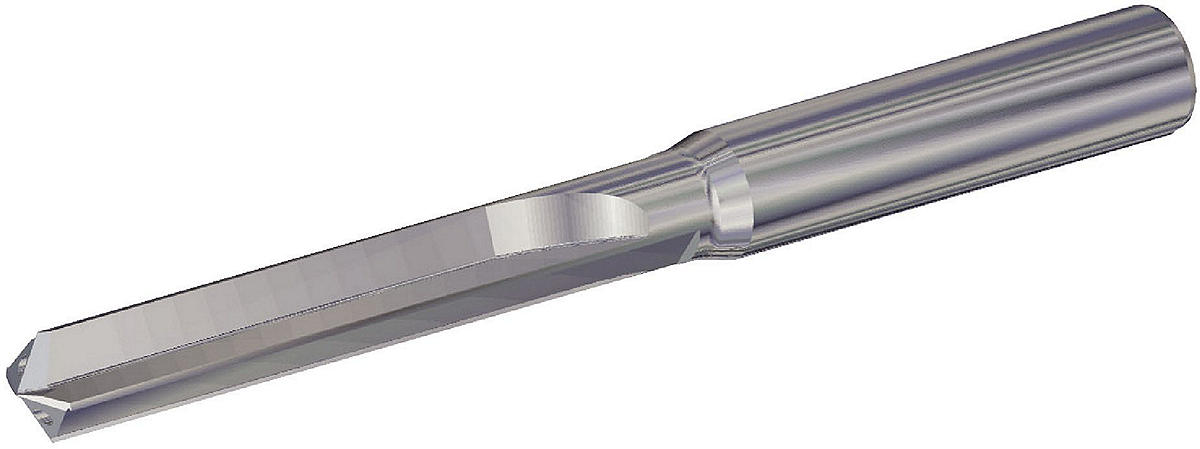

B411• KF1; Сверла TX с хвостовиком формы A; ~5xD. Сверла TX; Обработка прецизионных отверстий; Внутренний подвод СОЖ. Сверла TX • Обработка прецизионных отверстий

Особенности:

Сверла TX с внутренним подводом СОЖ для обработки прецизионных отверстий.
Цельные твердосплавные сверла имеют X-образную вершину с углом 130° и предназначены для обработки серого чугуна, чугуна с шаровидным графитом, а также цветных металлов и алюминиевых сплавов.
Возможность обработки предварительно сформированных отверстий.
Две режущие кромки с прямыми стружечными канавками обеспечивают прецизионную форму обработанного отверстия, даже при использовании в качестве платформы для ступенчатых сверл сложной геометрии.
Четырехленточная конструкция со вторым комплектом ленточек обеспечивает повышенное качество обработанной поверхности и высокую размерную точность.

Применение:

Drilling
Drilling: Inclined Entry
Drilling: Inclined Exit
Drilling: Stacked Plates
Shank - Cylindrical Plain ≤h6
Helix Angle: 0°
DIN number 6537
DIN number 6535
Drilling - Through Coolant
Tool Dimensions: 2flute/4margin/X/cool
Drilling: Cross-Hole Drilling

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[D1] Wire Size	[L] Overall Length
1198564	B411A03200	36.0	6.0	0.7460	23.0000	3.2000	28.0000		66.0000
1198566	B411A03300	36.0	6.0	0.7690	23.0000	3.3000	28.0000		66.0000
1198568	B411A03800	36.0	6.0	0.8860	29.0000	3.8000	36.0000		74.0000
1198570	B411A04000	36.0	6.0	0.9330	29.0000	4.0000	36.0000		74.0000
1198572	B411A04200	36.0	6.0	0.9790	29.0000	4.2000	36.0000		74.0000
1198574	B411A04500	36.0	6.0	0.9700	29.0000	4.5000	36.0000		74.0000
1198576	B411A04600	36.0	6.0	1.0730	29.0000	4.6000	36.0000		74.0000
1198578	B411A04650	36.0	6.0	1.0840	29.0000	4.6500	36.0000		74.0000
1198580	B411A04800	36.0	6.0	1.1190	35.0000	4.8000	44.0000	12	82.0000
1198582	B411A04900	36.0	6.0	1.1420	35.0000	4.9000	44.0000		82.0000
1191612	B411A05000	36.0	6.0	1.1660	35.0000	5.0000	44.0000		82.0000
1198586	B411A05100	36.0	6.0	1.1890	35.0000	5.1000	44.0000		82.0000
1198588	B411A05200	36.0	6.0	1.2120	35.0000	5.2000	44.0000		82.0000
1198590	B411A05500	36.0	6.0	1.1900	35.0000	5.5000	44.0000		82.0000
1198592	B411A05550	36.0	6.0	1.2940	35.0000	5.5500	44.0000		82.0000
1762261	B411A05600	36.0	6.0	1.2130	35.0000	5.6000	44.0000		82.0000
1198594	B411A05800	36.0	6.0	1.3520	35.0000	5.8000	44.0000		82.0000
1191613	B411A06000	36.0	6.0	1.3990	35.0000	6.0000	44.0000		82.0000
1833766	B411A06100	36.0	8.0	1.3240	43.0000	6.1000	53.0000		91.0000
1198597	B411A06300	36.0	8.0	1.4690	43.0000	6.3000	53.0000		91.0000
1198599	B411A06400	36.0	8.0	1.4920	43.0000	6.4000	53.0000		91.0000
1198602	B411A06500	36.0	8.0	1.5150	43.0000	6.5000	53.0000		91.0000
1198606	B411A06600	36.0	8.0	1.5390	43.0000	6.6000	53.0000		91.0000
1198608	B411A06800	36.0	8.0	1.5850	43.0000	6.8000	53.0000		91.0000
1198610	B411A07000	36.0	8.0	1.6320	43.0000	7.0000	53.0000		91.0000
1198613	B411A07400	36.0	8.0	1.7250	43.0000	7.4000	53.0000		91.0000
1198617	B411A07500	36.0	8.0	1.7490	43.0000	7.5000	53.0000		91.0000
1198620	B411A07800	36.0	8.0	1.8190	43.0000	7.8000	53.0000		91.0000
1191614	B411A08000	36.0	8.0	1.8650	43.0000	8.0000	53.0000		91.0000
1198625	B411A08400	40.0	10.0	1.9580	49.0000	8.4000	61.0000		103.0000
1198628	B411A08500	40.0	10.0	1.9820	49.0000	8.5000	61.0000		103.0000
1753934	B411A08700	40.0	10.0	1.9010	49.0000	8.7000	61.0000		103.0000
1202275	B411A08800	40.0	10.0	1.9230	49.0000	8.8000	61.0000		103.0000
1198630	B411A09000	40.0	10.0	2.0980	49.0000	9.0000	61.0000		103.0000
1198632	B411A09300	40.0	10.0	2.1680	49.0000	9.3000	61.0000		103.0000
1198635	B411A09500	40.0	10.0	2.2150	49.0000	9.5000	61.0000		103.0000
1198640	B411A09800	40.0	10.0	2.2850	49.0000	9.8000	61.0000		103.0000
1191616	B411A10000	40.0	10.0	2.3320	49.0000	10.0000	61.0000		103.0000
1198644	B411A10200	45.0	12.0	2.3780	56.0000	10.2000	71.0000		118.0000
1198648	B411A10500	45.0	12.0	2.4480	56.0000	10.5000	71.0000		118.0000
1198650	B411A11000	45.0	12.0	2.5650	56.0000	11.0000	71.0000		118.0000
1198652	B411A11200	45.0	12.0	2.4600	56.0000	11.2000	71.0000		118.0000
1198656	B411A11500	45.0	12.0	2.6810	56.0000	11.5000	71.0000		118.0000
1198658	B411A11800	45.0	12.0	2.7510	56.0000	11.8000	71.0000		118.0000
1191617	B411A12000	45.0	12.0	2.7980	56.0000	12.0000	71.0000		118.0000
1198663	B411A12500	45.0	14.0	2.9140	60.0000	12.5000	77.0000		124.0000
1198665	B411A13000	45.0	14.0	3.0310	60.0000	13.0000	77.0000		124.0000
1198667	B411A13500	45.0	14.0	3.1480	60.0000	13.5000	77.0000		124.0000
1198670	B411A13800	45.0	14.0	3.2180	60.0000	13.8000	77.0000		124.0000
1191618	B411A14000	45.0	14.0	3.2640	60.0000	14.0000	77.0000		124.0000
1198679	B411A14500	48.0	16.0	3.3810	63.0000	14.5000	83.0000		133.0000
1198682	B411A15000	48.0	16.0	3.4970	63.0000	15.0000	83.0000		133.0000
1198684	B411A15500	48.0	16.0	3.6140	63.0000	15.5000	83.0000		133.0000
1191619	B411A16000	48.0	16.0	3.7300	63.0000	16.0000	83.0000		133.0000
1198691	B411A16500	48.0	18.0	3.8470	71.0000	16.5000	93.0000		143.0000
1198694	B411A17000	48.0	18.0	3.7500	71.0000	17.0000	93.0000		143.0000
1198697	B411A17500	48.0	18.0	4.0800	71.0000	17.5000	93.0000		143.0000
1198701	B411A18000	48.0	18.0	4.1970	71.0000	18.0000	93.0000		143.0000
1198703	B411A19000	50.0	20.0	4.4300	77.0000	19.0000	101.0000		153.0000
1198704	B411A19500	50.0	20.0	4.5460	77.0000	19.5000	101.0000		153.0000
1198707	B411A20000	50.0	20.0	4.6630	77.0000	20.0000	101.0000		153.0000
1198711	B411A21000	50.0	20.0	4.8960	85.0000	21.0000	114.0000		167.0000
1198714	B411A22000	50.0	20.0	5.1290	85.0000	22.0000	114.0000		167.0000
1198716	B411A23000	56.0	25.0	5.3630	98.0000	23.0000	126.0000		184.0000
1198718	B411A24000	56.0	25.0	5.5960	98.0000	24.0000	126.0000		184.0000
1198721	B411A25000	56.0	25.0	5.8290	98.0000	25.0000	126.0000		184.0000

Tolerance:

Tolerance • Metric
nominal size range	D1 tolerance k6	D tolerance h6
3 - 6	0,001/0,009	0,000/-0,008
6 - 10	0,001/0,010	0,000/-0,009
10 - 18	0,001/0,012	0,000/-0,011
18 - 25,4	0,002/0,015	0,000/-0,013

Tolerance • Inch
nominal size range	D1 tolerance k6	D tolerance h6
.1181–.2362	.0000/.0004	.0000/-.0003
.2362–.3937	.0000/.0004	.0000/-.0004
.3937–.7087	.0000/.0005	.0000/-.0004
.7087–1.0000	.0000/.0006	.0000/-.0005

Dimension:

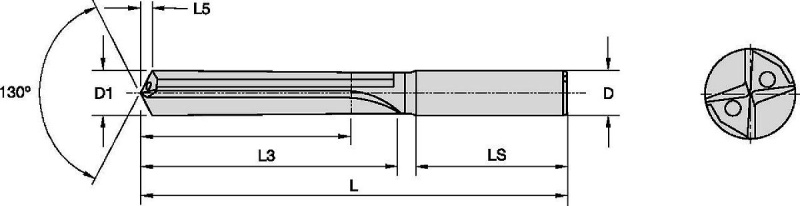

Размеры цельных твердосплавных сверл Kennametal

			short			long			extra long
Ø	DIN 6535		~3 x D			~5 x D			~8 x D
D1	D	LS min	L	L3	L4	L	L3	L4	L	L3	L4
-1.40	4	28	58	7	5	58	9	6	58	12	10
-1.90	4	28	58	9	6	58	12	9	58	18	15
-2.30	4	28	58	13	9	58	18	14	66	26	22
-2.99	4	28	58	17	12	58	22	17	66	30	25
-3.75	6	36	62	20	14	66	28	23	78	40	33
-4.75	6	36	66	24	17	74	36	29	87	49	41
-6.00	6	36	66	28	20	82	44	35	94	56	48
-7.00	8	36	79	34	24	91	53	43	105	67	57
-8.00	8	36	79	41	29	91	53	43	110	72	61
-10.00	10	40	89	47	35	103	61	49	122	80	68
-12.00	12	45	102	55	40	118	71	56	141	94	79
-14.00	14	45	107	60	43	124	77	60	155	108	91
-16.00	16	48	115	65	45	133	83	63	171	121	101
-18.00	18	48	123	73	51	143	93	71	185	135	113
-20.00	20	50	131	79	55	153	101	77	200	148	124
-22.00	20	50	141	86	60	167	112	85	217	162	136
-25.00	25	56	153	95	65	184	126	98	238	180	150

Режимы резания:

Сверла TX; Серия B411; Сплав KF1; Внутренний подвод СОЖ; Диаметр сверления 3–25 мм; Метрическая система

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0	25,4
K	1	115	120	140	mm/r	0,11–0,20	0,12–0,24	0,15–0,28	0,18–0,33	0,20–0,38	0,23–0,44	0,30–0,53	0,34–0,65	0,40–0,76
N	1	100	250	450	mm/r	0,12–0,25	0,13–0,29	0,16–0,35	0,20–0,42	0,26–0,50	0,32–0,57	0,36–0,69	0,42–0,82	0,59–0,96
	2	200	250	300	mm/r	0,13–0,21	0,14–0,26	0,16–0,32	0,20–0,37	0,27–0,44	0,32–0,52	0,38–0,64	0,44–0,78	0,60–0,96
	3	100	150	300	mm/r	0,11–0,18	0,12–0,20	0,15–0,24	0,18–0,30	0,20–0,38	0,23–0,44	0,30–0,53	0,34–0,65	0,40–0,76
	4	100	170	250	mm/r	0,10–0,16	0,12–0,20	0,14–0,26	0,16–0,28	0,18–0,32	0,20–0,36	0,22–0,40	0,24–0,44	0,28–0,50

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750	1/1 1.000
K	1	380	390	460	IPR	.004–.008	.005–.009	.006–.011	.007–.013	.008–.015	.009–.017	.012–.021	.013–.026	.016–.030
N	1	330	820	1480	IPR	.005–.010	.005–.011	.006–.014	.008–.017	.010–.020	.013–.022	.014–.027	.017–.032	.023–.038
	2	660	820	980	IPR	.005–.008	.006–.010	.006–.013	.008–.015	.011–.017	.013–.021	.015–.025	.017–.031	.024–.038
	3	330	490	980	IPR	.004–.007	.005–.008	.006–.009	.007–.012	.008–.015	.009–.017	.012–.021	.013–.026	.016–.030
	4	330	560	820	IPR	.004–.006	.005–.008	.006–.010	.006–.011	.007–.013	.008–.014	.009–.016	.009–.017	.011–.020



		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0	25,4
K	1	115	60	140	mm/dev	0,11–0,20	0,12–0,24	0,15–0,28	0,18–0,33	0,20–0,38	0,23–0,44	0,30–0,53	0,34–0,65	0,40–0,76
N	1	100	250	450	mm/dev	0,16–0,25	0,19–0,29	0,23–0,35	0,27–0,42	0,31–0,50	0,36–0,57	0,44–0,69	0,52–0,82	0,62–0,96
	2	200	100	300	mm/dev	0,15–0,23	0,17–0,28	0,21–0,34	0,25–0,39	0,30–0,46	0,34–0,54	0,42–0,67	0,52–0,82	0,61–0,96
	4	100	170	250	mm/dev	0,16–0,28	0,15–0,32	0,19–0,36	0,23–0,40	0,25–0,44	0,28–0,48	0,32–0,56	0,35–0,63	0,42–0,72

Особенности:

Применение:

Tolerance:

Dimension:

Размеры цельных твердосплавных сверл Kennametal

Режимы резания:

Сверла TX; Серия B411; Сплав KF1; Внутренний подвод СОЖ; Диаметр сверления 3–25 мм; Метрическая система
