Описание

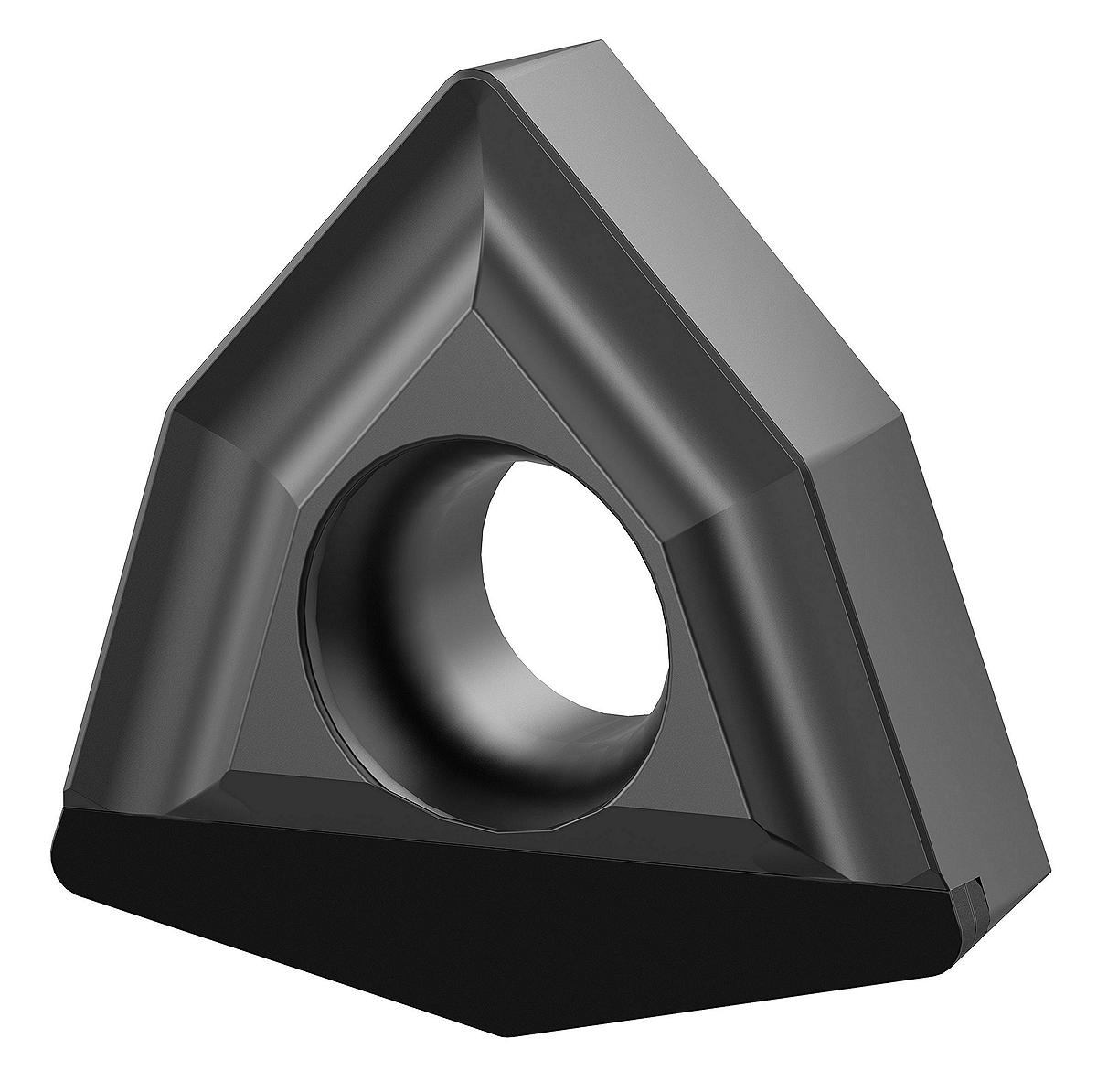

Drill Fix DFT; ST Inserts. Drill Fix DFT; ST Inserts. Drill Fix DFT • Пластины
Особенности:
- Режущие пластины со вставками из PCD для обработки цветных металлов.
- Чрезвычайно высокая износостойкость увеличивает срок службы инструмента.
- Высокие подачи обеспечивают повышение производительности.

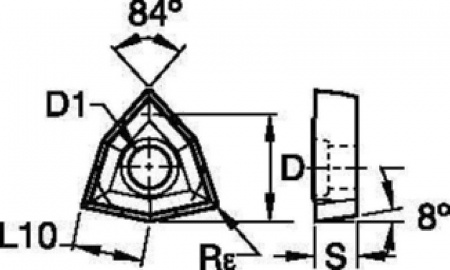

| SAP Material Number | ISO Catalog Number | [Rε] Corner Radius | [D1] Insert Hole Size | [S] Insert Thickness | [L10] Insert Cutting Edge Length | [D] Insert IC Size |
|---|---|---|---|---|---|---|
| 4115433 | DFT05T308ST | 0.8000 | 3.4000 | 3.7500 | 5.1900 | 8.0000 |
| 4115434 | DFT06T308ST | 0.8000 | 4.4000 | 3.7500 | 6.5200 | 10.0000 |
| 4115435 | DFT070408ST | 0.8000 | 4.4000 | 4.7500 | 7.8400 | 12.0000 |
| 4115436 | DFT090508ST | 0.8000 | 5.5000 | 5.1900 | 9.8300 | 15.0000 |
| 4115437 | DFT110508ST | 0.8000 | 5.8500 | 4.8100 | 11.5300 | 17.6000 |
Warning:
ВНИМАНИЕ; Drill Fix DFR
| WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders. |
Dimension:
| D | LS | CS |
| 32 | 58 | R 1/4 BSP |
| 40 | 68 | R 1/4 BSP |
| 50 | 68 | R 1/4 BSP |
Режимы резания:
DFT; PCD; Метрическая система
| Metric | |||||||||||||||
| Material Group | Condition | Pocket Seat | Geometry | Grade | Cutting Speed vc | Recommended Feed Rate (f) by Diameter | |||||||||
| Range m/min | |||||||||||||||
| Min | Starting Value | Max | Ø | DFT03 16 24,00mm | DFT05 25 32,00mm | DFT06 33 40,00mm | DFT07 41 48,00mm | DFT09 49 68,00mm | DFT11 69 82,00mm | ||||||
| N | 1 | S | O | ST/C | KD1425 | 480 | 720 | 864 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 |
| I | ST/C | KD1425 | |||||||||||||
| 2 | S | O | ST/C | KD1425 | 447 | 670 | 804 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST/C | KD1425 | |||||||||||||
| 3 | S | O | ST/C | KD1425 | 413 | 619 | 743 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST/C | KD1425 | |||||||||||||
| 4 | S | O | ST/C | KD1425 | 447 | 670 | 804 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST/C | KD1425 | |||||||||||||
| 5 | S | O | ST/C | KD1425 | 480 | 720 | 864 | mm/r | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| I | ST/C | KD1425 | |||||||||||||
| Inch | |||||||||||||||
| Material Group | Condition | Pocket Seat | Geometry | Grade | Cutting Speed vc | Recommended Feed Rate (f) by Diameter | |||||||||
| Range SFM | |||||||||||||||
| Min | Starting Value | Max | Ø | DFT03 .625–.969" | DFT05 .984–1.250" | DFT06 1.313–1.563" | DFT07 1.625–1.875" | DFT09 1.938–2.125" | DFT11 2.750–3.250" | ||||||
| N | 1 | S | O | ST/C | KD1425 | 1575 | 2362 | 2834 | IPR | .002–.003 | .003–.004 | .004–.006 | .005–.006 | .006–.007 | .006–.007 |
| I | ST/C | KD1425 | |||||||||||||
| 2 | S | O | ST/C | KD1425 | 1465 | 2197 | 2636 | IPR | .002–.003 | .003–.004 | .004–.006 | .005–.006 | .006–.007 | .006–.007 | |
| I | ST/C | KD1425 | |||||||||||||
| 3 | S | O | ST/C | KD1425 | 1355 | 2032 | 2438 | IPR | .002–.003 | .003–.004 | .004–.006 | .005–.006 | .006–.007 | .006–.007 | |
| I | ST/C | KD1425 | |||||||||||||
| 4 | S | O | ST/C | KD1425 | 1465 | 2197 | 2636 | IPR | .002–.003 | .003–.004 | .004–.006 | .005–.006 | .006–.007 | .006–.007 | |
| I | ST/C | KD1425 | |||||||||||||
| 5 | S | O | ST/C | KD1425 | 1575 | 2362 | 2834 | IPR | .002–.003 | .003–.004 | .004–.006 | .005–.006 | .006–.007 | .006–.007 | |
| I | ST/C | KD1425 | |||||||||||||
| Metric | |||||||||||||||
| Cutting Speed vc | |||||||||||||||
| Range m/min | Recommended Feed Rate (f) by Diameter | ||||||||||||||
| Material Group | Condition | Pocket Seat | Geometry | Grade | Min | Starting Value | Max | Ø | DFT03 16 24,00mm | DFT05 25 32,00mm | DFT06 33 40,00mm | DFT07 41 48,00mm | DFT09 49 68,00mm | DFT11 69 82,00mm | |
| N | 1 | S | O | ST/C | KD1425 | 480 | 720 | 864 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 |
| 1 | S | I | ST/C | KD1425 | 480 | 720 | 864 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | S | O | ST/C | KD1425 | 447 | 670 | 804 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 2 | S | I | ST/C | KD1425 | 447 | 670 | 804 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | S | O | ST/C | KD1425 | 413 | 619 | 743 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 3 | S | I | ST/C | KD1425 | 413 | 619 | 743 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | S | O | ST/C | KD1425 | 447 | 670 | 804 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 4 | S | I | ST/C | KD1425 | 447 | 670 | 804 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | S | O | ST/C | KD1425 | 480 | 720 | 864 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
| 5 | S | I | ST/C | KD1425 | 480 | 720 | 864 | mm/omw | 0,05–0,07 | 0,07–0,09 | 0,10–0,14 | 0,12–0,16 | 0,14–0,18 | 0,14–0,18 | |
