Центральные пластины KSEM-HPCCL

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

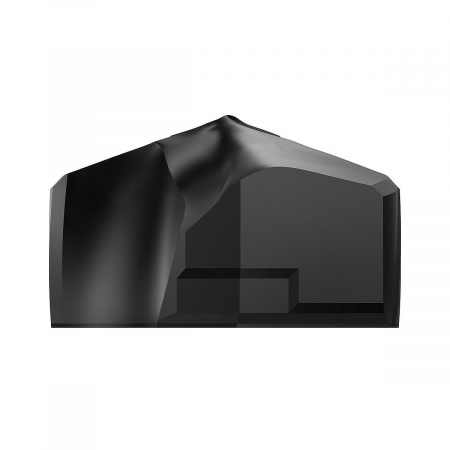

Центральные пластины KSEM-HPCCL. Твердосплавные пластины KSEM. Твердосплавные пластины KSEM™

Особенности:

Пластины KSEM KC7410 HPCCL обеспечивают повышение стойкости инструмента и надежности процесса обработки всех видов чугуна. Геометрия увеличивает осевые силы резания, обеспечивая высокую производительность.
Геометрия HPCCL с широкой и прочной перемычкой предотвращает скопление материала в центре, позволяя вести обработку на повышенных подачах. Вершина с фаской и прочные кромки обеспечивают высокое качество обработанного отверстия и продлевают срок службы инструмента.
KC7410 представляет собой твердый сплав с мелкозернистой основой и многослойным покрытием на основе AlCr. Высокая красностойкость сплава обеспечивает непревзойденную износостойкость при обработке чугуна.
Пластины из сплава KC7410 с геометрией HPCCL рекомендуются для обработки всех видов чугуна, в особенности чугуна с вермикулярным графитом или отпущенного ковкого чугуна, и при обработке в сложных условиях.

Применение:

Drilling
Drilling: Inclined Exit
Tool Dimensions: 2flute/2margin/coolant
Drilling: Stacked Plates

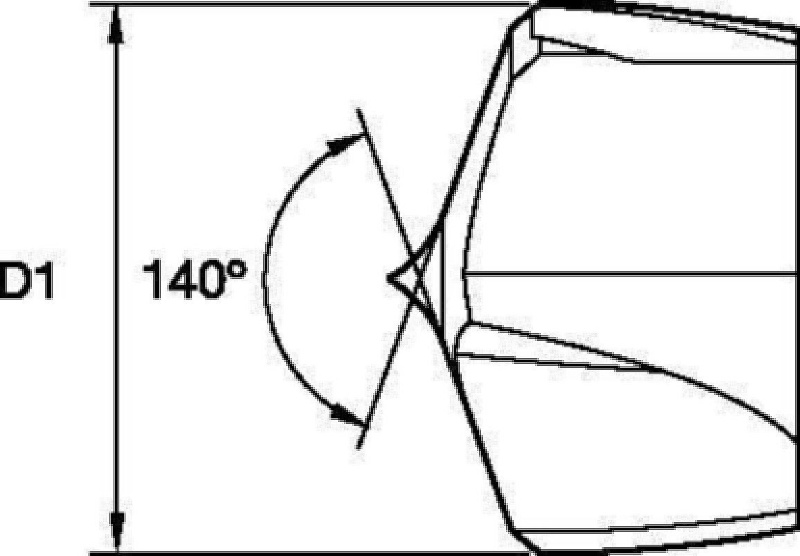

SAP Material Number	ISO Catalog Number	[L5] Drill Point Length	[D1] Drill Diameter	[SSC] Insert Seat Size
3884395	KSEM1250HPCCLM	2.0600	12.5000	C
3884465	KSEM1293HPCCLM	2.1400	12.9300	C
3884396	KSEM1300HPCCLM	2.1500	13.0000	C
3884397	KSEM1350HPCCLM		13.5000	C
3884398	KSEM1400HPCCLM		14.0000	B
3884399	KSEM1450HPCCLM		14.5000	B
3884469	KSEM1468HPCCLM	2.4700	14.6800	A
3884400	KSEM1500HPCCLM	2.5300	15.0000	A
3884401	KSEM1550HPCCLM	2.6200	15.5000	A
3884471	KSEM1588HPCCLM		15.8800	1
3884402	KSEM1600HPCCLM	2.7200	16.0000	1
3884473	KSEM1627HPCCLM		16.2700	1
3884433	KSEM1650HPCCLM		16.5000	1
3884474	KSEM1667HPCCLM	2.8400	16.6700	1
3884434	KSEM1700HPCCLM	2.9100	17.0000	1
3884475	KSEM1707HPCCLM		17.0700	1
3884476	KSEM1746HPCCLM	2.9900	17.4600	1
3884435	KSEM1750HPCCLM		17.5000	1
3884436	KSEM1800HPCCLM	3.0900	18.0000	1
3884477	KSEM1826HPCCLM		18.2600	2
3884437	KSEM1850HPCCLM		18.5000	2
3884438	KSEM1900HPCCLM	3.2800	19.0000	2
3884478	KSEM1905HPCCLM	3.2900	19.0500	2
3884439	KSEM1950HPCCLM		19.5000	2
3884481	KSEM1984HPCCLM		19.8400	2
3884440	KSEM2000HPCCLM		20.0000	3
3884482	KSEM2024HPCCLM	3.5200	20.2400	3
3884441	KSEM2050HPCCLM	3.5600	20.5000	3
3884483	KSEM2064HPCCLM		20.6400	3
3884442	KSEM2100HPCCLM	3.6600	21.0000	3
3884443	KSEM2150HPCCLM	3.7500	21.5000	3
3884444	KSEM2200HPCCLM	3.8500	22.0000	3
4142614	KSEM2210HPCCLM	3.8700	22.1000	4
3884485	KSEM2223HPCCLM	3.8900	22.2300	4
3884486	KSEM2244HPCCLM	3.9300	22.4400	4
3884445	KSEM2250HPCCLM	3.9400	22.5000	4
3884446	KSEM2300HPCCLM		23.0000	4
3884487	KSEM2342HPCCLM		23.4200	4
3884447	KSEM2350HPCCLM		23.5000	4
3884488	KSEM2381HPCCLM		23.8100	4
3884448	KSEM2400HPCCLM		24.0000	4
3884449	KSEM2450HPCCLM	4.3200	24.5000	5
3884489	KSEM2461HPCCLM	4.3400	24.6100	5
3884450	KSEM2500HPCCLM	4.4100	25.0000	5
3884490	KSEM2540HPCCLM		25.4000	5
3884451	KSEM2550HPCCLM	4.5100	25.5000	5
3884491	KSEM2567HPCCLM		25.6700	5
3884452	KSEM2600HPCCLM	4.6000	26.0000	5
3884492	KSEM2619HPCCLM	4.6400	26.1900	6
3884453	KSEM2650HPCCLM	4.7000	26.5000	6
3884454	KSEM2700HPCCLM		27.0000	6
3884455	KSEM2750HPCCLM		27.5000	6
3884456	KSEM2800HPCCLM		28.0000	6
3884457	KSEM2850HPCCLM		28.5000	7
3884496	KSEM2858HPCCLM		28.5800	7
3884458	KSEM2900HPCCLM	5.1700	29.0000	7
3884497	KSEM2937HPCCLM		29.3700	7
3884459	KSEM2950HPCCLM	5.2600	29.5000	7
3884460	KSEM3000HPCCLM		30.0000	7
3884499	KSEM3016HPCCLM	5.3900	30.1600	8
3884461	KSEM3050HPCCLM	5.4500	30.5000	8
3884462	KSEM3100HPCCLM		31.0000	8
3884500	KSEM3175HPCCLM	5.6900	31.7500	8
3884463	KSEM3200HPCCLM		32.0000	8
5515172	KSEM3300HPCCLM	5.9200	33.0000	9
5515173	KSEM3400HPCCLM	6.1100	34.0000	9
5515174	KSEM3500HPCCLM	6.3000	35.0000	9
5515175	KSEM3600HPCCLM	6.4900	36.0000	9
5515176	KSEM3700HPCCLM	6.6800	37.0000	10
5515177	KSEM3800HPCCLM	6.8600	38.0000	10
5515178	KSEM3900HPCCLM	7.0500	39.0000	10
4140842	KSEM3920HPCCLM	7.0900	39.2000	10
5515179	KSEM4000HPCCLM	7.2400	40.0000	10

Tolerance:

KSEM FEG/PC • Tolerances	Metric
D1 metric	tolerance k7
12,5–18	+0,001/+0,019
18–30	+0,002/+0,023
30–40	+0,002/+0,027

KSEM FEG/PC • Tolerances	Inch
D1 inch	tolerance k7
.500–.709	+.0000/+.0008
.709–1.181	+.0000/+.0009
1.181–1.575	+.0000/+.0010

KSEM HP/SPL • Tolerances	Metric
D1 metric	tolerance h8 +/-
12,5–18	+0,000/-0,027
18–30	+0,000/-0,033
30–40	+0,000/-0,039

KSEM HP/SPL • Tolerances	Inch
D1 inch	tolerance h8 +/-
.500–.709	+.000/-.0010
.709–1.181	+.000/-.0013
1.181–1.575	+.000/-.0015

Dimension:


D1		3 x D				5 x D				7 x D			10 x D
mm	in	L	L1	L4 max	wrench	L	L1	L4 max	wrench	L	L4 max	wrench	L	L4 max	wrench
12,50	.4921	111	-	42	170.294	139	-	70	170.294	167	98	170.295	195	125	170.296
13,00	.5118	111	-	42	170.294	139	-	70	170.294	167	98	170.295	200	130	170.296
13,50	.5315	111	-	42	170.294	139	-	70	170.294	167	98	170.295	205	135	170.296
13,51	.5319	111	-	42	170.289	139	-	70	170.289	167	98	170.290	205	135	170.291
14,00	.5512	111	-	42	170.289	139	-	70	170.289	167	98	170.290	210	140	170.291
14,50	.5709	122	-	48	170.289	154	-	80	170.289	186	112	170.290	220	145	170.291
14,51	.5713	122	-	48	170.289	154	-	80	170.289	186	112	170.290	220	145	170.291
15,00	.5906	122	-	48	170.289	154	-	80	170.289	186	112	170.290	225	150	170.291
15,50	.6102	122	-	48	170.289	154	-	80	170.289	186	112	170.290	230	155	170.291
16,00	.6299	122	-	48	170.270	154	-	80	170.270	186	112	170.270	234	160	170.271
16,50	.6496	130	-	54	170.270	166	-	90	170.270	202	126	170.271	241	165	170.281
17,00	.6693	130	-	54	170.270	166	-	90	170.270	202	126	170.271	246	170	170.281
17,50	.6890	130	-	54	170.270	166	-	90	170.270	202	126	170.271	251	175	170.281
18,00	.7087	130	-	54	170.270	166	-	90	170.270	202	126	170.271	256	180	170.281
18,01	.7091		-			184	-	100	170.270			170.271	269	185	170.281
18,50	.7283	144	-	60	170.270	184	-	100	170.270	224	140	170.271	269	185	170.281
19,00	.7480	144	-	60	170.270	184	-	100	170.270	224	140	170.271	274	190	170.281
19,50	.7677	144	-	60	170.270	184	-	100	170.270	224	140	170.271	279	195	170.281
20,00	.7874	153	-	60	170.272	197	-	100	170.272	241	140	170.273	297	200	170.282
20,50	.8071	153	-	66	170.272	197	-	110	170.272	241	154	170.273	297	205	170.282
21,00	.8268	153	-	66	170.272	197	-	110	170.272	241	154	170.273	297	210	170.282
21,50	.8465	153	-	66	170.272	197	-	110	170.272	241	154	170.273	307	215	170.282
22,00	.8661	153	-	66	170.272	197	-	110	170.272	241	154	170.273	307	220	170.282
22,01	.8665		-			209	-	120	170.272			170.273	319	225	170.282
22,50	.8858	161	-	72	170.272	209	-	120	170.272	257	168	170.273	319	225	170.282
23,00	.9055	161	-	72	170.272	209	-	120	170.272	257	168	170.273	319	230	170.282
23,50	.9252	161	-	72	170.272	209	-	120	170.272	257	168	170.273	329	235	170.282
24,00	.9449	161	-	72	170.272	209	-	120	170.272	257	168	170.273	329	240	170.282
24,01	.9453		-			226	-	130	170.274				346	245	170.283
24,50	.9646	174	-	78	170.274	226	-	130	170.274	278	182	170.275	346	245	170.283
25,00	.9843	174	-	78	170.274	226	-	130	170.274	278	182	170.275	346	250	170.283
25,50	10.039	174	-	78	170.274	226	-	130	170.274	278	182	170.275	356	255	170.283
26,00	10.236	174	-	78	170.274	226	-	130	170.274	278	182	170.275	356	260	170.283
26,01	10.240		-			238	-	140	170.274			170.275	363	265	170.283
26,50	10.433	182	-	84	170.274	238	-	140	170.274	294	196	170.275	363	265	170.283
27,00	10.630	182	-	84	170.274	238	-	140	170.274	294	196	170.275	368	270	170.283
27,50	10.827	182	-	84	170.274	238	-	140	170.274	294	196	170.275	378	275	170.283
28,00	11.024	182	-	84	170.274	238	-	140	170.274	294	196	170.275	378	280	170.283
28,02	11.028		-			250	-	150	170.276				390	285	170.284
28,50	11.220	190	-	90	170.276	250	-	150	170.276	310	210	170.277	390	285	170.284
29,00	11.417	190	-	90	170.276	250	-	150	170.276	310	210	170.277	390	290	170.284
29,50	11.614	190	-	90	170.276	250	-	150	170.276	310	210	170.277	400	295	170.284
30,00	11.811	190	-	90	170.276	250	-	150	170.276	310	210	170.277	400	300	170.284
30,01	11.815		-			264	-	160	170.276			170.277	414	305	170.284
30,50	12.008	200	-	96	170.276	264	-	160	170.276	328	224	170.277
31,00	12.205	200	-	96	170.276	264	-	160	170.276	328	224	170.277	414	310	170.284
31,50	12.402	200	-	96	170.276	264	-	160	170.276	328	224	170.277
32,00	12.598	200	-	96	170.276	264	-	160	170.276	328	224	170.277	424	320	170.284
32,01	12.602	220	159	99	170.276	293	225	165	170.277
33,00	12.992	227	159	99	170.276	293	225	165	170.277
34,00	13.386	225	157	102	170.276	293	225	170	170.277
35,00	13.780	235	167	105	170.276	305	237	175	170.277
36,00	14.173	233	165	108	170.276	305	237	180	170.277
36,01	14.177	237	176	111	170.276	318	250	185	170.277
37,00	14.567	244	176	111	170.276	318	250	185	170.277
38,00	14.961	242	174	114	170.276	318	250	190	170.277
39,00	15.354	252	184	117	170.276	330	262	195	170.277
40,00	15.748	250	182	120	170.276	330	262	200	170.277

										7 x D			10 x D
D1		3 x D				5 x D				L1	L4 max	wrench	L1	L4 max	wrench
mm	in	L	L1	L4 max	wrench	L	L1	L4 max	wrench	5.63	3.50	170.295	7.75	5.00	170.296
12,50	.4921	111	-	42	170.294	139	-	70	170.294	6.13	3.50	170.295
13,00	.5118	111	-	42	170.294	139	-	70	170.294	6.25	3.56	170.295	7.88	5.09	170.296
13,50	.5315	111	-	42	170.294	139	-	70	170.294	6.25	3.61	170.295	8.00	5.16	170.296
13,51	.5319	111	-	42	170.289	139	-	70	170.289	6.38	3.72	170.295	8.13	5.31	170.296
14,00	.5512	111	-	42	170.289	139	-	70	170.289	6.50	3.83	170.290	8.25	5.47	170.291
14,50	.5709	122	-	48	170.289	154	-	80	170.289	6.63	3.94	170.290	8.38	5.63	170.291
14,51	.5713	122	-	48	170.289	154	-	80	170.289	6.75	4.05	170.290	8.50	5.78	170.291
15,00	.5906	122	-	48	170.289	154	-	80	170.289	6.88	4.16	170.290	8.75	5.94	170.291
15,50	.6102	122	-	48	170.289	154	-	80	170.289	7.00	4.27	170.290	8.88	6.09	170.291
16,00	.6299	122	-	48	170.270	154	-	80	170.270	7.38	4.41	170.270	9.00	6.25	170.281
16,50	.6496	130	-	54	170.270	166	-	90	170.270	8.00	4.59	170.271	9.13	6.34	170.281
17,00	.6693	130	-	54	170.270	166	-	90	170.270	8.00	4.96	170.271	9.38	6.56	170.281
17,50	.6890	130	-	54	170.270	166	-	90	170.270	8.00	4.96	170.271	9.75	6.88	170.281
18,00	.7087	130	-	54	170.270	166	-	90	170.270	8.88	5.51	170.271	10.25	7.19	170.281
18,01	.7091		-			184	-	100	170.270	8.88	5.51	170.271	10.50	7.50	170.281
18,50	.7283	144	-	60	170.270	184	-	100	170.270	9.88	5.51	170.281	11.50	7.50	170.281
19,00	.7480	144	-	60	170.270	184	-	100	170.270	8.88	5.51	170.271
19,50	.7677	144	-	60	170.270	184	-	100	170.270				11.50	7.59	170.281
20,00	.7874	153	-	60	170.272	197	-	100	170.272	9.88	5.51	170.281	11.75	7.81	170.281
20,50	.8071	153	-	66	170.272	197	-	110	170.272	10.25	6.06	170.273	12.13	8.13	170.282
21,00	.8268	153	-	66	170.272	197	-	110	170.272	10.25	6.06	170.273	12.50	8.44	170.282
21,50	.8465	153	-	66	170.272	197	-	110	170.272	10.88	6.61	170.282	12.75	8.75	170.282
22,00	.8661	153	-	66	170.272	197	-	110	170.272	11.13	6.61	170.282
22,01	.8665		-			209	-	120	170.272	10.88	6.61	170.282	12.88	8.84	170.282
22,50	.8858	161	-	72	170.272	209	-	120	170.272	10.88	6.61	170.282	13.13	9.06	170.282
23,00	.9055	161	-	72	170.272	209	-	120	170.272	10.88	6.61	170.282	13.44	9.38	170.282
23,50	.9252	161	-	72	170.272	209	-	120	170.272	11.63	7.17	170.275	13.88	9.69	170.283
24,00	.9449	161	-	72	170.272	209	-	120	170.272	11.63	7.17	170.283	14.00	9.84	170.283
24,01	.9453		-			226	-	130	170.274	11.63	7.17	170.283	14.13	10.00	170.283
24,50	.9646	174	-	78	170.274	226	-	130	170.274	11.88	7.17	170.283	14.38	10.00	170.283
25,00	.9843	174	-	78	170.274	226	-	130	170.274	12.25	7.08	170.283	14.50	10.11	170.283
25,50	10.039	174	-	78	170.274	226	-	130	170.274	12.50	7.72	170.283	14.75	10.31	170.283
26,00	10.236	174	-	78	170.274	226	-	130	170.274	12.50	7.72	170.283	15.13	10.63	170.283
26,01	10.240		-			238	-	140	170.274	12.50	7.72	170.283	15.50	10.94	170.283
26,50	10.433	182	-	84	170.274	238	-	140	170.274	13.13	8.27	170.284	15.75	11.25	170.284
27,00	10.630	182	-	84	170.274	238	-	140	170.274	13.13	8.27	170.284	16.13	11.56	170.284
27,50	10.827	182	-	84	170.274	238	-	140	170.274	13.75	8.82	170.284	16.50	11.88	170.284
28,00	11.024	182	-	84	170.274	238	-	140	170.274	13.75	8.82	170.284	16.88	12.19	170.284
28,02	11.028		-			250	-	150	170.276	13.75	8.82	170.284	17.13	12.50	170.284
28,50	11.220	190	-	90	170.276	250	-	150	170.276	14.25	8.82	170.284	17.63	12.50	170.284
29,00	11.417	190	-	90	170.276	250	-	150	170.276
29,50	11.614	190	-	90	170.276	250	-	150	170.276
30,00	11.811	190	-	90	170.276	250	-	150	170.276
30,01	11.815		-			264	-	160	170.276
30,50	12.008	200	-	96	170.276	264	-	160	170.276
31,00	12.205	200	-	96	170.276	264	-	160	170.276
31,50	12.402	200	-	96	170.276	264	-	160	170.276
32,00	12.598	200	-	96	170.276	264	Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 979-05-66 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
