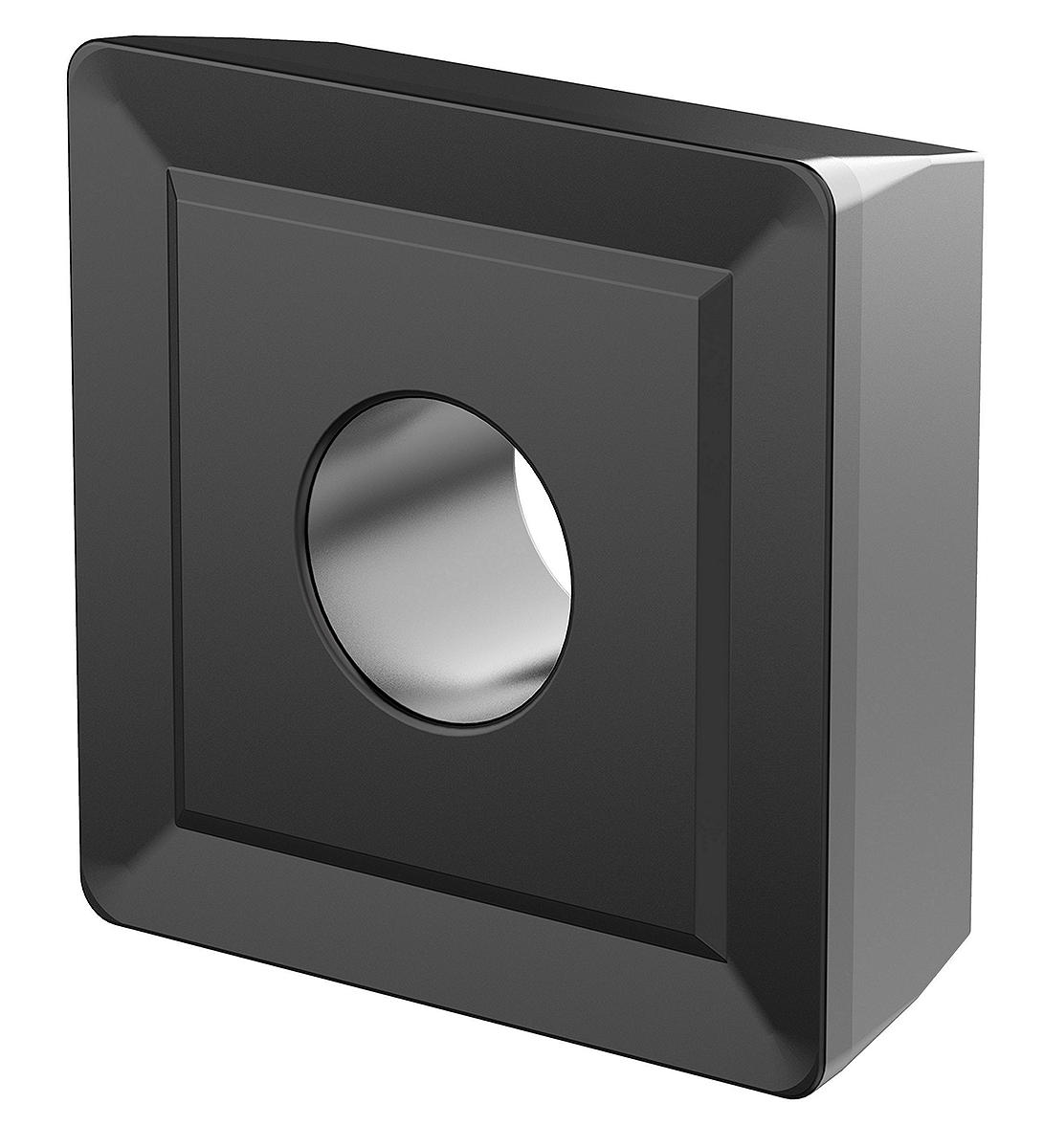

Drill Fix DFSP; FP Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

Drill Fix DFSP; FP Inserts. Drill Fix DFSP; FP Inserts. Drill Fix DFSP • Пластины

Особенности:

Четыре режущие кромки на каждой пластине.
Геометрия стружколома с положительным передним углом рекомендуется для обработки большинства материалов на больших подачах в стабильных условиях.
Дополнительные пластины из сплавов Beyond с увеличенным радиусом скругления.

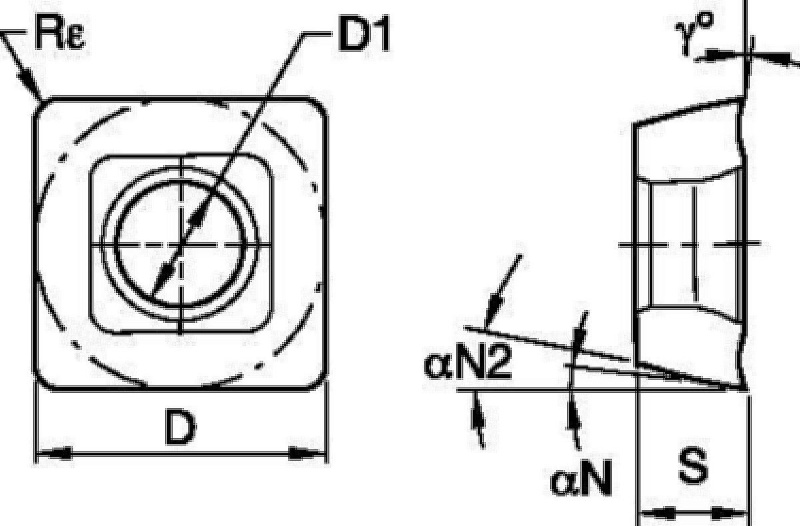

SAP Material Number	ISO Catalog Number	[Clearance Angle Major	Clearance Angle Major Second	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[GAA] Insert Rake Angle	[D] Insert IC Size
5534147	SPGX060304FP	7.000	11.000	0.4000	2.6500	3.1800	6.000	6.3500
5534252	SPGX060304FP	7.000	11.000	0.4000	2.6500	3.1800	6.000	6.3500
5534267	SPGX060304FP	7.000	11.000	0.4000	2.6500	3.1800	6.000	6.3500
5534268	SPGX070304FP	7.000	11.000	0.4000	2.8500	3.1800	6.000	7.9400
5534230	SPGX070304FP	7.000	11.000	0.4000	2.8500	3.1800	6.000	7.9400
5534255	SPGX070304FP	7.000	11.000	0.4000	2.8500	3.1800	6.000	7.9400
4042840	SPGX070308FP	7.000	11.000	0.8000	2.8500	3.1800	6.000	7.9400
4042933	SPGX070308FP	7.000	11.000	0.8000	2.8500	3.1800	6.000	7.9400
4042887	SPGX070308FP	7.000	11.000	0.8000	2.8500	3.1800	6.000	7.9400
5534269	SPPX09T308FP	7.000	11.000	0.8000	3.6000	3.9700	6.000	9.5250
5534258	SPPX09T308FP	7.000	11.000	0.8000	3.6000	3.9700	6.000	9.5250
5534233	SPPX09T308FP	7.000	11.000	0.8000	3.6000	3.9700	6.000	9.5250
4042841	SPPX09T310FP	7.000	11.000	1.0000	3.6000	3.9700	6.000	9.5250
4042936	SPPX09T310FP	7.000	11.000	1.0000	3.6000	3.9700	6.000	9.5250
4042890	SPPX09T310FP	7.000	11.000	1.0000	3.6000	3.9700	6.000	9.5250
5534261	SPPX120408FP	7.000	11.000	0.8000	4.6000	4.7600	6.000	12.7000
5534270	SPPX120408FP	7.000	11.000	0.8000	4.6000	4.7600	6.000	12.7000
5534236	SPPX120408FP	7.000	11.000	0.8000	4.6000	4.7600	6.000	12.7000
4042913	SPPX120412FP	7.000	11.000	1.2000	4.6000	4.7630	6.000	12.7000
4042939	SPPX120412FP	7.000	11.000	1.2000	4.6000	4.7630	6.000	12.7000
4042903	SPPX120412FP	7.000	11.000	1.2000	4.6000	4.7630	6.000	12.7000
5534264	SPPX15T508FP	7.000	11.000	0.8000	5.5000	5.9500	6.000	15.7320
5534239	SPPX15T508FP	7.000	11.000	0.8000	5.5000	5.9500	6.000	15.7320
5534271	SPPX15T508FP	7.000	11.000	0.8000	5.5000	5.9500	6.000	15.7320
4042914	SPPX15T512FP	7.000	11.000	1.2000	5.5000	5.9500	6.000	15.7320
4042942	SPPX15T512FP	7.000	11.000	1.2000	5.5000	5.9500	6.000	15.7320
4042906	SPPX15T512FP	7.000	11.000	1.2000	5.5000	5.9500	6.000	15.7320

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
20	45	—
32	58	R 1/4 BSP *
40	68	R 1/4 BSP
50	68	R 1/4 BSP


D	LS
20	50
25	56
32	60
40	70

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140

Metric
						Cutting Speed vc			Metric
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00-17,49	SPGX06 DFT03 17,50-21,99	SPGX07 DFT05 22.00-25,99	SPGX09 DFT05 26.00-32,99	SPGX12 DFT06/..07 33,00-43,99	SPGX15 DFT07/..09 44,00-55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	S	I	MD	KC7140	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	U	I	MD	KC7140	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	I	MD	KC7140	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	S	I	MD	KC7140	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	U	I	MD	KC7140	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	I	MD	KC7140	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	HP	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00–17,49	SPGX06 DFT03 17,50–21,99	SPGX07 DFT05 22.00–25,99	SPGX09 DFT05 26.00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	S	I	HP	KC7140	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	U	I	HP	KC7140	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	I	I	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
