Описание

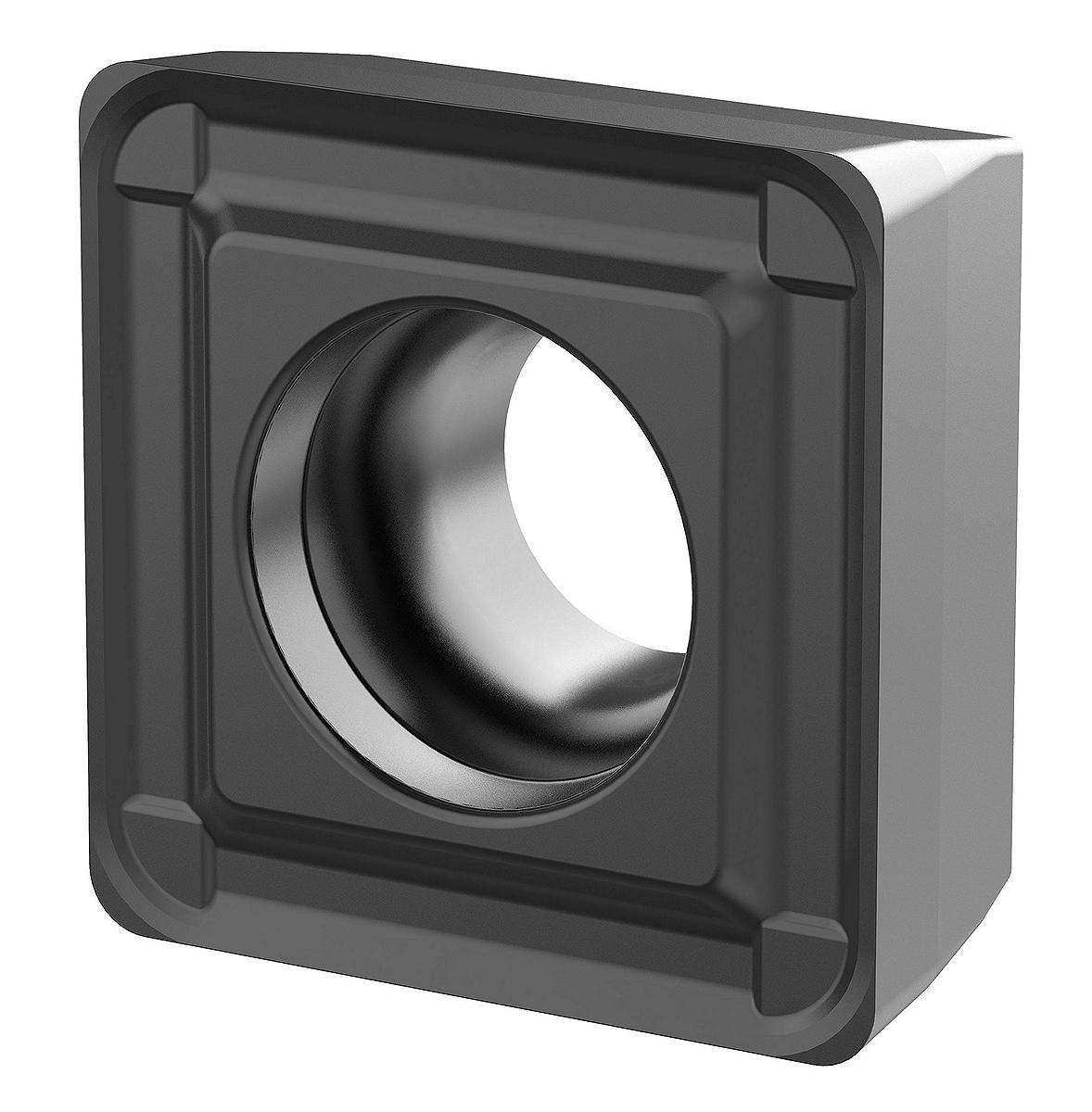

Drill Fix DFSP; HP Inserts. Drill Fix DFSP; HP Inserts. Drill Fix DFSP • Пластины

Особенности:

Четыре режущие кромки на каждой пластине.
Геометрия стружколома с большим положительным передним углом рекомендуется для обработки чугуна с шаровидным графитом и материалов, не образующих сливную стружку.
Дополнительные пластины из сплавов Beyond с увеличенным радиусом скругления.

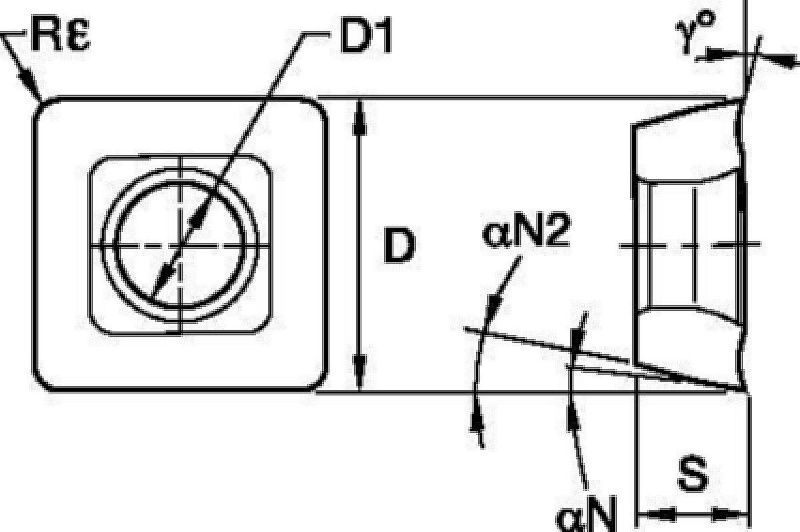

SAP Material Number	ISO Catalog Number	[Clearance Angle Major	Clearance Angle Major Second	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[GAA] Insert Rake Angle	[D] Insert IC Size
5692801	SPGX050204HP	7.000	11.000	0.4000	2.2500	2.3800	10.000	5.5600
5692729	SPGX050204HP	7.000	11.000	0.4000	2.2500	2.3800	10.000	5.5600
5692727	SPGX050204HP	7.000	11.000	0.4000	2.2500	2.3800	10.000	5.5600
1848593	SPGX060304RHP	7.000	11.000	0.4000	2.6500	3.1800	10.000	6.3500
5534148	SPGX060304RHP	7.000	11.000	0.4000	2.6500	3.1800	10.000	6.3500
5534253	SPGX060304RHP	7.000	11.000	0.4000	2.6500	3.1800	10.000	6.3500
1848597	SPGX070304RHP	7.000	11.000	0.4000	2.8500	3.1800	10.000	7.9400
5534231	SPGX070304RHP	7.000	11.000	0.4000	2.8500	3.1800	10.000	7.9400
5534256	SPGX070304RHP	7.000	11.000	0.4000	2.8500	3.1800	10.000	7.9400
4040135	SPGX070308HP	7.000	11.000	0.8000	2.8500	3.1800	10.000	7.9400
4042935	SPGX070308HP	7.000	11.000	0.8000	2.8500	3.1800	10.000	7.9400
4042889	SPGX070308HP	7.000	11.000	0.8000	2.8500	3.1800	10.000	7.9400
7064731	SPGX070308HP	7.000	11.000	0.8000	2.8500	3.1800	10.000	7.9400
1848601	SPPX09T308RHP	7.000	11.000	0.8000	3.6000	3.9700	10.000	9.5250
5534259	SPPX09T308RHP	7.000	11.000	0.8000	3.6000	3.9700	10.000	9.5250
5534234	SPPX09T308RHP	7.000	11.000	0.8000	3.6000	3.9700	10.000	9.5250
4042842	SPPX09T310HP	7.000	11.000	1.0000	3.6000	3.9700	10.000	9.5250
4042892	SPPX09T310HP	7.000	11.000	1.0000	3.6000	3.9700	10.000	9.5250
4042938	SPPX09T310HP	7.000	11.000	1.0000	3.6000	3.9700	10.000	9.5250
7064734	SPPX09T310HP	7.000	11.000	1.0000	3.6000	3.9700	10.000	9.5250
1848605	SPPX120408RHP	7.000	11.000	0.8000	4.6000	4.7630	10.000	12.7000
5534262	SPPX120408RHP	7.000	11.000	0.8000	4.6000	4.7630	10.000	12.7000
5534237	SPPX120408RHP	7.000	11.000	0.8000	4.6000	4.7630	10.000	12.7000
4040141	SPPX120412HP	7.000	11.000	1.2000	4.6000	4.7630	10.000	12.7000
4042905	SPPX120412HP	7.000	11.000	1.2000	4.6000	4.7630	10.000	12.7000
4042941	SPPX120412HP	7.000	11.000	1.2000	4.6000	4.7630	10.000	12.7000
7064736	SPPX120412HP	7.000	11.000	1.2000	4.6000	4.7630	10.000	12.7000
3774906	SPPX15T508RHP	7.000	11.000	0.8000	5.5000	5.9500	10.000	15.7320
5534265	SPPX15T508RHP	7.000	11.000	0.8000	5.5000	5.9500	10.000	15.7320
5534250	SPPX15T508RHP	7.000	11.000	0.8000	5.5000	5.9500	10.000	15.7320
4042915	SPPX15T512HP	7.000	11.000	1.2000	5.5000	5.9500	10.000	15.7320
4042944	SPPX15T512HP	7.000	11.000	1.2000	5.5000	5.9500	10.000	15.7320
4042908	SPPX15T512HP	7.000	11.000	1.2000	5.5000	5.9500	10.000	15.7320
7064738	SPPX15T512HP	7.000	11.000	1.2000	5.5000	5.9500	10.000	15.7320

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
20	45	—
32	58	R 1/4 BSP *
40	68	R 1/4 BSP
50	68	R 1/4 BSP


D	LS
20	50
25	56
32	60
40	70

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
			I	MD	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
			I	MD	KC7140

Metric
						Cutting Speed vc			Metric
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00-17,49	SPGX06 DFT03 17,50-21,99	SPGX07 DFT05 22.00-25,99	SPGX09 DFT05 26.00-32,99	SPGX12 DFT06/..07 33,00-43,99	SPGX15 DFT07/..09 44,00-55,00
P	1	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	1	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	S	O	MD	KCPK10	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	2	U	O	FP	KCU25	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	U	I	MD	KC7140	200	215	230	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	O	HP	KCU40	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	2	I	I	MD	KC7140	130	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	S	O	MD	KCPK10	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	S	I	MD	KC7140	260	285	320	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	3	U	O	FP	KCU25	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	U	I	MD	KC7140	180	195	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	O	HP	KCU40	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	3	I	I	MD	KC7140	110	120	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	S	O	FP	KCPK10	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	S	I	MD	KC7140	220	250	300	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	4	U	O	HP	KCU25	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	U	I	MD	KC7140	150	180	220	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	O	HP	KCU40	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	4	I	I	MD	KC7140	90	110	140	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	5	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	5	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	S	O	HP	KCU25	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	S	I	MD	KC7140	180	200	220	mm/r	0,06–0,11	0,08–0,14	0,10–0,18	0,14–0,25	0,16–0,30	0,18–0,30
	6	U	O	HP	KCU40	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	U	I	MD	KC7140	120	135	150	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	O	HP	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25
	6	I	I	MD	KC7140	70	85	100	mm/r	0,04–0,06	0,05–0,08	0,06–0,10	0,09–0,15	0,11–0,18	0,13–0,25

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	SPGX05 DFTX2 14–17,49	SPGX06 DFT03 17,5–21,99	SPGX07 DFT05 22,00–25,99	SPGX09 DFT05 26,00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	MD	KC7140
		U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
			I	HP	KC7140
		U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
			I	HP	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	SPGX05 DFTX2 14,00–17,49	SPGX06 DFT03 17,50–21,99	SPGX07 DFT05 22.00–25,99	SPGX09 DFT05 26.00–32,99	SPGX12 DFT06/..07 33,00–43,99	SPGX15 DFT07/..09 44,00–55,00
M	1	S	O	FP	KCU25	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	1	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	1	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	1	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	S	O	FP	KCU25	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	2	U	O	MD	KCU40	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	U	I	MD	KC7140	100	130	160	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	2	I	O	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	2	I	I	MD	KC7140	60	80	100	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
	3	S	O	HP	KCU25	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	S	I	HP	KC7140	100	130	160	mm/r	0,05–0,09	0,06–0,12	0,08–0,15	0,12–0,20	0,14–0,25	0,16–0,28
	3	U	O	HP	KCU40	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	U	I	HP	KC7140	80	110	140	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,20
	3	I	O	MD	KC7140	50	70	90	mm/r	0,03–0,05	0,04–0,07	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18
