Drill Fix DFR; GD Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

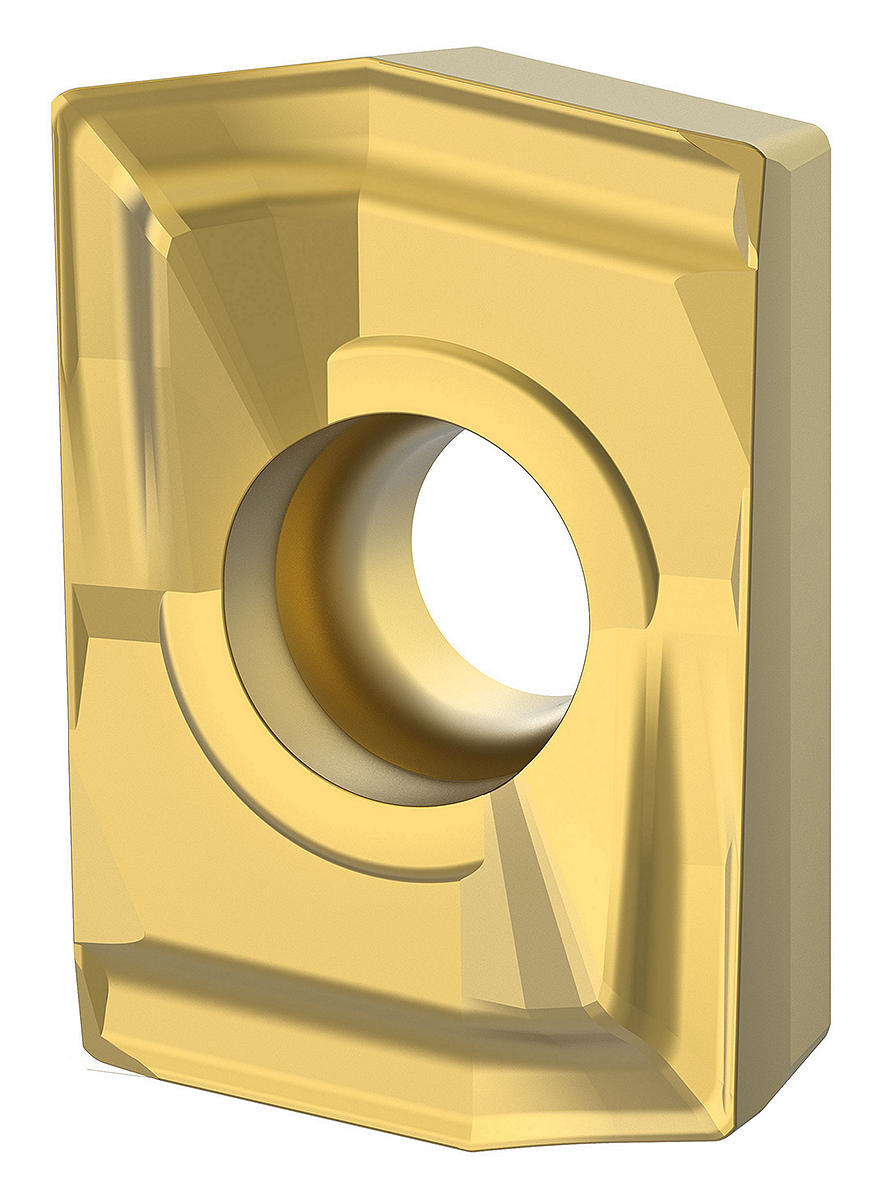

Drill Fix DFR; GD Inserts. Drill Fix DFR; GD Inserts. Drill Fix DFR • Пластины

Особенности:

Геометрия стружколома общего назначения рекомендуется для обработки чугуна с шаровидным графитом и материалов, не образующих сливную стружку.
Рекомендуется использовать в качестве периферийных пластин.

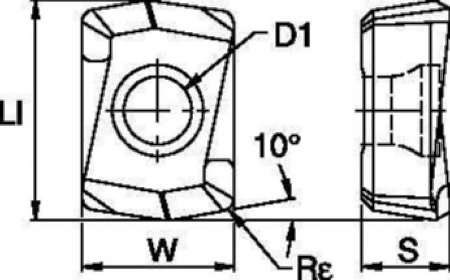

SAP Material Number	ISO Catalog Number	[W] Insert Width	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[LI] Insert Length
5065554	DFR020204GD	4.9000	0.4000	2.3000	2.7900	7.1200
5066798	DFR020204GD	4.9000	0.4000	2.3000	2.7900	7.1200
1749648	DFR020204GD	4.9000	0.4000	2.3000	2.7900	7.1200
5068267	DFR020204GD	4.9000	0.4000	2.3000	2.7900	7.1200
5065558	DFR030204GD	6.0000	0.4000	2.5000	2.8800	8.7100
5067312	DFR030204GD	6.0000	0.4000	2.5000	2.8800	8.7100
1806435	DFR030204GD	6.0000	0.4000	2.5000	2.8800	8.7100
5068268	DFR030204GD	6.0000	0.4000	2.5000	2.8800	8.7100
5065661	DFR040304GD	7.3800	0.4000	2.8500	3.7900	10.7590
5067314	DFR040304GD	7.3800	0.4000	2.8500	3.7900	10.7590
1806437	DFR040304GD	7.3800	0.4000	2.8500	3.7900	10.7590
5068280	DFR040304GD	7.3800	0.4000	2.8500	3.7900	10.7590

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:

Dimensions; Хвостовик DFR Whistle Notch (WD)


D	LS
20	45
25	45
32	58


D	LS
20	50


D	LS
20	50

Режимы резания:

DFR; PCD; Метрическая система

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	MD	KC7140
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
		I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
			I	LD	KC7140
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
		I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
			I	LD	KC7140
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,07–0,13	0,08–0,16	0,10–0,18
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR02... 12,50–16,00mm	DFR03... 16,50–20,00mm	DFR04... 20,50–24,00mm
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	S	I	MD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	O	MD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	U	I	MD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	1	I	I	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	O	GD	KCPK10	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	S	I	LD	KC7140	310	325	360	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	O	GD	KCU40	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	U	I	LD	KC7140	200	215	230	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	O	MD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	2	I	I	LD	KC7140	130	135	150	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	O	GD	KCPK10	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	S	I	LD	KC7140	260	285	320	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	O	GD	KCU40	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	U	I	LD	KC7140	180	195	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	O	GD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	3	I	I	LD	KC7140	110	120	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	O	GD	KCU25	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	S	I	LD	KC7140	220	250	300	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	O	GD	KCU40	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	U	I	LD	KC7140	150	180	220	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	O	GD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	4	I	I	LD	KC7140	90	110	140	mm/r	0,09–0,15	0,11–0,18	0,15–0,25
	5	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	5	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	O	GD	KCU25	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	S	I	LD	KC7140	180	200	220	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	O	GD	KCU40	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	U	I	LD	KC7140	120	135	150	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	O	GD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18
	6	I	I	LD	KC7140	70	85	100	mm/r	0,07–0,13	0,09–0,15	0,11–0,18

Inch
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range SFM
						Min	Starting Value	Max	Ø	DFR04 .813–1.00"
N	1	S	O	ST	KD1425	1300	2362	2760	IPR	.002–.003
			I	ST	KD1425
	2	S	O	ST	KD1425	1209	2197	2567	IPR	.005–.007
			I	ST	KD1425
	3	S	O	ST	KD1425	1118	2032	2374	IPR	.005–.007
			I	ST	KD1425
	4	S	O	ST	KD1425	1560	2362	2760	IPR	.005–.007
			I	ST	KD1425
	5	S	O	ST	KD1425	1575	2362	2834	IPR	.002–.003
			I	ST	KD1425

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (fz) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFR04 20,50–24,00mm
N	1	S	O	ST	KD1425	396	720	841	mm/r	0,06–0,08
			I	ST	KD1425
	2	S	O	ST	KD1425	369	670	782	mm/r	0,12–0,18
			I	ST	KD1425
	3	S	O	ST	KD1425	341	619	723	mm/r	0,12–0,18
			I	ST	KD1425
	4	S	O	ST	KD1425	475	720	841	mm/r	0,12–0,18
			I	ST	KD1425
	5	S	O	ST	KD1425	480	720	864	mm/r	0,06–0,08
			I	ST	KD1425

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFR04 20,50–24,00 mm
N	1	S	O	ST	KD1425	396	720	841	mm/r	0,06–0,08
	1	S	I	ST	KD1425	396	720	841	mm/r	0,06–0,08
	2	S	O	ST	KD1425	369	670	782	mm/r	0,12–0,18
	2	S	I	ST	KD1425	369	670	782	mm/r	0,12–0,18
	3	S	O	ST	KD1425	341	619	723	mm/r	0,12–0,18
	3	S	I	ST	KD1425	341	619	723	mm/r	0,12–0,18
	4	S	O	ST	KD1425	475	720	841	mm/r	0,12–0,18
	4	S	I	ST	KD1425	475	720	841	mm/r	0,12–0,18
	5	S	O	ST	KD1425	480	720	864	mm/r	0,06–0,08
	5	S	I	ST	KD1425	480	720	864	mm/r	0,06–0,08

Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc
						Range SFM			Recommended Feed Rate (fz) by Diameter
						Min	Starting Value	Max	Tool Diameter (in)	DFR04 .813"-1.00"
N	1	S	O	ST	KD1425	1300	2362	2760	ipr	.002–.003
	1	S	I	ST	KD1425	1300	2362	2760	ipr	.002–.003
	2	S	O	ST	KD1425	1209	2197	2567	ipr	.005–.007
	2	S	I	ST	KD1425	1209	2197	2567	ipr	.005–.007
	3	S	O	ST	KD1425	1118	2032	2374	ipr	.005–.007
	3	S	I	ST	KD1425	1118	2032	2374	ipr	.005–.007
	4	S	O	ST	KD1425	1560	2362	2760	ipr	.005–.007
	4	S	I	ST	KD1425	1560	2362	2760	ipr	.005–.007

						Cutting Speed vc
						Range SFM			Recommended Feed Rate (fz) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Tool Diameter (in)	DFR04 .813"-1.00"
N	1	S	O	ST	KD1425	1300	2362	2760	ipr	.002–.003
	1	S	I	ST	KD1425	1300	2362	2760	ipr	.002–.003
	2	S	O	ST	KD1425	1209	2197	2567	ipr	.005–.007
	2	S	I	ST	KD1425	1209	2197	2567	ipr	.005–.007
	3	S	O	ST	KD1425	1118	2032	2374	ipr	.005–.007
	3	S	I	ST	KD1425	1118	2032	2374	ipr	.005–.007
	4	S	O	ST	KD1425	1560	2362	2760	ipr	.005–.007
	4	S	I	ST	KD1425	1560	2362	2760	ipr	.005–.007
