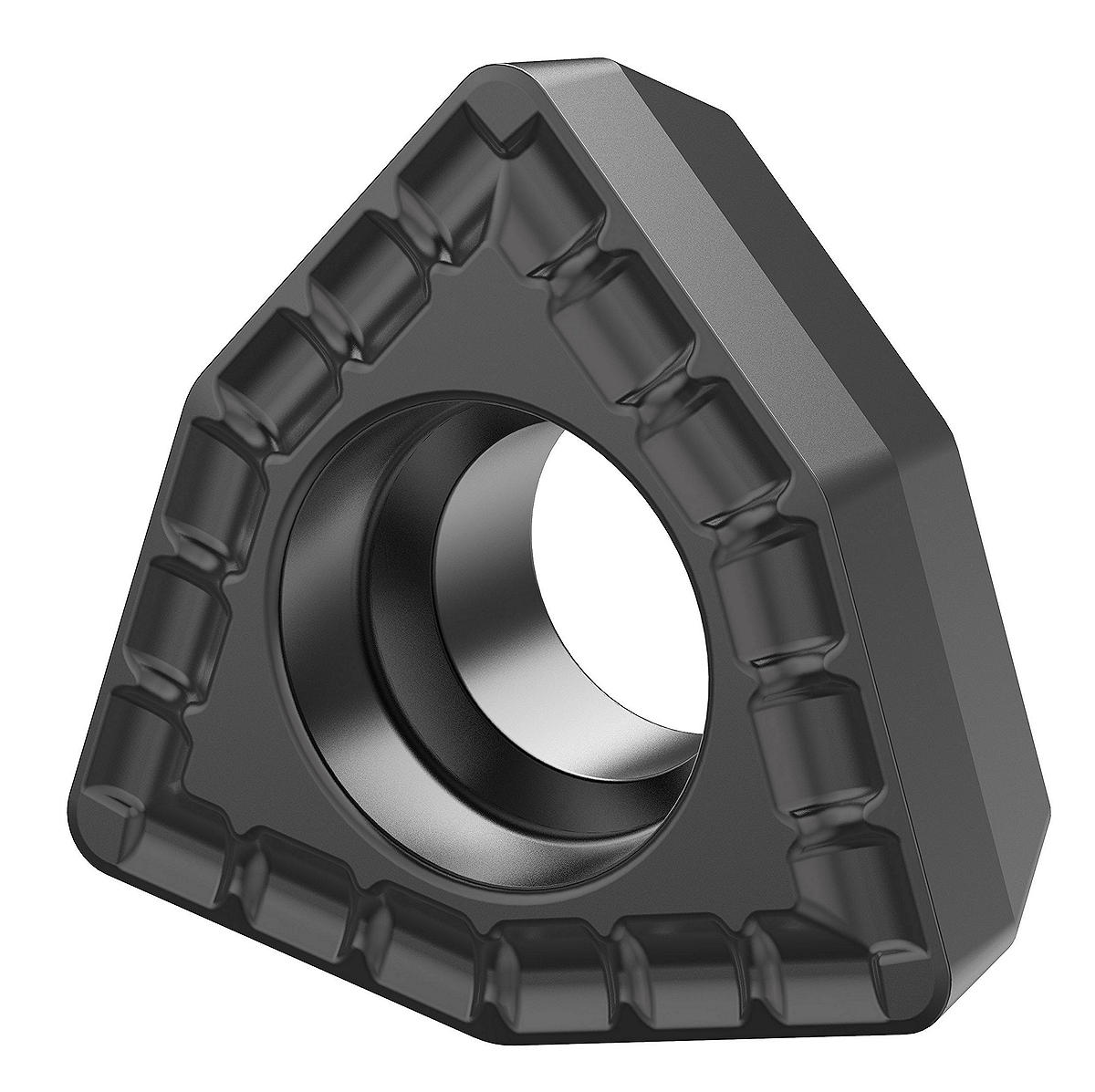

Drill Fix DFT; MD Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

Drill Fix DFT; MD Inserts. Drill Fix DFT; MD Inserts. Drill Fix DFT • Пластины

Особенности:

Позитивная геометрия, рекомендуемая для сверления вязких материалов с большими подачами в нестабильных условиях.

SAP Material Number	ISO Catalog Number	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[L10] Insert Cutting Edge Length	[D] Insert IC Size
1713517	DFT030204MD	0.4000	2.2500	2.4500	3.9700	6.0000
5065664	DFT030204MD	0.4000	2.2500	2.4500	3.9700	6.0000
5067319	DFT030204MD	0.4000	2.2500	2.4500	3.9700	6.0000
5065667	DFT030304MD	0.4000	2.6500	2.9500	3.9700	6.0000
1713515	DFT030304MD	0.4000	2.6500	2.9500	3.9700	6.0000
5067403	DFT030304MD	0.4000	2.6500	2.9500	3.9700	6.0000
7064723	DFT030304MD	0.4000	2.6500	2.9500	3.9700	6.0000
5066014	DFT05T308MD	0.8000	3.4000	3.7500	5.2900	8.0000
1713513	DFT05T308MD	0.8000	3.4000	3.7500	5.2900	8.0000
5067408	DFT05T308MD	0.8000	3.4000	3.7500	5.2900	8.0000
7064725	DFT05T308MD	0.8000	3.4000	3.7500	5.2900	8.0000
1713512	DFT06T308MD	0.8000	4.4000	3.7500	6.6200	10.0000
5066019	DFT06T308MD	0.8000	4.4000	3.7500	6.6200	10.0000
5067474	DFT06T308MD	0.8000	4.4000	3.7500	6.6200	10.0000
1157971	DFT06T308MD	0.8000	4.4000	3.7500	6.6200	10.0000
7064727	DFT06T308MD	0.8000	4.4000	3.7500	6.6200	10.0000
1713440	DFT070408MD	0.8000	4.4000	4.7500	7.9400	12.0000
5066147	DFT070408MD	0.8000	4.4000	4.7500	7.9400	12.0000
5067478	DFT070408MD	0.8000	4.4000	4.7500	7.9400	12.0000
7064730	DFT070408MD	0.8000	4.4000	4.7500	7.9400	12.0000
1713203	DFT090508MD	0.8000	5.5000	5.2500	9.9200	15.0000
5066190	DFT090508MD	0.8000	5.5000	5.2500	9.9200	15.0000
5067482	DFT090508MD	0.8000	5.5000	5.2500	9.9200	15.0000
5588937	DFT110508MD	0.8000	5.8500	4.8800	11.6400	17.6000
5692808	DFTX20204MD	0.4000	2.2500	2.4500	3.3100	5.0000
5692806	DFTX20204MD	0.4000	2.2500	2.4500	3.3100	5.0000
5692804	DFTX20204MD	0.4000	2.2500	2.4500	3.3100	5.0000

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
32	58	R 1/4 BSP
40	68	R 1/4 BSP
50	68	R 1/4 BSP

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
		U	O	MD	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
		I	O	MD	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
	2	S	O	HP	KCPK10	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	3	S	O	HP	KCPK10	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU25	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	4	S	O	HP	KCU25	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU40	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	U	O	MD	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	U	I	MD	KC7140	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	I	O	MD	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	I	I	MD	KC7140	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	S	O	HP	KCPK10	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	S	I	HP	KC7140	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	U	O	HP	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	U	I	HP	KC7140	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	I	O	HP	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	I	I	HP	KC7140	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	S	O	HP	KCPK10	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	S	I	HP	KC7140	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	U	O	HP	KCU25	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	U	I	HP	KC7140	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	I	O	HP	KCU40	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	I	I	HP	KC7140	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	S	O	HP	KCU25	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	S	I	HP	KC7140	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	U	O	HP	KCU40	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	U	I	HP	KC7140	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	I	O	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	I	I	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	5	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	S	I	HP	KC7140	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	U	I	HP	KC7140	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	I	I	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	S	I	HP	KC7140	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	U	I	HP	KC7140	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	I	I	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	U	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	I	I	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	S	O	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	U	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	I	I	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	S	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	S	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	U	O	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	U	I	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	I	O	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	I	I	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
K	1	S	O	HP	KCPK10	200	240	300	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
		U	O	HP	KCU25	120	155	200	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
		I	O	HP	KCU40	80	100	125	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KC7140
	2	S	O	HP	KCPK10	180	220	260	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
