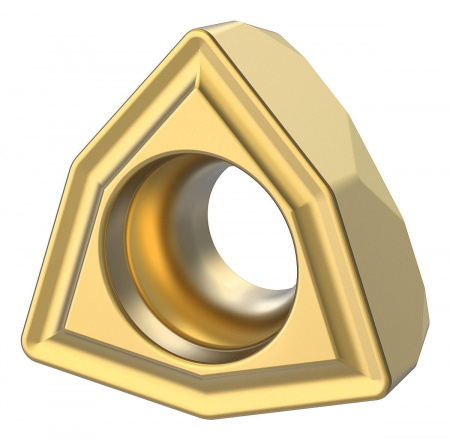

Drill Fix DFT; GD Inserts

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

Drill Fix DFT; GD Inserts. Drill Fix DFT; GD Inserts. Drill Fix DFT • Пластины

Особенности:

Геометрия со стружколомом общего назначения рекомендуется для обработки материалов, образующих обычную стружку, и чугуна с большими подачами.

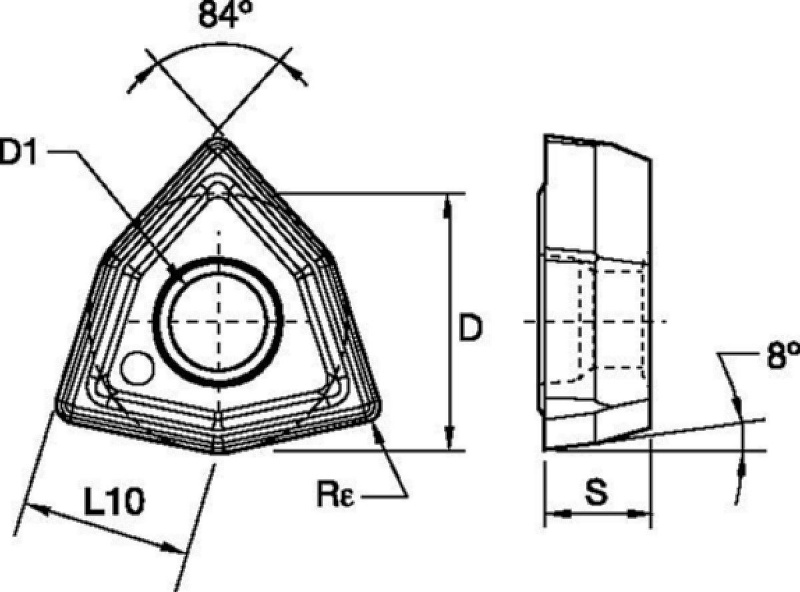

SAP Material Number	ISO Catalog Number	[Rε] Corner Radius	[D1] Insert Hole Size	[S] Insert Thickness	[L10] Insert Cutting Edge Length	[D] Insert IC Size
5068282	DFT030204GD	0.4000	2.2500	2.4500	3.9700	6.0000
5065665	DFT030204GD	0.4000	2.2500	2.4500	3.9700	6.0000
5067401	DFT030204GD	0.4000	2.2500	2.4500	3.9700	6.0000
5065916	DFT030304GD	0.4000	2.6500	2.9500	3.9700	6.0000
5067404	DFT030304GD	0.4000	2.6500	2.9500	3.9700	6.0000
5068284	DFT030304GD	0.4000	2.6500	2.9500	3.9700	6.0000
6178232	DFT030304GD	0.4000	2.6500	2.9500	3.9700	6.0000
5066015	DFT05T308GD	0.8000	3.4000	3.7500	5.2900	8.0000
5068286	DFT05T308GD	0.8000	3.4000	3.7500	5.2900	8.0000
5067470	DFT05T308GD	0.8000	3.4000	3.7500	5.2900	8.0000
6178233	DFT05T308GD	0.8000	3.4000	3.7500	5.2900	8.0000
5066064	DFT06T308GD	0.8000	4.4000	3.7500	6.6200	10.0000
5067475	DFT06T308GD	0.8000	4.4000	3.7500	6.6200	10.0000
5068289	DFT06T308GD	0.8000	4.4000	3.7500	6.6200	10.0000
6178234	DFT06T308GD	0.8000	4.4000	3.7500	6.6200	10.0000
5066148	DFT070408GD	0.8000	4.4000	4.7500	7.9400	12.0000
5068323	DFT070408GD	0.8000	4.4000	4.7500	7.9400	12.0000
5067479	DFT070408GD	0.8000	4.4000	4.7500	7.9400	12.0000
6178235	DFT070408GD	0.8000	4.4000	4.7500	7.9400	12.0000
5068326	DFT090508GD	0.8500	5.5000	5.2500	9.9200	15.0000
5066191	DFT090508GD	0.8500	5.5000	5.2500	9.9200	15.0000
5067485	DFT090508GD	0.8500	5.5000	5.2500	9.9200	15.0000
6178236	DFT090508GD	0.8500	5.5000	5.2500	9.9200	15.0000

Warning:

ВНИМАНИЕ; Drill Fix DFR

WARNING During through-hole operations, a slug or disc is produced as the tool breaks through the workpiece. When the drill is stationary and the workpiece is rotating, this slug may be hurled from the chuck by centrifugal force. Provide adequate shielding to protect bystanders.

Dimension:


D	LS	CS
32	58	R 1/4 BSP
40	68	R 1/4 BSP
50	68	R 1/4 BSP

Режимы резания:

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
		U	O	MD	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
		I	O	MD	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	MD	KC7140
	2	S	O	HP	KCPK10	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	3	S	O	HP	KCPK10	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU25	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KCU40	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	4	S	O	HP	KCU25	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		U	O	HP	KCU40	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
		I	O	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
			I	HP	KC7140
	5	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
	6	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140
		I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
			I	HP	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
P	1	S	O	MD	KCU25	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	S	I	MD	KC7140	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	U	O	MD	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	U	I	MD	KC7140	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	I	O	MD	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	1	I	I	MD	KC7140	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	S	O	HP	KCPK10	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	S	I	HP	KC7140	310	325	360	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	U	O	HP	KCU25	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	U	I	HP	KC7140	200	215	230	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	I	O	HP	KCU40	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	2	I	I	HP	KC7140	130	135	150	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	S	O	HP	KCPK10	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	S	I	HP	KC7140	260	285	320	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	U	O	HP	KCU25	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	U	I	HP	KC7140	180	195	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	I	O	HP	KCU40	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	3	I	I	HP	KC7140	110	120	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	S	O	HP	KCU25	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	S	I	HP	KC7140	220	250	300	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	U	O	HP	KCU40	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	U	I	HP	KC7140	150	180	220	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	I	O	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	4	I	I	HP	KC7140	90	110	140	mm/r	0,06–0,10	0,09–0,15	0,11–0,18	0,15–0,25	0,19–0,31	0,19–0,31
	5	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	S	I	HP	KC7140	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	U	I	HP	KC7140	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	5	I	I	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	S	O	HP	KCU25	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	S	I	HP	KC7140	180	200	220	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	U	O	HP	KCU40	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	U	I	HP	KC7140	120	135	150	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	I	O	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23
	6	I	I	HP	KC7140	70	85	100	mm/r	0,05–0,10	0,07–0,13	0,09–0,15	0,11–0,18	0,12–0,23	0,12–0,23

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
	2	S	O	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
	3	S	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		U	O	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140
		I	O	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
			I	MD	KC7140

Metric
						Cutting Speed vc
						Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Condition	Pocket Seat	Geometry	Grade	Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
M	1	S	O	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	S	I	MD	KC7140	150	190	230	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	U	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	1	I	I	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	S	O	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	S	I	MD	KC7140	150	180	210	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	U	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	U	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	I	O	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	2	I	I	MD	KC7140	60	80	100	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	S	O	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	S	I	MD	KC7140	100	130	160	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	U	O	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	U	I	MD	KC7140	80	110	140	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	I	O	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21
	3	I	I	MD	KC7140	50	70	90	mm/r	0,05–0,09	0,07–0,13	0,08–0,16	0,10–0,18	0,11–0,21	0,11–0,21

Metric
Material Group		Condition	Pocket Seat	Geometry	Grade	Cutting Speed vc			Recommended Feed Rate (f) by Diameter
						Range m/min
						Min	Starting Value	Max	Ø	DFT03... 16,00–24,00	DFT05... 25,00–32,00	DFT06... 33,00–40,00	DFT07... 41,00–48,00	DFT09... 49,00–68,00	DFT011... 69,00–82,00
K	1	S	O	HP	KCPK10	200	240	300	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
		U	O	HP	KCU25	120	155	200	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
		I	O	HP	KCU40	80	100	125	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KC7140
	2	S	O	HP	KCPK10	180	220	260	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KCU40
		U	O	HP	KCU25	110	140	170	mm/r	0,07–0,13	0,10–0,18	0,14–0,26	0,18–0,33	0,21–0,39	0,21–0,39
			I	HP	KC7140
		I	O	HP	KCU40	80	100	120	Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 979-05-66 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
