Описание

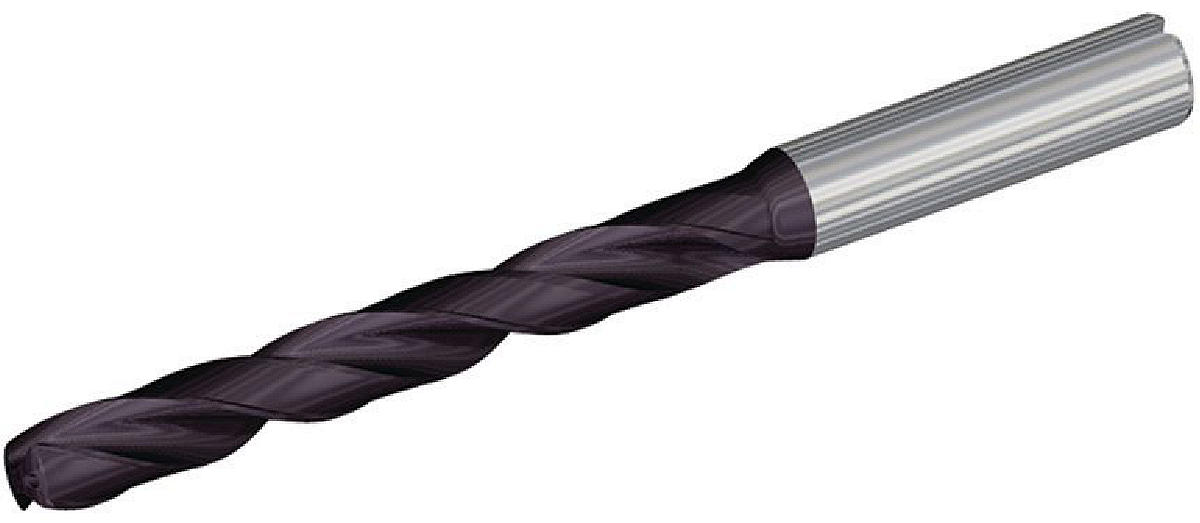

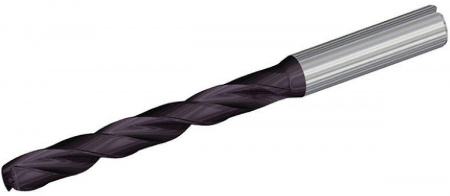

B256 (~8 x D); KC7315; Хвостовик формы A; Сверла SE. Четырехленточные сверла SE; Сталь; Внутренний подвод СОЖ. Сверло SE с четырьмя ленточками • СОЖ • Сталь
Особенности:
- Четырехленточные сверла SE с внутренним подводом СОЖ для обработки стали.
- Цельные твердосплавные сверла специального применения представляют собой высокопроизводительную платформу для обработки отверстий средней глубины (L/D), требующей высокой точности и прямолинейности, а также большого удельного съема металла и высокой стойкости инструмента.
- Вершина сверла SE с рельефной кромкой позволяет использовать большие подачи.
- Сплав KC7315 с многослойным покрытием на основе TiAlN с высокой красностойкостью обеспечивает повышение скорости резания на 30%, а также предсказуемую стойкость инструмента.
- Четырехленточная конструкция обеспечивает превосходную прямолинейность и соосность при сверлении пересекающихся отверстий.
Применение:
- Drilling
- Drilling: Inclined Exit
- Shank - Cylindrical Plain ≤h6
- Helix Angle: 30°
- DIN number 6535
- Drilling - Through Coolant
- Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
- Tool Dimensions: 2flute/4margin/coolant
- Drilling: Cross-Hole Drilling
- Drilling: Stacked Plates

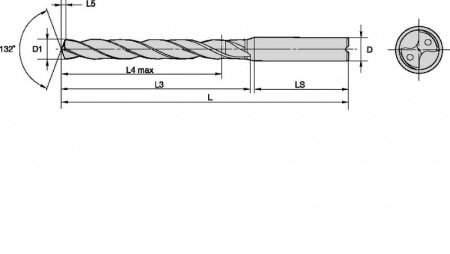

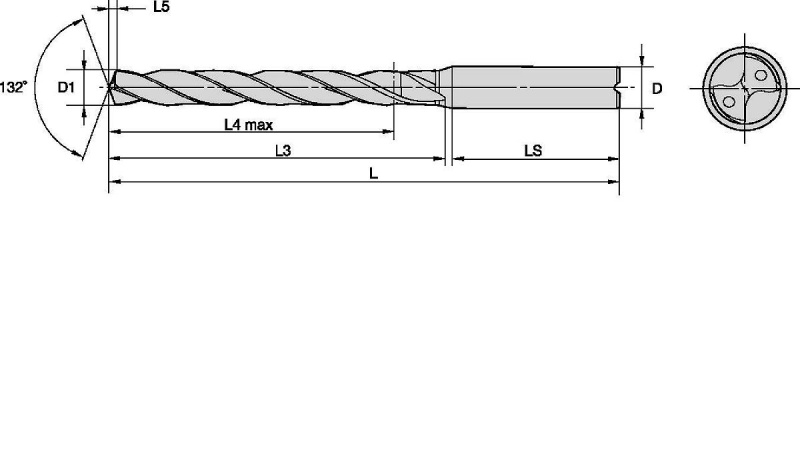

| SAP Material Number | ISO Catalog Number | [LS] Shank Length | [D] Adapter / Shank / Bore Diameter | [L5] Drill Point Length | [L4] Maximum Drilling Depth | [D1] Drill Diameter M | [L3] Flute Length | [L] Overall Length |
|---|---|---|---|---|---|---|---|---|
| 3638615 | B256A05000 | 36.0 | 6.0 | 0.9900 | 48.0000 | 5.0000 | 56.0000 | 94.0000 |
| 2623553 | B256A05100 | 36.0 | 6.0 | 1.0100 | 48.0000 | 5.1000 | 56.0000 | 94.0000 |
| 3638616 | B256A05500 | 36.0 | 6.0 | 1.0900 | 48.0000 | 5.5000 | 56.0000 | 94.0000 |
| 3638618 | B256A06000 | 36.0 | 6.0 | 1.1900 | 48.0000 | 6.0000 | 56.0000 | 94.0000 |
| 3638619 | B256A06500 | 36.0 | 8.0 | 1.2900 | 57.0000 | 6.5000 | 67.0000 | 105.0000 |
| 3638620 | B256A06800 | 36.0 | 8.0 | 1.3500 | 57.0000 | 6.8000 | 67.0000 | 105.0000 |
| 2625682 | B256A07000 | 36.0 | 8.0 | 1.3900 | 57.0000 | 7.0000 | 67.0000 | 105.0000 |
| 3638621 | B256A07800 | 36.0 | 8.0 | 1.5500 | 64.0000 | 7.8000 | 74.0000 | 113.0000 |
| 2625743 | B256A08000 | 36.0 | 8.0 | 1.5900 | 64.0000 | 8.0000 | 74.0000 | 113.0000 |
| 2658054 | B256A08400 | 40.0 | 10.0 | 1.6700 | 80.0000 | 8.4000 | 92.0000 | 135.0000 |
| 3638622 | B256A08500 | 40.0 | 10.0 | 1.6900 | 80.0000 | 8.5000 | 92.0000 | 135.0000 |
| 2229393 | B256A08800 | 40.0 | 10.0 | 1.7500 | 80.0000 | 8.8000 | 92.0000 | 135.0000 |
| 3638623 | B256A09000 | 40.0 | 10.0 | 1.7900 | 80.0000 | 9.0000 | 92.0000 | 135.0000 |
| 2257646 | B256A09500 | 40.0 | 10.0 | 1.8900 | 80.0000 | 9.5000 | 92.0000 | 135.0000 |
| 3638624 | B256A10000 | 40.0 | 10.0 | 1.9900 | 80.0000 | 10.0000 | 92.0000 | 135.0000 |
| 3598160 | B256A10200 | 45.0 | 12.0 | 2.0300 | 96.0000 | 10.2000 | 110.0000 | 158.0000 |
| 2257597 | B256A10500 | 45.0 | 12.0 | 2.0900 | 96.0000 | 10.5000 | 110.0000 | 158.0000 |
| 2229365 | B256A11000 | 45.0 | 12.0 | 2.1900 | 96.0000 | 11.0000 | 110.0000 | 158.0000 |
| 3638625 | B256A11800 | 45.0 | 12.0 | 2.3500 | 96.0000 | 11.8000 | 110.0000 | 158.0000 |
| 3638626 | B256A12000 | 45.0 | 12.0 | 2.3900 | 96.0000 | 12.0000 | 110.0000 | 158.0000 |
| 3638627 | B256A13000 | 45.0 | 14.0 | 2.5900 | 112.0000 | 13.0000 | 128.0000 | 176.0000 |
| 2229366 | B256A14000 | 45.0 | 14.0 | 2.7900 | 112.0000 | 14.0000 | 128.0000 | 176.0000 |
| 3638628 | B256A15000 | 48.0 | 16.0 | 2.9800 | 128.0000 | 15.0000 | 146.0000 | 197.0000 |
Tolerance:
| Tolerance • Metric | ||
| nominal size range | D1 tolerance m7 | D tolerance h6 |
| 3–6 | 0,004/0,016 | 0,000/-0,008 |
| 6–10 | 0,006/0,021 | 0,000/-0,009 |
| 10–18 | 0,007/0,025 | 0,000/-0,011 |
| 18–25,4 | 0,008/0,029 | 0,000/-0,013 |
| Tolerance • Inch | ||
| nominal size range | D1 tolerance m7 | D tolerance h6 |
| .1181 to .2362 | .0002/.0006 | .0000/-.0003 |
| .2362 to .3937 | .0002/.0008 | .0000/-.0004 |
| .3937 to .7087 | .0003/.0010 | .0000/-.0004 |
| .7087 to 1.0000 | .0003/.0011 | .0000/-.0005 |
Режимы резания:
Сверла SE; Серия B256; Сплав KC7315; Внутренний подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система
| Material Group |  |  | |||||||||||
| Material Group | Cutting Speed vc | Inch | |||||||||||
| Range SFM | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Min | Starting Value | Max | 1/8 .125 | 3/16 .188 | 1/4 .250 | 5/16 .313 | 3/8 .375 | 1/2 .500 | 5/8 .625 | 3/4 .750 | |||
| P | 0 | 430 | 480 | 660 | IPR | .003–.004 | .003–.005 | .004–.005 | .004–.006 | .004–.008 | .005–.009 | .006–.011 | .008–.012 |
| 1 | 390 | 480 | 570 | IPR | .003–.004 | .004–.006 | .004–.006 | .005–.008 | .005–.009 | .006–.011 | .007–.013 | .009–.015 | |
| 2 | 260 | 330 | 390 | IPR | .003–.004 | .003–.005 | .004–.007 | .006–.008 | .006–.010 | .007–.013 | .009–.017 | .010–.020 | |
| 3 | 260 | 300 | 390 | IPR | .003–.004 | .004–.006 | .004–.006 | .005–.008 | .005–.009 | .006–.011 | .007–.013 | .009–.015 | |
| 4 | 200 | 230 | 260 | IPR | .002–.004 | .003–.005 | .004–.005 | .004–.006 | .004–.007 | .005–.009 | .006–.011 | .007–.012 | |
| K | 1 | 390 | 490 | 660 | IPR | .003–.004 | .006–.008 | .008–.011 | .010–.014 | .011–.016 | .013–.017 | .014–.020 | .016–.022 |
| 2 | 260 | 390 | 520 | IPR | .003–.004 | .005–.007 | .008–.010 | .009–.012 | .010–.014 | .012–.016 | .013–.018 | .015–.020 | |
| 3 | 200 | 260 | 390 | IPR | .003–.004 | .004–.006 | .006–.008 | .008–.010 | .009–.012 | .009–.013 | .011–.015 | .012–.016 | |
| Material Group | | | |||||||||||
| Cutting Speed vc | Metric | ||||||||||||
| Range m/min | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Min | Starting Value | Max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |||
| P | 0 | 130 | 145 | 200 | mm/r | 0,07–0,09 | 0,08–0,13 | 0,09–0,13 | 0,11–0,16 | 0,11–0,19 | 0,13–0,23 | 0,15–0,28 | 0,19–0,31 |
| 1 | 120 | 145 | 175 | mm/r | 0,08–0,11 | 0,09–0,15 | 0,11–0,15 | 0,13–0,19 | 0,13–0,22 | 0,15–0,27 | 0,18–0,33 | 0,22–0,37 | |
| 2 | 80 | 100 | 120 | mm/r | 0,08–0,11 | 0,08–0,13 | 0,09–0,17 | 0,15–0,21 | 0,16–0,25 | 0,18–0,33 | 0,22–0,42 | 0,26–0,50 | |
| 3 | 80 | 90 | 120 | mm/r | 0,08–0,11 | 0,09–0,15 | 0,11–0,15 | 0,13–0,19 | 0,13–0,22 | 0,15–0,27 | 0,18–0,33 | 0,22–0,37 | |
| 4 | 60 | 70 | 80 | mm/r | 0,06–0,09 | 0,07–0,13 | 0,09–0,13 | 0,11–0,15 | 0,11–0,17 | 0,13–0,22 | 0,15–0,27 | 0,17–0,30 | |
| K | 1 | 120 | 150 | 200 | mm/r | 0,08–0,11 | 0,14–0,20 | 0,20–0,28 | 0,25–0,35 | 0,29–0,40 | 0,32–0,43 | 0,36–0,50 | 0,40–0,55 |
| 2 | 80 | 120 | 160 | mm/r | 0,08–0,11 | 0,13–0,17 | 0,19–0,26 | 0,23–0,30 | 0,25–0,36 | 0,30–0,40 | 0,34–0,46 | 0,37–0,50 | |
| 3 | 60 | 80 | 120 | mm/r | 0,07–0,10 | 0,10–0,14 | 0,15–0,21 | 0,19–0,26 | 0,22–0,30 | 0,24–0,33 | 0,28–0,38 | 0,30–0,41 | |
| | ||||||||||||
| Cutting Speed vc | Metric | ||||||||||||
| Range m/min | Recommended Feed Rate (f) by Diameter | ||||||||||||
| Material Group | Min | Starting Value | Max | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | ||
| P | 0 | 130 | 145 | 200 | mm/dev | 0,07–0,09 | 0,08–0,13 | 0,09–0,13 | 0,11–0,16 | 0,11–0,19 | 0,13–0,23 | 0,15–0,28 | 0,19–0,31 |
| 1 | 120 | 145 | 175 | mm/dev | 0,08–0,11 | 0,09–0,15 | 0,11–0,15 | 0,13–0,19 | 0,13–0,22 | 0,15–0,27 | 0,18–0,33 | 0,22–0,37 | |
| 2 | 80 | 100 | 120 | mm/dev | 0,08–0,11 | 0,08–0,13 | 0,09–0,17 | 0,15–0,21 | 0,16–0,25 | 0,18–0,33 | 0,22–0,42 | 0,26–0,50 | |
| 3 | 80 | 90 | 120 | mm/dev | 0,08–0,11 | 0,09–0,15 | 0,11–0,15 | 0,13–0,19 | 0,13–0,22 | 0,15–0,27 | 0,18–0,33 | 0,22–0,37 | |
| 4 | 60 | 70 | 80 | mm/dev | 0,06–0,09 | 0,07–0,13 | 0,09–0,13 | 0,11–0,15 | 0,11–0,17 | 0,13–0,22 | 0,15–0,27 | 0,17–0,30 | |
