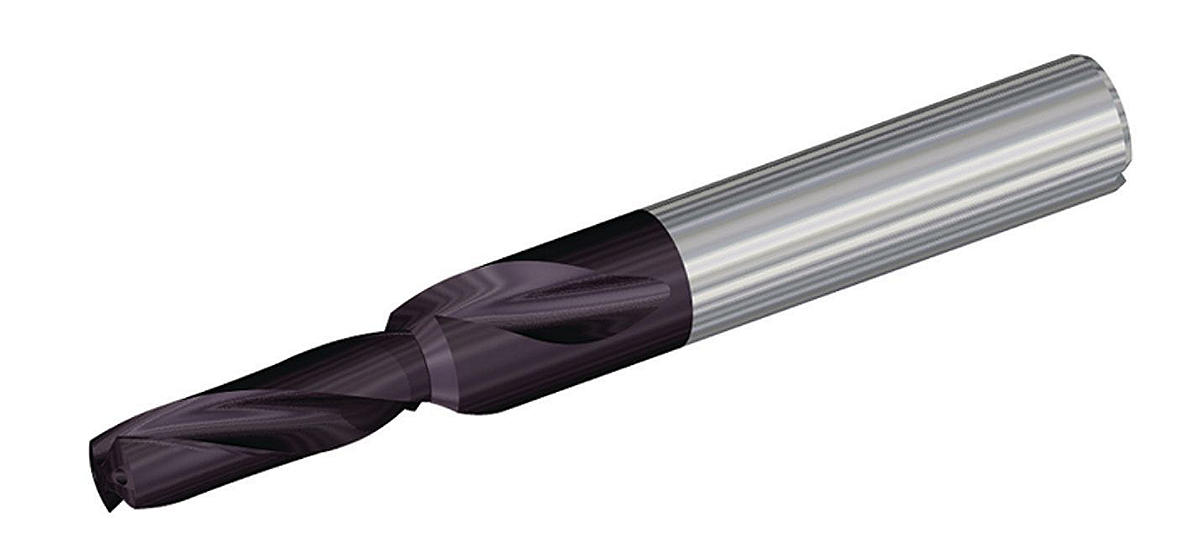

B732_HP (Длинное); KCPK15; Хвостовик формы A; Ступенчатые сверла HP Beyond

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B732_HP (Длинное); KCPK15; Хвостовик формы A; Ступенчатые сверла HP Beyond. Ступенчатые сверла HP Beyond; Сталь и чугун; Внутренний подвод СОЖ. Ступенчатое сверло HP • СОЖ • Сталь/чугун

Особенности:

Ступенчатые сверла HP Beyond с внутренним подводом СОЖ для обработки стали и чугуна.
Цельные твердосплавные сверла специального применения обеспечивают выполнение обработки отверстий под резьбу стандартного размера в деталях из стали и чугуна за один проход, сокращая продолжительность цикла обработки и увеличивая производительность.
Сверление и снятие фаски за один проход.
Вершина HP с большим передним углом позволяет использовать высокие подачи.
Сплав KCPK15 Beyond с многослойным покрытием на основе TiAlN с повышенной красностойкостью позволяет использовать сверло на высоких скоростях резания, даже в условиях масляного тумана.
Хорошо отполированная поверхность обеспечивает превосходный стружкоотвод даже при низком давлении СОЖ.

Применение:

Counter Sinking/ Stroke Chamfering
Drilling
Shank - Cylindrical Plain ≤h6
Helix Angle: 30°
DIN number 6535
Drilling - Through Coolant
Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
Tool Dimensions: 2flute/2margin/coolant

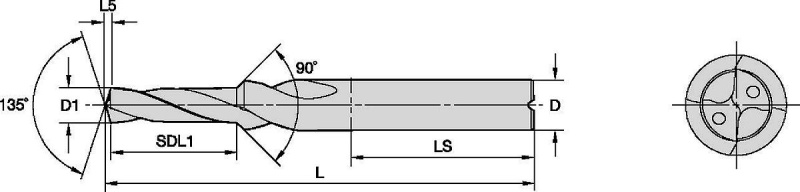

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[L] Overall Length	Length Cut Diameter [SDL1]
4175434	B732A03734HP	36.0	6.0	0.7090	17.5000	3.7340	27.9000	66.0000	16.1210
4175409	B732A04200HP	36.0	6.0	0.7950	18.2000	4.2000	28.0000	66.0000	16.9820
4175435	B732A04496HP	36.0	8.0	0.8500	18.5000	4.4960	31.5000	79.0000	17.3050
4175410	B732A05000HP	36.0	8.0	0.9430	21.5000	5.0000	41.0000	79.0000	19.9820
4175436	B732A05106HP	36.0	8.0	0.9620	21.0000	5.1060	34.2000	79.0000	19.6170
4175438	B732A06528HP	40.0	10.0	1.2250	25.5000	6.5280	40.9000	89.0000	23.7220
4175411	B732A06800HP	40.0	10.0	1.2750	26.9000	6.8000	47.0000	89.0000	24.9820
4175439	B732A06909HP	40.0	10.0	1.2950	27.0000	6.9090	42.4000	89.0000	25.3620
4175440	B732A07938HP	45.0	12.0	1.4850	29.5000	7.9380	47.0000	102.0000	27.1870
4175441	B732A08433HP	45.0	12.0	1.5770	31.5000	8.4330	49.1000	102.0000	29.2130
4175412	B732A08500HP	45.0	12.0	1.5890	32.3000	8.5000	55.0000	102.0000	29.9820
4175413	B732A10200HP	45.0	14.0	1.9030	37.8000	10.2000	60.0000	107.0000	34.9830
4175414	B732A10500HP	45.0	14.0	1.9580	37.8000	10.5000	60.0000	107.0000	34.9830
4175443	B732A10716HP	45.0	14.0	1.9980	40.0000	10.7160	60.7000	107.0000	37.3050
4175415	B732A12000HP	48.0	16.0	2.2350	43.3000	12.0000	65.0000	115.0000	39.9830
4175416	B732A12500HP	48.0	16.0	2.3270	43.3000	12.5000	65.0000	115.0000	39.9830
4175417	B732A14000HP	48.0	18.0	2.6040	46.6000	14.0000	73.0000	123.0000	42.9830

Tolerance:

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181 to .2362	.0002/.0006	.0000/-.0003
.2362 to .3937	.0002/.0008	.0000/-.0004
.3937 to .7087	.0003/.0010	.0000/-.0004
.7087 to 1.0000	.0003/.0011	.0000/-.0005

Режимы резания:

Ступенчатые сверла HP; Серия B73_HP; Сплав KCPK15; Внутренний подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	150	240	270	mm/r	0,06–0,14	0,08–0,18	0,09–0,20	0,12–0,26	0,14–0,30	0,15–0,33	0,17–0,39	0,20–0,43
	1	140	220	240	mm/r	0,07–0,17	0,09–0,21	0,11–0,24	0,14–0,30	0,16–0,35	0,18–0,39	0,20–0,46	0,24–0,50
	2	180	210	240	mm/r	0,07–0,14	0,09–0,17	0,11–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,20–0,37	0,24–0,43
	3	120	150	180	mm/r	0,09–0,17	0,12–0,21	0,14–0,24	0,17–0,30	0,20–0,35	0,22–0,39	0,26–0,46	0,29–0,50
	4	100	140	180	mm/r	0,08–0,17	0,11–0,20	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,45
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
K	1	140	160	180	mm/r	0,09–0,18	0,12–0,22	0,13–0,26	0,16–0,33	0,19–0,37	0,21–0,41	0,24–0,48	0,27–0,51
	2	100	150	200	mm/r	0,09–0,16	0,12–0,19	0,13–0,22	0,16–0,27	0,19–0,32	0,21–0,35	0,24–0,41	0,27–0,45
	3	100	140	180	mm/r	0,07–0,14	0,09–0,17	0,12–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,21–0,37	0,24–0,39

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	490	790	890	IPR	.002–.006	.003–.007	.004–.008	.005–.010	.006–.012	.006–.013	.007–.015	.008–.017
	1	460	720	790	IPR	.003–.007	.004–.008	.004–.009	.006–.012	.006–.014	.007–.015	.008–.018	.009–.020
	2	590	690	790	IPR	.003–.006	.004–.007	.004–.008	.006–.009	.006–.011	.007–.013	.008–.015	.009–.017
	3	390	490	590	IPR	.004–.007	.005–.008	.006–.009	.007–.012	.008–.014	.009–.015	.010–.018	.011–.020
	4	330	460	590	IPR	.003–.007	.004–.008	.005–.009	.006–.011	.007–.013	.008–.015	.009–.017	.010–.018
	5	230	300	360	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.018
	6	200	260	330	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.018
K	1	460	520	590	IPR	.004–.007	.005–.009	.005–.010	.006–.013	.008–.015	.008–.016	.009–.019	.011–.020
	2	330	490	660	IPR	.004–.006	.005–.008	.005–.009	.006–.011	.008–.013	.008–.014	.009–.016	.011–.018
	3	330	460	590	IPR	.003–.006	.004–.007	.005–.008	.006–.009	.006–.011	.007–.013	.008–.015	.009–.015


		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	150	240	270	mm/r	0,06–0,14	0,08–0,18	0,09–0,20	0,12–0,26	0,14–0,30	0,15–0,33	0,17–0,39	0,20–0,43
	1	140	220	240	mm/r	0,07–0,17	0,09–0,21	0,11–0,24	0,14–0,30	0,16–0,35	0,18–0,39	0,20–0,46	0,24–0,50
	2	180	210	240	mm/r	0,07–0,14	0,09–0,17	0,11–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,20–0,37	0,24–0,43
	3	120	150	180	mm/r	0,09–0,17	0,12–0,21	0,14–0,24	0,17–0,30	0,20–0,35	0,22–0,39	0,26–0,46	0,29–0,50
	4	100	140	180	mm/r	0,08–0,17	0,11–0,20	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,45
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
K	1	140	160	180	mm/r	0,09–0,18	0,12–0,22	0,13–0,26	0,16–0,33	0,19–0,37	0,21–0,41	0,24–0,48	0,27–0,51
	2	100	150	200	mm/r	0,09–0,16	0,12–0,19	0,13–0,22	0,16–0,27	0,19–0,32	0,21–0,35	0,24–0,41	0,27–0,45
	3	100	140	180	mm/r	0,07–0,14	0,09–0,17	0,12–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,21–0,37	0,24–0,39
