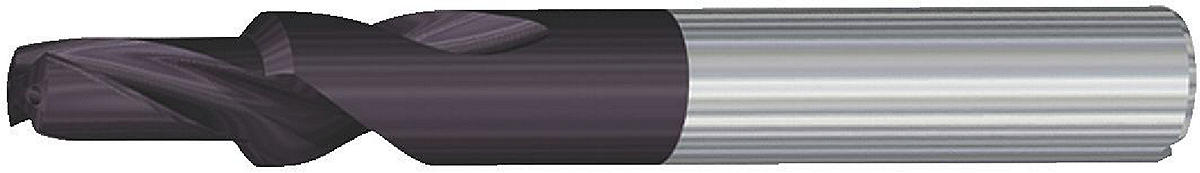

B731_HP (короткое); KCPK15; Хвостовик формы A; Ступенчатые сверла HP Beyond

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

B731_HP (короткое); KCPK15; Хвостовик формы A; Ступенчатые сверла HP Beyond. Ступенчатые сверла HP Beyond; Сталь и чугун; Внутренний подвод СОЖ. Ступенчатое сверло HP • СОЖ • Сталь/чугун

Особенности:

Ступенчатые сверла HP Beyond с внутренним подводом СОЖ для обработки стали и чугуна.
Цельные твердосплавные сверла специального применения обеспечивают выполнение обработки отверстий под резьбу стандартного размера в деталях из стали и чугуна за один проход, сокращая продолжительность цикла обработки и увеличивая производительность.
Сверление и снятие фаски за один проход.
Вершина HP с большим передним углом позволяет использовать высокие подачи.
Сплав KCPK15 Beyond с многослойным покрытием на основе TiAlN с повышенной красностойкостью позволяет использовать сверло на высоких скоростях резания, даже в условиях масляного тумана.
Хорошо отполированная поверхность обеспечивает превосходный стружкоотвод даже при низком давлении СОЖ.

Применение:

Counter Sinking/ Stroke Chamfering
Drilling
Shank - Cylindrical Plain ≤h6
Helix Angle: 30°
DIN number 6535
Drilling - Through Coolant
Through Coolant: MQL (Minimum Quantity Lubricant): Drilling
Tool Dimensions: 2flute/2margin/coolant

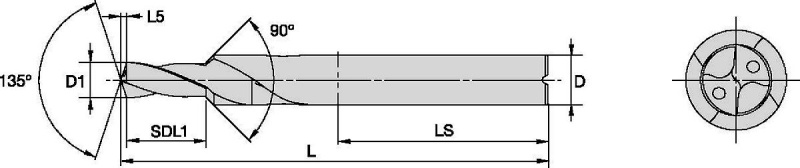

SAP Material Number	ISO Catalog Number	[LS] Shank Length	[D] Adapter / Shank / Bore Diameter	[L5] Drill Point Length	[L4] Maximum Drilling Depth	[D1] Drill Diameter M	[L3] Flute Length	[L] Overall Length	Length Cut Diameter [SDL1]
4175418	B731A03734HP	36.0	6.0	0.7090	10.5000	3.7340	21.4000	66.0000	9.6190
4175270	B731A04200HP	36.0	6.0	0.7950	13.2000	4.2000	26.0000	66.0000	11.9820
4175419	B731A04496HP	36.0	8.0	0.8500	15.0000	4.4960	28.1000	79.0000	12.8320
4175271	B731A05000HP	36.0	8.0	0.9430	18.8100	5.0000	28.7000	79.0000	12.9820
4175420	B731A05106HP	36.0	8.0	0.9620	15.8000	5.1060	29.0000	79.0000	14.5620
4175421	B731A05410HP	36.0	8.0	1.0190	17.0000	5.4100	30.2000	79.0000	15.5780
4175422	B731A06528HP	40.0	10.0	1.2250	18.5000	6.5280	33.9000	89.0000	17.1940
4175272	B731A06800HP	40.0	10.0	1.2750	17.9000	6.8000	38.0000	89.0000	15.9820
4175423	B731A06909HP	40.0	10.0	1.2950	19.8000	6.9090	38.1000	89.0000	18.4520
4175424	B731A07938HP	45.0	12.0	1.4850	20.8000	7.9380	38.3000	89.0000	19.2620
4175425	B731A08433HP	45.0	12.0	1.5770	22.4000	8.4330	40.0000	102.0000	20.7800
4175403	B731A08500HP	45.0	12.0	1.5890	21.3000	8.5000	45.0000	102.0000	18.9820
4175426	B731A09921HP	45.0	14.0	1.8510	25.5000	9.9210	45.2000	107.0000	23.4190
4175404	B731A10200HP	45.0	14.0	1.9030	24.8000	10.2000	52.0000	107.0000	21.9830
4175405	B731A10500HP	45.0	14.0	1.9580	24.8000	10.5000	52.0000	107.0000	21.9830
4175427	B731A10716HP	45.0	14.0	1.9980	29.0000	10.7160	54.0000	107.0000	26.5860
4175406	B731A12000HP	48.0	16.0	2.2400	30.3000	12.0000	61.0000	115.0000	26.9750
4175407	B731A12500HP	48.0	16.0	2.3270	30.3000	12.5000	61.0000	115.0000	26.9830
4175408	B731A14000HP	48.0	18.0	2.6040	32.6000	14.0000	66.0000	123.0000	28.9830
4175432	B731A17463HP	50.0	20.0	3.2430	44.0000	17.4630	72.3000	131.0000	40.3200

Tolerance:

Tolerance • Metric
nominal size range	D1 tolerance m7	D tolerance h6
3–6	0,004/0,016	0,000/-0,008
6–10	0,006/0,021	0,000/-0,009
10–18	0,007/0,025	0,000/-0,011
18–25,4	0,008/0,029	0,000/-0,013

Tolerance • Inch
nominal size range	D1 tolerance m7	D tolerance h6
.1181 to .2362	.0002/.0006	.0000/-.0003
.2362 to .3937	.0002/.0008	.0000/-.0004
.3937 to .7087	.0003/.0010	.0000/-.0004
.7087 to 1.0000	.0003/.0011	.0000/-.0005

Режимы резания:

Ступенчатые сверла HP; Серия B73_HP; Сплав KCPK15; Внутренний подвод СОЖ; Диаметр сверления 3–20 мм; Метрическая система

Material Group

		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	150	240	270	mm/r	0,06–0,14	0,08–0,18	0,09–0,20	0,12–0,26	0,14–0,30	0,15–0,33	0,17–0,39	0,20–0,43
	1	140	220	240	mm/r	0,07–0,17	0,09–0,21	0,11–0,24	0,14–0,30	0,16–0,35	0,18–0,39	0,20–0,46	0,24–0,50
	2	180	210	240	mm/r	0,07–0,14	0,09–0,17	0,11–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,20–0,37	0,24–0,43
	3	120	150	180	mm/r	0,09–0,17	0,12–0,21	0,14–0,24	0,17–0,30	0,20–0,35	0,22–0,39	0,26–0,46	0,29–0,50
	4	100	140	180	mm/r	0,08–0,17	0,11–0,20	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,45
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
K	1	140	160	180	mm/r	0,09–0,18	0,12–0,22	0,13–0,26	0,16–0,33	0,19–0,37	0,21–0,41	0,24–0,48	0,27–0,51
	2	100	150	200	mm/r	0,09–0,16	0,12–0,19	0,13–0,22	0,16–0,27	0,19–0,32	0,21–0,35	0,24–0,41	0,27–0,45
	3	100	140	180	mm/r	0,07–0,14	0,09–0,17	0,12–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,21–0,37	0,24–0,39

Material Group

Material Group		Cutting Speed vc			Inch
		Range SFM			Recommended Feed Rate (f) by Diameter
		Min	Starting Value	Max		1/8 .125	3/16 .188	1/4 .250	5/16 .313	3/8 .375	1/2 .500	5/8 .625	3/4 .750
P	0	490	790	890	IPR	.002–.006	.003–.007	.004–.008	.005–.010	.006–.012	.006–.013	.007–.015	.008–.017
	1	460	720	790	IPR	.003–.007	.004–.008	.004–.009	.006–.012	.006–.014	.007–.015	.008–.018	.009–.020
	2	590	690	790	IPR	.003–.006	.004–.007	.004–.008	.006–.009	.006–.011	.007–.013	.008–.015	.009–.017
	3	390	490	590	IPR	.004–.007	.005–.008	.006–.009	.007–.012	.008–.014	.009–.015	.010–.018	.011–.020
	4	330	460	590	IPR	.003–.007	.004–.008	.005–.009	.006–.011	.007–.013	.008–.015	.009–.017	.010–.018
	5	230	300	360	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.018
	6	200	260	330	IPR	.002–.006	.003–.006	.004–.008	.006–.010	.006–.011	.007–.013	.009–.016	.010–.018
K	1	460	520	590	IPR	.004–.007	.005–.009	.005–.010	.006–.013	.008–.015	.008–.016	.009–.019	.011–.020
	2	330	490	660	IPR	.004–.006	.005–.008	.005–.009	.006–.011	.008–.013	.008–.014	.009–.016	.011–.018
	3	330	460	590	IPR	.003–.006	.004–.007	.005–.008	.006–.009	.006–.011	.007–.013	.008–.015	.009–.015


		Cutting Speed vc			Metric
		Range m/min			Recommended Feed Rate (f) by Diameter
Material Group		Min	Starting Value	Max		3,0	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	0	150	240	270	mm/r	0,06–0,14	0,08–0,18	0,09–0,20	0,12–0,26	0,14–0,30	0,15–0,33	0,17–0,39	0,20–0,43
	1	140	220	240	mm/r	0,07–0,17	0,09–0,21	0,11–0,24	0,14–0,30	0,16–0,35	0,18–0,39	0,20–0,46	0,24–0,50
	2	180	210	240	mm/r	0,07–0,14	0,09–0,17	0,11–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,20–0,37	0,24–0,43
	3	120	150	180	mm/r	0,09–0,17	0,12–0,21	0,14–0,24	0,17–0,30	0,20–0,35	0,22–0,39	0,26–0,46	0,29–0,50
	4	100	140	180	mm/r	0,08–0,17	0,11–0,20	0,12–0,23	0,15–0,28	0,17–0,33	0,19–0,37	0,22–0,43	0,25–0,45
	5	70	90	110	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
	6	60	80	100	mm/r	0,06–0,14	0,08–0,16	0,10–0,20	0,14–0,25	0,16–0,28	0,18–0,32	0,22–0,40	0,26–0,45
K	1	140	160	180	mm/r	0,09–0,18	0,12–0,22	0,13–0,26	0,16–0,33	0,19–0,37	0,21–0,41	0,24–0,48	0,27–0,51
	2	100	150	200	mm/r	0,09–0,16	0,12–0,19	0,13–0,22	0,16–0,27	0,19–0,32	0,21–0,35	0,24–0,41	0,27–0,45
	3	100	140	180	mm/r	0,07–0,14	0,09–0,17	0,12–0,20	0,14–0,24	0,16–0,28	0,18–0,32	0,21–0,37	0,24–0,39
