Описание
Фреза KTDM U 1/4" IC Твердосплавный цилиндрический хвостовик. KTMD; Тип U; 1/4" IC; Корпуса фрез. Корпуса фрез

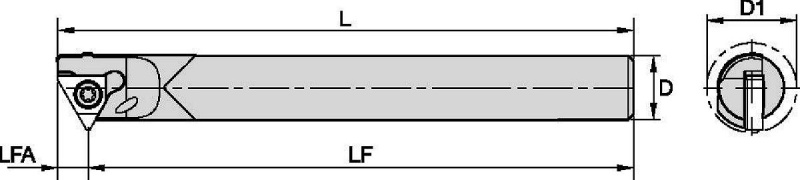

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | [LF] Functional Length | [L3] Usable Length | [LFA] LF A Dimension | Max RPM | Number of Inserts |
|---|---|---|---|---|---|---|---|---|---|
| 5593122 | KTMDUCD15L060Z1 | 14.7500 | 120.0000 | 10.7 | 114.6000 | 65.4000 | 5.4000 | 7970 | 1 |
| 5593123 | KTMDUCD17L065Z2 | 17.2000 | 132.0000 | 14.0 | 128.6000 | 68.4000 | 3.4000 | 7380 | 2 |
| 5593124 | KTMDUCD20L080Z2 | 20.0000 | 135.0000 | 16.0 | 129.6000 | 85.4000 | 5.4000 | 6740 | 2 |
Режимы подачи:
KTMD; 1/4" IC
| Materials | Brinell | surface speeds | indexable inserts | |
| steel | HB | KC610M | KC635M | feed fz (mm/tooth) |
| P1 | 125 | 100–210 | 90–180 | 0,05–0,20 |
| P2 | 180 | 100–170 | 90–160 | 0,05–0,20 |
| P3 | 225 | 60–130 | 70–115 | 0,05–0,20 |
| P4 | 250 | 80–150 | 80–160 | 0,05–0,20 |
| P5 | 275 | 75–130 | 80–160 | 0,05–0,15 |
| P6 | 325 | 70–110 | 60–100 | 0,05–0,10 |
| stainless steel | ||||
| M1 | 180 | 100–170 | 120–180 | 0,05–0,10 |
| M2 | 250 | 70–140 | 100–140 | 0,05–0,10 |
| M3 | 330 | 70–120 | 100–120 | 0,05–0,10 |
| cast iron | ||||
| K1 | 180 | 60–130 | 100–120 | 0,02–0,08 |
| K2 | 220 | 60–125 | 80–100 | 0,05–0,15 |
| K3 | 260 | 50–90 | 60–90 | 0,05–0,10 |
| non-ferrous | ||||
| N1 | 60–100 | 100–250 | – | 0,05–0,25 |
| high-temp alloys | ||||
| S1 | 200 | 20–45 | 20–40 | 0,05–0,10 |
| S2 | 250 | 20–30 | 20–30 | 0,02–0,05 |
| S3 | 280 | 15–20 | 15–20 | 0,02–0,05 |
| S4 | 350 | 10–15 | 10–15 | 0,02–0,05 |
| hardened steel | ||||
| H1 | 55 HRC | 20–45 | 20–45 | 0,01–0,03 |
Режимы резания:
| Thread Application per Toolholder | ||||||||
| min thread Ø | ||||||||
| toolholder | D1 | ISO (coarse) | ISO (fine) | UNC | UN/UNF/ UNEF/UNS | BSP(G) | partial 55° | Trapez |
| KTMDUCD15L060Z1 | 14,75 | M18 x 2.5; M24 x 3.0; M30 x 3.5; M36 x 4.0 | M16 x 0.5; M16 x 0.75; M16 x 1.0; M17 x 1.25; M17 x 1.5; M17 x 2.0 | 3/4–10; 7/8–9; 1 1/8–7; 1 3/8–6 | 5/8–32UN; 5/8–28UN; 5/8–28UNS; 11/16–24UNEF; 11/16–20 UN; 11/16–16UN; 3/4–UNS; 11/16–12UN | 1/2–14; 1–11 | 11/16–26; 11/16–20; 11/16–16; 11/16–14; 3/4–12; 7/8–11; 3/4–10; 7/8–9; 1–8; 1 1/8–7 | TR22 x 3; TR24 x 3; TR20 x 4; TR22 x 5; TR24 x 5; TR26 x 5; TR28 x 5 |
| KTMDUCD17L065Z2 | 17,20 | M20 x 2.5; M22 x 2.5 | M21 x 2.0 | 7/8–9 | 7/8–10UNS; 13/16–12UN | – | – | – |
| KTMDUCD20L080Z2 | 20,65 | M24 x 3.0; M30 x 3.5; M36 x 4.0 | M22 x 0.5; M22 x 0.75; M22 x 1.0; M23 x 1.25; M23 x 1.5; M23 x 2.0 | 1–8; 1 1/8–7; 1 3/8–6 | 7/8–32UN; 7/8–28UN; 7/8–27 UNSL; 7/8–24UNS; 7/8–20UNEF; 1–18–UNS; 15/16–16UN; 1–14UNS; 12UN;15/16–12UN; 1–10UNS | 3/4–14; 1–11 | 1–26; 1–20; 1–16; 1–12; 1–10; 1 1/8–9; 1–8; 1 1/8–7 | (TR26–TR60) x 3; TR28 x 4; (TR65–TR110) x 4; TR28 x 5 |
