GOmill GP; 3CH..DK-DL; 3 Flute; Metric

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

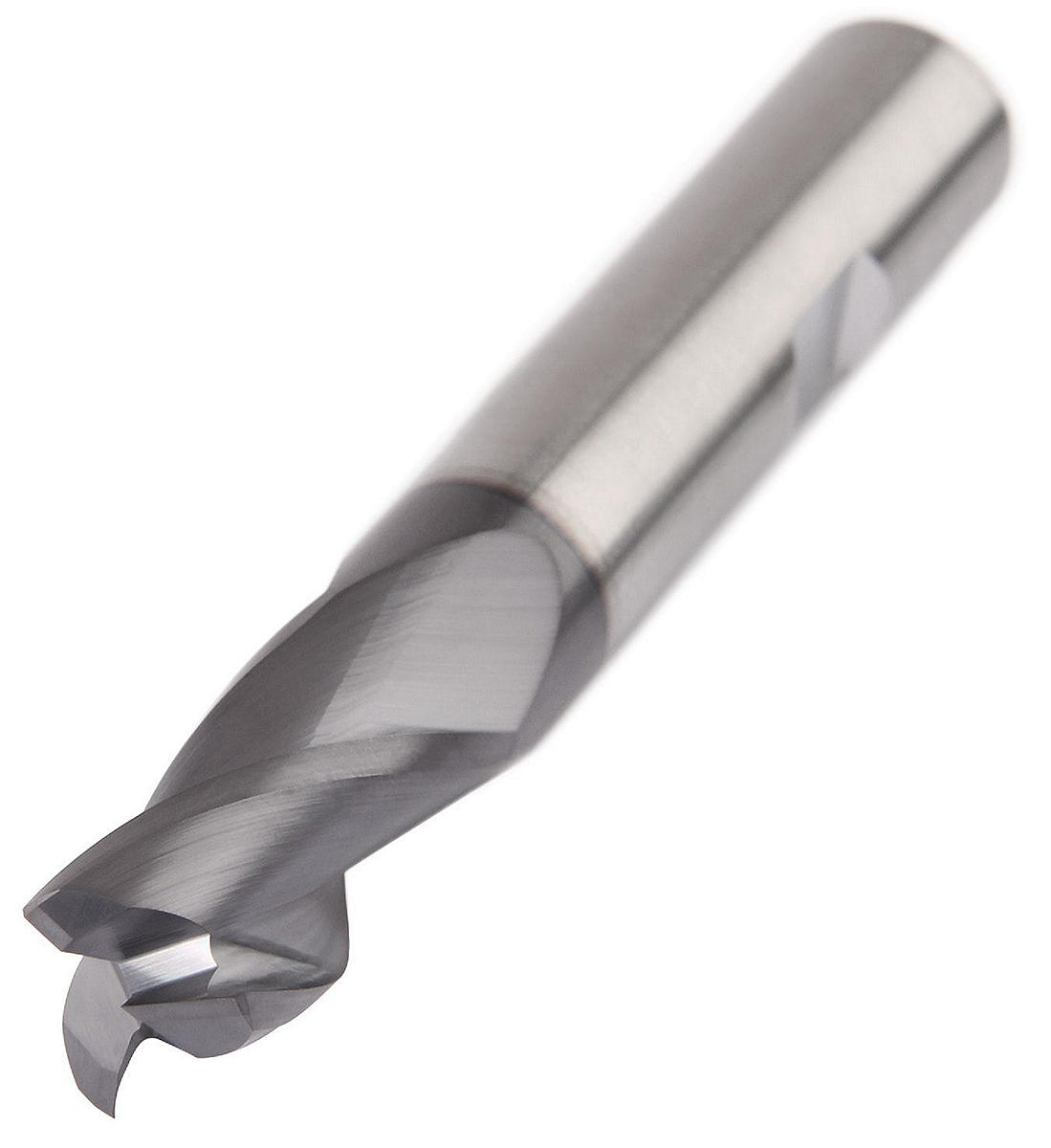

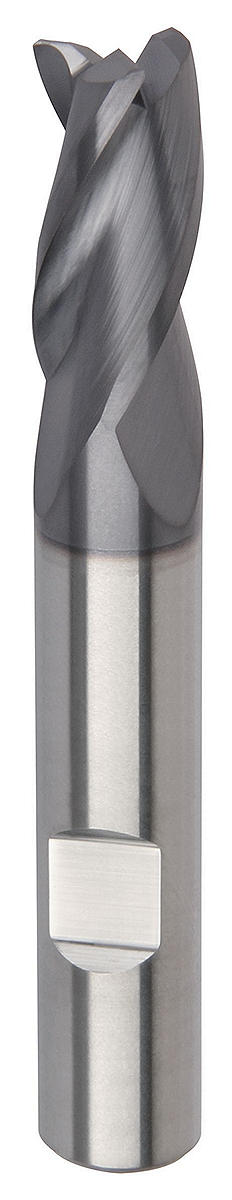

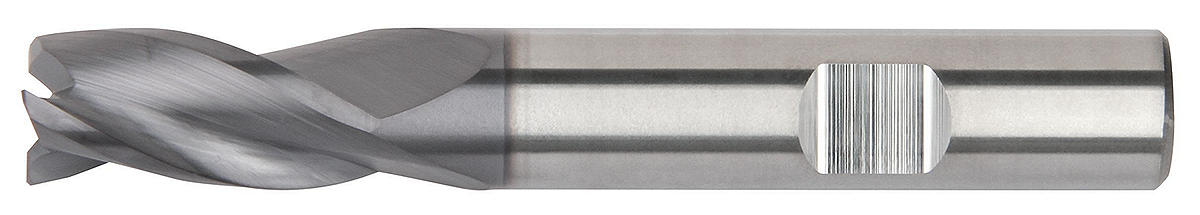

GOmill GP; 3CH..DK-DL; 3 Flute; Metric. GOmill GP; 3CH..DK-DL; Короткое исполнение; Стандартное исполнение. Фрезы общего назначения GOmill™ GP • Цельные твердосплавные концевые фрезы • Фрезы с 3 зубьями

Особенности:

Режущая кромка у центра.

Применение:

Plunge Milling
Ramping: Blank
Tool Dimensions: Flute Configuration: 3
Corner Style: Corner Chamfer
Side Milling/Shoulder Milling: Square End
Slotting: Square End
DIN number 6527
Helix Angle: 30°

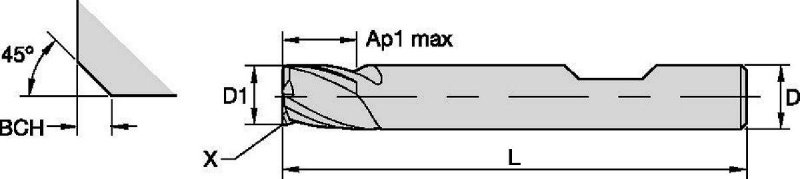

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
6146893	3CH0400DK005B	4.0000	54.0000	6.0	0.1000	Weldon	5.0000	3
6146961	3CH0400DL008B	4.0000	57.0000	6.0	0.1000	Weldon	8.0000	3
6146894	3CH0450DK005B	4.5000	54.0000	6.0	0.1000	Weldon	5.0000	3
6146962	3CH0450DL008B	4.5000	57.0000	6.0	0.1000	Weldon	8.0000	3
6146895	3CH0500DK006B	5.0000	54.0000	6.0	0.1000	Weldon	6.0000	3
6146963	3CH0500DL010B	5.0000	57.0000	6.0	0.1000	Weldon	10.0000	3
6146896	3CH0550DK007B	5.5000	54.0000	6.0	0.1000	Weldon	7.0000	3
6146964	3CH0550DL010B	5.5000	57.0000	6.0	0.1000	Weldon	10.0000	3
6146897	3CH0600DK007B	6.0000	54.0000	6.0	0.1000	Weldon	7.0000	3
6146965	3CH0600DL010B	6.0000	57.0000	6.0	0.1000	Weldon	10.0000	3
6146898	3CH0700DK008B	7.0000	58.0000	8.0	0.1000	Weldon	8.0000	3
6146966	3CH0700DL013B	7.0000	63.0000	8.0	0.1000	Weldon	13.0000	3
6146899	3CH0800DK009B	8.0000	58.0000	8.0	0.2000	Weldon	9.0000	3
6146967	3CH0800DL016B	8.0000	63.0000	8.0	0.2000	Weldon	16.0000	3
6146900	3CH1000DK011B	10.0000	66.0000	10.0	0.2000	Weldon	11.0000	3
6146968	3CH1000DL019B	10.0000	72.0000	10.0	0.2000	Weldon	19.0000	3
6146901	3CH1200DK012B	12.0000	73.0000	12.0	0.3000	Weldon	12.0000	3
6146969	3CH1200DL022B	12.0000	83.0000	12.0	0.3000	Weldon	22.0000	3
6146902	3CH1400DK014B	14.0000	75.0000	14.0	0.3000	Weldon	14.0000	3
6146970	3CH1400DL022B	14.0000	83.0000	14.0	0.3000	Weldon	22.0000	3
6146903	3CH1600DK016B	16.0000	82.0000	16.0	0.3000	Weldon	16.0000	3
6146971	3CH1600DL026B	16.0000	92.0000	16.0	0.3000	Weldon	26.0000	3
6146904	3CH1800DK018B	18.0000	84.0000	18.0	0.3000	Weldon	18.0000	3
6146972	3CH1800DL026B	18.0000	92.0000	18.0	0.3000	Weldon	26.0000	3
6146905	3CH2000DK020B	20.0000	92.0000	20.0	0.3000	Weldon	20.0000	3
6146973	3CH2000DL032B	20.0000	104.0000	20.0	0.3000	Weldon	32.0000	3

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤ 3	-0,014 / -0,028	≤ 3	+0 / -0,006
3–6	-0,020 / -0,038	3–6	+0 / -0,008
6–10	-0,025 / -0,047	6–10	+0 / -0,009
10–18	-0,032 / -0,059	10–18	+0 / -0,011
18–30	-0,040 / -0,073	18–30	+0 / -0,013

Режимы резания:

GOmill; GP 3CH..MX; 3 зуба; Длинное исполнение


		Side Milling (A) and Slotting (B)			KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	140	–	190	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 max	0,1 x D	0,5 x D	120	–	160	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 max	0,1 x D	0,5 x D	90	–	150	fz	0,005	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
M	1	Ap1 max	0,1 x D	0,5 x D	90	–	115	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 max	0,1 x D	0,5 x D	60	–	80	fz	0,005	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	0,5 x D	120	–	150	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	110	–	140	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	0,5 x D	250	–	1000	fz	0,010	0,020	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,008	0,016	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,009	0,018	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180


		Side Milling (A)		KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A).
		A		Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	Min		Max	mm	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 max	0,1 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 max	0,1 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	140	–	190	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 max	0,1 x D	120	–	160	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 max	0,1 x D	90	–	150	fz	0,005	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
M	1	Ap1 max	0,1 x D	90	–	115	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 max	0,1 x D	60	–	80	fz	0,005	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	120	–	150	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	110	–	140	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	250	–	1000	fz	0,010	0,020	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	250	–	750	fz	0,008	0,016	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	250	–	750	fz	0,009	0,018	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180
