KENNAMETAL GOmill GP; 2CH..MR-ML-MX; 2 зуба; Метрическая система - продажа инструмента Кеннаметал

GOmill GP; 2CH..MR-ML-MX; 2 зуба; Метрическая система. GOmill GP; 2CH..MR-ML-MX; Стандартное исполнение; Длинное исполнение; Сверхдлинное исполнение. Фрезы общего назначения GOmill™ GP • Цельные твердосплавные концевые фрезы • Фрезы с 2 зубьями

Особенности:

Режущая кромка у центра.

Применение:

Slotting: Square End
Ramping: Blank
Helix Angle: 30°
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer

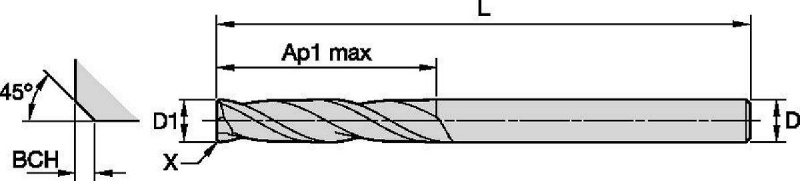

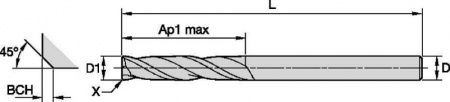

Tool Dimensions: Flute Configuration: 2

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
5873017	2CH0400ML019A	4.0000	63.0000	4.0	0.1000	Straight-Cylindrical	19.0000	2
5873016	2CH0400MR012A	4.0000	50.0000	4.0	0.1000	Straight-Cylindrical	12.0000	2
5873018	2CH0400MX031A	4.0000	75.0000	4.0	0.1000	Straight-Cylindrical	31.0000	2
5873019	2CH0450MR014A	4.5000	50.0000	6.0	0.1000	Straight-Cylindrical	14.0000	2
5873022	2CH0500ML020A	5.0000	63.0000	5.0	0.1000	Straight-Cylindrical	20.0000	2
5873021	2CH0500MR014A	5.0000	50.0000	5.0	0.1000	Straight-Cylindrical	14.0000	2
5873023	2CH0500MX031A	5.0000	100.0000	5.0	0.1000	Straight-Cylindrical	31.0000	2
5873024	2CH0550MR014A	5.5000	50.0000	6.0	0.1000	Straight-Cylindrical	14.0000	2
5873026	2CH0600ML028A	6.0000	76.0000	6.0	0.1000	Straight-Cylindrical	28.0000	2
5873025	2CH0600MR016A	6.0000	50.0000	6.0	0.1000	Straight-Cylindrical	16.0000	2
5873027	2CH0600MX038A	6.0000	100.0000	6.0	0.1000	Straight-Cylindrical	38.0000	2
5873028	2CH0700MR020A	7.0000	63.0000	7.0	0.1000	Straight-Cylindrical	20.0000	2
5873031	2CH0800ML028A	8.0000	76.0000	8.0	0.2000	Straight-Cylindrical	28.0000	2
5873029	2CH0800MR020A	8.0000	63.0000	8.0	0.2000	Straight-Cylindrical	20.0000	2
5873032	2CH0800MX041A	8.0000	100.0000	8.0	0.2000	Straight-Cylindrical	41.0000	2
5873033	2CH0900MR020A	9.0000	63.0000	9.0	0.2000	Straight-Cylindrical	20.0000	2
5873035	2CH1000ML032A	10.0000	89.0000	10.0	0.2000	Straight-Cylindrical	32.0000	2
5873034	2CH1000MR022A	10.0000	72.0000	10.0	0.2000	Straight-Cylindrical	22.0000	2
5873036	2CH1000MX045A	10.0000	100.0000	10.0	0.2000	Straight-Cylindrical	45.0000	2
5873037	2CH1100MR025A	11.0000	76.0000	11.0	0.3000	Straight-Cylindrical	25.0000	2
5873039	2CH1200ML045A	12.0000	100.0000	12.0	0.3000	Straight-Cylindrical	45.0000	2
5873038	2CH1200MR025A	12.0000	76.0000	12.0	0.3000	Straight-Cylindrical	25.0000	2
5873040	2CH1200MX075A	12.0000	150.0000	12.0	0.3000	Straight-Cylindrical	75.0000	2
5873042	2CH1400ML050A	14.0000	100.0000	14.0	0.3000	Straight-Cylindrical	50.0000	2
5873041	2CH1400MR032A	14.0000	83.0000	14.0	0.3000	Straight-Cylindrical	32.0000	2
5873043	2CH1400MX075A	14.0000	150.0000	14.0	0.3000	Straight-Cylindrical	75.0000	2
5873045	2CH1600ML056A	16.0000	110.0000	16.0	0.3000	Straight-Cylindrical	56.0000	2
5873044	2CH1600MR032A	16.0000	89.0000	16.0	0.3000	Straight-Cylindrical	32.0000	2
5873046	2CH1600MX075A	16.0000	150.0000	16.0	0.3000	Straight-Cylindrical	75.0000	2
5873049	2CH1800MX075A	18.0000	150.0000	18.0	0.3000	Straight-Cylindrical	75.0000	2
5873051	2CH2000ML056A	20.0000	125.0000	20.0	0.3000	Straight-Cylindrical	56.0000	2
5873050	2CH2000MR038A	20.0000	104.0000	20.0	0.3000	Straight-Cylindrical	38.0000	2
5873052	2CH2000MX075A	20.0000	150.0000	20.0	0.3000	Straight-Cylindrical	75.0000	2

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤ 3	-0,014 / -0,028	≤ 3	+0 / -0,006
3–6	-0,020 / -0,038	3–6	+0 / -0,008
6–10	-0,025 / -0,047	6–10	+0 / -0,009
10–18	-0,032 / -0,059	10–18	+0 / -0,011
18–30	-0,040 / -0,073	18–30	+0 / -0,013

Режимы резания:


		Side Milling (A) and Slotting (B)			KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	1,0	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	140	–	190	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 max	0,1 x D	0,5 x D	120	–	160	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 max	0,1 x D	0,5 x D	90	–	150	fz	0,005	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
M	1	Ap1 max	0,1 x D	0,5 x D	90	–	115	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 max	0,1 x D	0,5 x D	60	–	80	fz	0,005	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	0,5 x D	120	–	150	fz	0,007	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	110	–	140	fz	0,006	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	0,5 x D	250	–	1000	fz	0,010	0,020	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,008	0,016	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,009	0,018	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180


		Side Milling (A) and Slotting (B)			KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 max	0,1 x D	0,5 x D	150	–	200	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	140	–	190	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 max	0,1 x D	0,5 x D	120	–	160	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 max	0,1 x D	0,5 x D	90	–	150	fz	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
M	1	Ap1 max	0,1 x D	0,5 x D	90	–	115	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 max	0,1 x D	0,5 x D	60	–	80	fz	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	0,5 x D	120	–	150	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	0,5 x D	110	–	140	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	0,5 x D	250	–	1000	fz	0,020	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,016	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	0,5 x D	250	–	750	fz	0,018	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180


		Side Milling (A)		KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A).
		A		Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	Min		Max	mm	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap1 max	0,1 x D	150	–	200	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap1 max	0,1 x D	150	–	200	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	140	–	190	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap1 max	0,1 x D	120	–	160	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap1 max	0,1 x D	90	–	150	fz	0,010	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
M	1	Ap1 max	0,1 x D	90	–	115	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap1 max	0,1 x D	60	–	80	fz	0,009	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	120	–	150	fz	0,014	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	110	–	140	fz	0,011	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	250	–	1000	fz	0,020	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	250	–	750	fz	0,016	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	250	–	750	fz	0,018	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180


		Side Milling (A)		KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A).
		A		Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	Min		Max	mm	3,0	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18.0	20.0
P	0	Ap1 max	0,1 x D	150	–	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0.108	0.114
	1	Ap1 max	0,1 x D	150	–	200	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0.108	0.114
	2	Ap1 max	0,1 x D	140	–	190	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0.108	0.114
	3	Ap1 max	0,1 x D	120	–	160	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0.095	0.101
	4	Ap1 max	0,1 x D	90	–	150	fz	0,016	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0.083	0.088
M	1	Ap1 max	0,1 x D	90	–	115	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0.095	0.101
	2	Ap1 max	0,1 x D	60	–	80	fz	0,014	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
K	1	Ap1 max	0,1 x D	120	–	150	fz	0,021	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap1 max	0,1 x D	110	–	140	fz	0,017	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
N	1	Ap1 max	0,1 x D	250	–	1000	fz	0,030	0,040	0,050	0,060	0,080	0,100	0,120	0,140	0,160	0,180	0,200
	2	Ap1 max	0,1 x D	250	–	750	fz	0,024	0,032	0,040	0,048	0,064	0,080	0,096	0,112	0,128	0,144	0,160
	4	Ap1 max	0,1 x D	250	–	750	fz	0,027	0,036	0,045	0,054	0,072	0,090	0,108	0,126	0,144	0,162	0,180
