F3AU...DK; Обработка шпоночных пазов

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

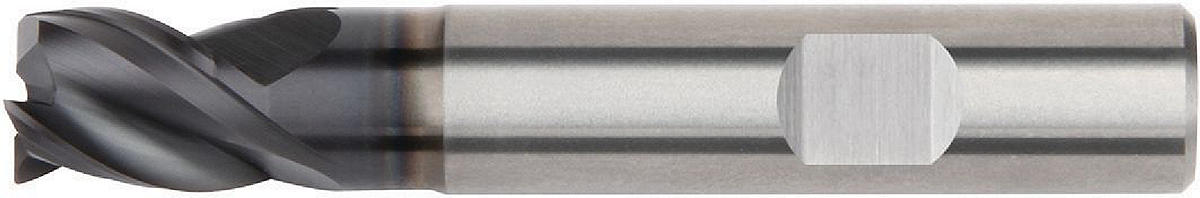

F3AU...DK; Обработка шпоночных пазов. F3AU...DK; Обработка шпоночных пазов. Фреза для обработки шпоночных пазов • KC643M™

Особенности:

Стандартные размеры Kennametal.
Режущая кромка у центра.
Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки.
Один инструмент для черновой и чистовой обработки сокращает число наладок.
Оптимизированная геометрия обеспечивает высокий удельный съем металла (MRR) в стабильных условиях обработки.

Применение:

Tool Dimensions: Flute Configuration: 3
Side Milling/Shoulder Milling: Square End
Ramping: Blank
Helix Angle: 38°
Plunge Milling
Corner Style: Corner Radius
Slotting: Square End

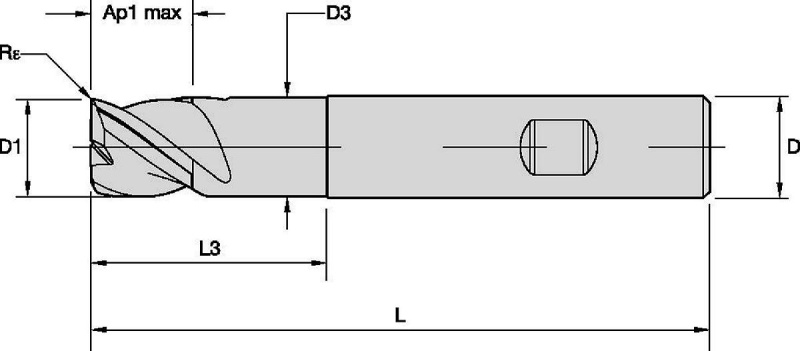

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes	[Re] Corner Radius
4061085	F3AU0280BDK38	2.8000	50.0000	6.0	Weldon	12.0000	2.7450	4.0000	3	0.1200
4061086	F3AU0380BDK38	3.8000	54.0000	6.0	Weldon	16.0000	3.7100	5.0000	3	0.1200
4061087	F3AU0480BDK38	4.8000	54.0000	6.0	Weldon	16.0000	4.7100	6.0000	3	0.2000
4061091	F3AU0970BDK38	9.7000	66.0000	10.0	Weldon	26.0000	9.6530	11.0000	3	0.3300

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤3	-0,014/-0,028	≤3	+0/-0,006
3–6	-0,020/-0,038	3–6	+0/-0,008
6–10	-0,025/-0,047	6–10	+0/-0,009
10–18	-0,032/-0,059	10–18	+0/-0,011
18–30	-0,040/-0,073	18–30	+0/-0,013

Режимы подачи:


		Side Milling (A) and Slotting (B)			KC643M			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 10%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	2,0	3,0	4,0	6,0	8,0	10,0	12,0	14,0	16,0	20,0
P	0	1 x D	0,5 x D	0,75 x D	150	–	200	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,114
	1	1 x D	0,5 x D	0,75 x D	150	–	200	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,114
	2	1 x D	0,5 x D	0,75 x D	140	–	190	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,114
	3	1 x D	0,5 x D	0,75 x D	120	–	160	fz	0,011	0,017	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,101
	4	1 x D	0,5 x D	0,75 x D	90	–	150	fz	0,010	0,016	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,088
	5	1 x D	0,5 x D	0,75 x D	60	–	100	fz	0,009	0,014	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,081
	6	1 x D	0,5 x D	0,75 x D	50	–	75	fz	0,008	0,012	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,065
M	1	1 x D	0,5 x D	0,75 x D	90	–	115	fz	0,011	0,017	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,101
	2	1 x D	0,5 x D	0,75 x D	60	–	80	fz	0,009	0,014	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,081
	3	1 x D	0,5 x D	0,75 x D	60	–	70	fz	0,008	0,012	0,016	0,025	0,034	0,040	0,047	0,052	0,057	0,065
K	1	1 x D	0,5 x D	0,75 x D	120	–	150	fz	0,014	0,021	0,028	0,044	0,060	0,072	0,083	0,092	0,101	0,114
	2	1 x D	0,5 x D	0,75 x D	110	–	140	fz	0,011	0,017	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,101
	3	1 x D	0,5 x D	0,75 x D	110	–	130	fz	0,009	0,014	0,019	0,029	0,040	0,048	0,056	0,063	0,070	0,081
S	1	1 x D	0,3 x D	0,3 x D	50	–	90	fz	0,011	0,017	0,023	0,036	0,050	0,061	0,070	0,079	0,087	0,101
	2	1 x D	0,3 x D	0,3 x D	25	–	40	fz	0,006	0,009	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,054
	3	1 x D	0,3 x D	0,3 x D	25	–	40	fz	0,006	0,009	0,013	0,019	0,026	0,032	0,037	0,042	0,046	0,054
	4	1 x D	0,5 x D	0,75 x D	50	–	60	fz	0,007	0,011	0,016	0,026	0,037	0,045	0,052	0,058	0,064	0,074
H	1	1 x D	0,5 x D	0,75 x D	80	–	140	fz	0,010	0,016	0,021	0,033	0,045	0,054	0,062	0,070	0,077	0,088
