HARVI I TE; Радиус скругления; 4 ЗУБА; С удлиненной шейкой; Хвостовик SAFE-LOCK

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

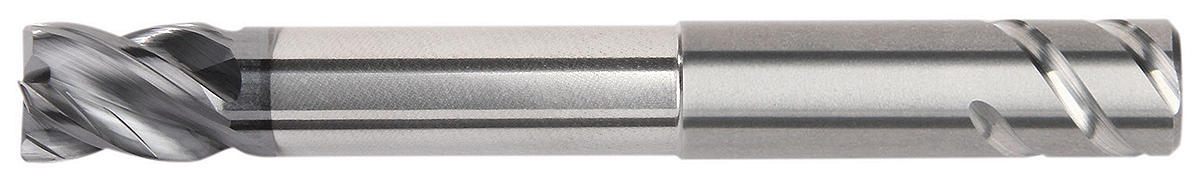

HARVI I TE; Радиус скругления; 4 ЗУБА; С удлиненной шейкой;
Хвостовик SAFE-LOCK. HARVI I TE; Радиус скругления; 4 канавки; С удлиненной шейкой; Хвостовик SAFE-LOCK. HARVI™ I TE High-Performance Solid Carbide End Mills

Особенности:

Versatile solid carbide end mill for steels, stainless steel, cast iron, and high temperature alloys.
HARVI I TE solid carbide end mills cover a variety of operations, including dynamic milling, and extreme ramping operations.
HARVI I TE solid carbide end mills stand for maximum metal removal, maximum productivity, maximum benefit.
HARVI I TE solid carbide end mills feature asymmetrical divided flutes, variable helix, twisted end face, facteted eccentric relief, and chip gashes within the flutes.
Safe-Lock for pull out protection.
Centre cutting for plunging and ramping operations.

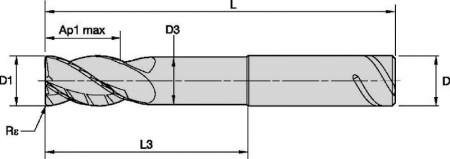

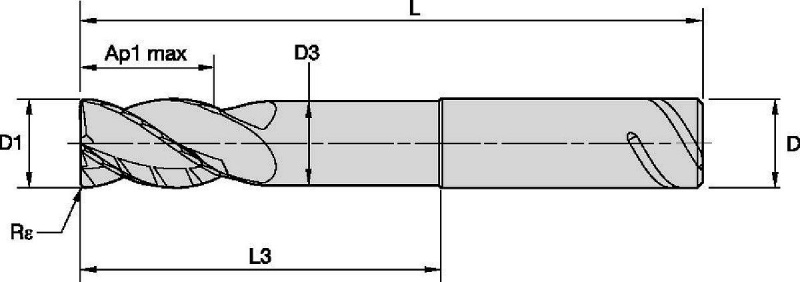

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes	[Re] Corner Radius
6929513	H1TE4RA1200E026SLR050M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	0.5000
6929514	H1TE4RA1200E026SLR100M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	1.0000
6929515	H1TE4RA1200E026SLR200M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	2.0000
6929516	H1TE4RA1200E026SLR250M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	2.5000
6929517	H1TE4RA1200E026SLR300M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	3.0000
6929518	H1TE4RA1200E026SLR400M	12.0000	100.0000	12.0	SAFE-LOCK	53.0000	11.2800	26.0000	4	4.0000
6929519	H1TE4RA1600E032SLR050M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	0.5000
6929520	H1TE4RA1600E032SLR100M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	1.0000
6929531	H1TE4RA1600E032SLR200M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	2.0000
6929532	H1TE4RA1600E032SLR250M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	2.5000
6929533	H1TE4RA1600E032SLR300M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	3.0000
6929534	H1TE4RA1600E032SLR400M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	4.0000
6929535	H1TE4RA1600E032SLR600M	16.0000	125.0000	16.0	SAFE-LOCK	73.0000	15.0400	32.0000	4	6.0000
6929536	H1TE4RA2000E038SLR050M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	0.5000
6929538	H1TE4RA2000E038SLR100M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	1.0000
6929539	H1TE4RA2000E038SLR200M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	2.0000
6929540	H1TE4RA2000E038SLR250M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	2.5000
6929541	H1TE4RA2000E038SLR300M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	3.0000
6929542	H1TE4RA2000E038SLR400M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	4.0000
6929543	H1TE4RA2000E038SLR600M	20.0000	125.0000	20.0	SAFE-LOCK	73.0000	18.8000	38.0000	4	6.0000
6929545	H1TE4RA2500E045SLR050M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	0.5000
6929546	H1TE4RA2500E045SLR100M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	1.0000
6929547	H1TE4RA2500E045SLR200M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	2.0000
6929548	H1TE4RA2500E045SLR250M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	2.5000
6929549	H1TE4RA2500E045SLR300M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	3.0000
6929550	H1TE4RA2500E045SLR400M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	4.0000
6929551	H1TE4RA2500E045SLR600M	25.0000	135.0000	25.0	SAFE-LOCK	75.0000	24.0000	45.0000	4	6.0000

TechnicalInfo:

HARVI I TE; 4 канавки; Таблица поправочных коэффициентов для расчета режимов резания; В метрических единицах

	Ae/D	0,50%	1,00%	1,60%	2,00%	4,00%	5,00%	8,00%	10,00%	20,00%	30,00%	40,00%	50,00%
Speed factor	Kv	2,9	2,85	2,8	2	1,5	1,45	1,4	1,35	1,25	1,2	1	1
Feed factor	KFz	2,8	2,6	2,5	2,4	2,3	2,2	2	1,7	1,25	1,02	1	1

Режимы резания:

HARVI I TE; 4 канавки; Рекомендации по применению; Метрическая система


		Side Milling (A) and Slotting (B)						Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
					KCPM15/KCSM15			D1 Diameter
		A		B	Cutting Speed vc m/min
Material Group		ap	ae	ap	Min		Max	mm	2,0	2,5	3,0	3,5	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,25 x D	140	–	190	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	3	1,5 x D	0,5 x D	1,25 x D	120	–	160	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	4	1,5 x D	0,5 x D	1,25 x D	90	–	150	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	5	1,5 x D	0,5 x D	1,25 x D	60	–	100	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	6	1,5 x D	0,5 x D	1,25 x D	50	–	75	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
M	1	1,5 x D	0,5 x D	1,25 x D	90	–	115	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,5 x D	1,25 x D	60	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	1,00 x D	60	–	70	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
K	1	1,5 x D	0,5 x D	1,00 x D	120	–	150	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,00 x D	110	–	140	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	3	1,5 x D	0,5 x D	1,00 x D	110	–	130	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
S	1	1,5 x D	0,3 x D	0,75 x D	50	–	90	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,3 x D	0,75 x D	50	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	0,50 x D	25	–	40	fz	0,005	0,006	0,007	0,012	0,014	0,018	0,021	0,029	0,035	0,041	0,046	0,051	0,055	0,059	0,067
	4	1,5 x D	0,5 x D	1,25 x D	50	–	60	fz	0,006	0,007	0,009	0,015	0,017	0,023	0,028	0,040	0,049	0,057	0,064	0,071	0,076	0,082	0,092
H	1	1,5 x D	0,5 x D	1,00 x D	80	–	140	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	2	1,5 x D	0,2 x D	1,00 x D	70	–	120	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
