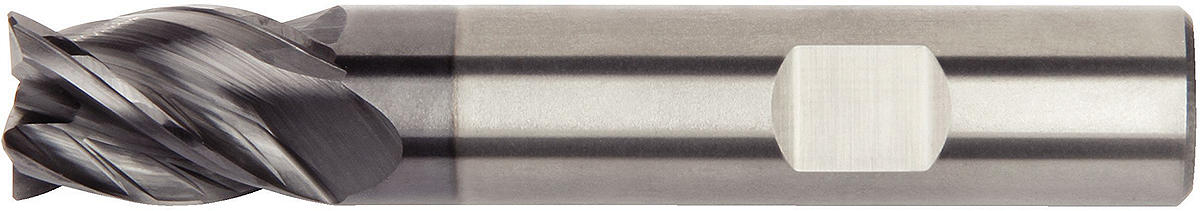

HARVI I TE; С фаской; 4 ЗУБА; Хвостовик Weldon

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

HARVI I TE; С фаской; 4 ЗУБА; Хвостовик Weldon^®. HARVI I TE; С фаской; 4 ЗУБА; УКОРОЧЕННОЕ ИСПОЛНЕНИЕ; Хвостовик Weldon®. HARVI™ I TE High-Performance Solid Carbide End Mills

Особенности:

Versatile solid carbide end mill for steels, stainless steel, cast iron, and high temperature alloys.
HARVI I TE solid carbide end mills cover a variety of operations, including dynamic milling, and extreme ramping operations.
HARVI I TE solid carbide end mills stand for maximum metal removal, maximum productivity, maximum benefit.
HARVI I TE solid carbide end mills feature asymmetrical divided flutes, variable helix, twisted end face, facteted eccentric relief, and chip gashes within the flutes.
Centre cutting for plunging and ramping operations.

Применение:

Pocketing
Plunge Milling
Side Milling/Shoulder Milling: Roughing
Slotting: Square End
Ramping: Blank
Helical Milling
Tool Dimensions: Flute Configuration: 4
Trochoidal Milling
Side Milling/Shoulder Milling: Eased Chamfer
Shank - Cylindrical Weldon
Corner Style: Corner Chamfer
100147465

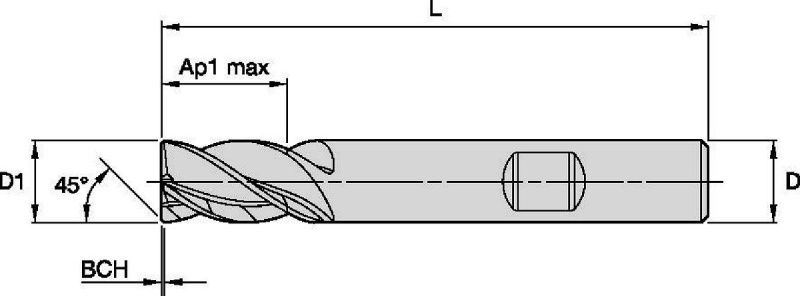

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[L3] Usable Length	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
6769625	H1TE4CH0200S004HBM	2.0000	54.0000	6.0	0.1000	Weldon	5.8000	4.0000	4
6769626	H1TE4CH0250S005HBM	2.5000	54.0000	6.0	0.1000	Weldon		5.0000	4
6769627	H1TE4CH0300S006HBM	3.0000	54.0000	6.0	0.1000	Weldon		6.0000	4
6769628	H1TE4CH0350S007HBM	3.5000	54.0000	6.0	0.1000	Weldon		7.0000	4
6769629	H1TE4CH0400S008HBM	4.0000	54.0000	6.0	0.1500	Weldon		8.0000	4
6769630	H1TE4CH0500S009HBM	5.0000	54.0000	6.0	0.1500	Weldon		9.0000	4
6769631	H1TE4CH0600S010HBM	6.0000	54.0000	6.0	0.1500	Weldon		10.0000	4
6769632	H1TE4CH0800S012HBM	8.0000	58.0000	8.0	0.2000	Weldon		12.0000	4
6769633	H1TE4CH1000S014HBM	10.0000	66.0000	10.0	0.2500	Weldon		14.0000	4
6769634	H1TE4CH1200S016HBM	12.0000	73.0000	12.0	0.2500	Weldon		16.0000	4
6769635	H1TE4CH1400S018HBM	14.0000	75.0000	14.0	0.2500	Weldon		18.0000	4
6769636	H1TE4CH1600S022HBM	16.0000	82.0000	16.0	0.3500	Weldon		22.0000	4
6769637	H1TE4CH1800S024HBM	18.0000	92.0000	18.0	0.3500	Weldon		24.0000	4
6769638	H1TE4CH2000S026HBM	20.0000	92.0000	20.0	0.3500	Weldon		26.0000	4
6769639	H1TE4CH2500S030HBM	25.0000	121.0000	25.0	0.3500	Weldon		30.0000	4

TechnicalInfo:

HARVI I TE; 4 канавки; Таблица поправочных коэффициентов для расчета режимов резания; В метрических единицах

	Ae/D	0,50%	1,00%	1,60%	2,00%	4,00%	5,00%	8,00%	10,00%	20,00%	30,00%	40,00%	50,00%
Speed factor	Kv	2,9	2,85	2,8	2	1,5	1,45	1,4	1,35	1,25	1,2	1	1
Feed factor	KFz	2,8	2,6	2,5	2,4	2,3	2,2	2	1,7	1,25	1,02	1	1

Режимы резания:

HARVI I TE; 4 канавки; Рекомендации по применению; Метрическая система


		Side Milling (A) and Slotting (B)						Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
					KCPM15/KCSM15			D1 Diameter
		A		B	Cutting Speed vc m/min
Material Group		ap	ae	ap	Min		Max	mm	2,0	2,5	3,0	3,5	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,25 x D	140	–	190	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	3	1,5 x D	0,5 x D	1,25 x D	120	–	160	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	4	1,5 x D	0,5 x D	1,25 x D	90	–	150	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	5	1,5 x D	0,5 x D	1,25 x D	60	–	100	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	6	1,5 x D	0,5 x D	1,25 x D	50	–	75	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
M	1	1,5 x D	0,5 x D	1,25 x D	90	–	115	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,5 x D	1,25 x D	60	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	1,00 x D	60	–	70	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
K	1	1,5 x D	0,5 x D	1,00 x D	120	–	150	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,00 x D	110	–	140	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	3	1,5 x D	0,5 x D	1,00 x D	110	–	130	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
S	1	1,5 x D	0,3 x D	0,75 x D	50	–	90	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,3 x D	0,75 x D	50	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	0,50 x D	25	–	40	fz	0,005	0,006	0,007	0,012	0,014	0,018	0,021	0,029	0,035	0,041	0,046	0,051	0,055	0,059	0,067
	4	1,5 x D	0,5 x D	1,25 x D	50	–	60	fz	0,006	0,007	0,009	0,015	0,017	0,023	0,028	0,040	0,049	0,057	0,064	0,071	0,076	0,082	0,092
H	1	1,5 x D	0,5 x D	1,00 x D	80	–	140	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	2	1,5 x D	0,2 x D	1,00 x D	70	–	120	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
