HARVI I TE; Радиус скругления; 4 ЗУБА; С шейкой

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

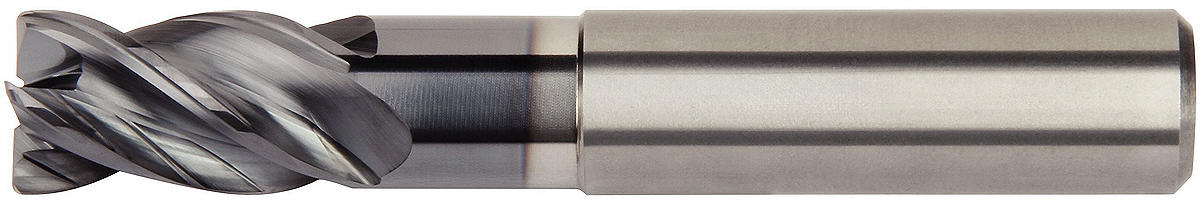

HARVI I TE; Радиус скругления; 4 ЗУБА; С шейкой. HARVI I TE; Радиус скругления; 4 ЗУБА; С шейкой; Цилиндрический хвостовик. HARVI™ I TE High-Performance Solid Carbide End Mills

Особенности:

Versatile solid carbide end mill for steels, stainless steel, cast iron, and high temperature alloys.
HARVI I TE solid carbide end mills cover a variety of operations, including dynamic milling, and extreme ramping operations.
HARVI I TE solid carbide end mills stand for maximum metal removal, maximum productivity, maximum benefit.
HARVI I TE solid carbide end mills feature asymmetrical divided flutes, variable helix, twisted end face, facteted eccentric relief, and chip gashes within the flutes.
Centre cutting for plunging and ramping operations.

Применение:

Side Milling/Shoulder Milling: Eased Chamfer
Helical Milling
Plunge Milling
Pocketing
Side Milling/Shoulder Milling: Roughing
Slotting: Square End
Ramping: Blank
Trochoidal Milling
Tool Dimensions: Flute Configuration: 4
Shank - Cylindrical Plain
100147465
Corner Style: Corner Radius

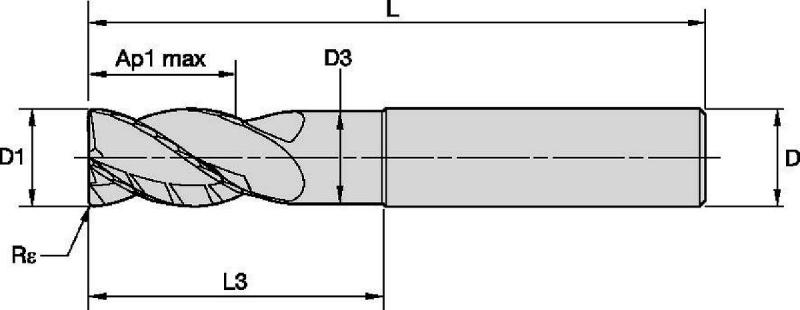

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes	[Re] Corner Radius
6767968	H1TE4RA0400N006HAR025M	4.0000	57.0000	6.0	Straight-Cylindrical	12.0000	3.7600	6.0000	4	0.2500
6767969	H1TE4RA0400N006HAR050M	4.0000	57.0000	6.0	Straight-Cylindrical	12.0000	3.7600	6.0000	4	0.5000
6676190	H1TE4RA0600N009HAR050M	6.0000	63.0000	6.0	Straight-Cylindrical	18.1800	5.6400	9.0000	4	0.5000
6676231	H1TE4RA0600N009HAR100M	6.0000	63.0000	6.0	Straight-Cylindrical	18.0000	5.6400	9.0000	4	1.0000
6676234	H1TE4RA0800N012HAR050M	8.0000	68.0000	8.0	Straight-Cylindrical	24.2400	7.5200	12.0000	4	0.5000
6676235	H1TE4RA0800N012HAR100M	8.0000	68.0000	8.0	Straight-Cylindrical	24.2400	7.5200	12.0000	4	1.0000
6676238	H1TE4RA1000N015HAR050M	10.0000	76.0000	10.0	Straight-Cylindrical	30.3000	9.4000	15.0000	4	0.5000
6676239	H1TE4RA1000N015HAR100M	10.0000	76.0000	10.0	Straight-Cylindrical	30.3000	9.4000	15.0000	4	1.0000
6676240	H1TE4RA1000N015HAR200M	10.0000	76.0000	10.0	Straight-Cylindrical	30.3000	9.4000	15.0000	4	2.0000
6676251	H1TE4RA1000N015HAR300M	10.0000	76.0000	10.0	Straight-Cylindrical	30.0000	9.4000	15.0000	4	3.0000
6676252	H1TE4RA1000N015HAR400M	10.0000	76.0000	10.0	Straight-Cylindrical	30.0000	9.4000	15.0000	4	4.0000
6676257	H1TE4RA1200N018HAR050M	12.0000	83.0000	12.0	Straight-Cylindrical	36.3600	11.2800	18.0000	4	0.5000
6676258	H1TE4RA1200N018HAR100M	12.0000	83.0000	12.0	Straight-Cylindrical	36.3600	11.2800	18.0000	4	1.0000
6676259	H1TE4RA1200N018HAR200M	12.0000	83.0000	12.0	Straight-Cylindrical	36.3600	11.2800	18.0000	4	2.0000
6676260	H1TE4RA1200N018HAR300M	12.0000	83.0000	12.0	Straight-Cylindrical	36.0000	11.2800	18.0000	4	3.0000
6676271	H1TE4RA1200N018HAR400M	12.0000	83.0000	12.0	Straight-Cylindrical	36.0000	11.2800	18.0000	4	4.0000
6676277	H1TE4RA1600N024HAR050M	16.0000	100.0000	16.0	Straight-Cylindrical	48.4800	15.0400	24.0000	4	0.5000
6676278	H1TE4RA1600N024HAR100M	16.0000	100.0000	16.0	Straight-Cylindrical	48.4800	15.0400	24.0000	4	1.0000
6676279	H1TE4RA1600N024HAR200M	16.0000	100.0000	16.0	Straight-Cylindrical	48.4800	15.0400	24.0000	4	2.0000
6676280	H1TE4RA1600N024HAR300M	16.0000	100.0000	16.0	Straight-Cylindrical	48.4800	15.0400	24.0000	4	3.0000
6676281	H1TE4RA1600N024HAR400M	16.0000	100.0000	16.0	Straight-Cylindrical	48.0000	15.0400	24.0000	4	4.0000
6676282	H1TE4RA1600N024HAR600M	16.0000	100.0000	16.0	Straight-Cylindrical	48.0000	15.0400	24.0000	4	6.0000
6676289	H1TE4RA2000N030HAR050M	20.0000	115.0000	20.0	Straight-Cylindrical	60.6000	18.8000	30.0000	4	0.5000
6676290	H1TE4RA2000N030HAR100M	20.0000	115.0000	20.0	Straight-Cylindrical	60.6000	18.8000	30.0000	4	1.0000
6676291	H1TE4RA2000N030HAR200M	20.0000	115.0000	20.0	Straight-Cylindrical	60.6000	18.8000	30.0000	4	2.0000
6676292	H1TE4RA2000N030HAR300M	20.0000	115.0000	20.0	Straight-Cylindrical	60.6000	18.8000	30.0000	4	3.0000
6676293	H1TE4RA2000N030HAR400M	20.0000	115.0000	20.0	Straight-Cylindrical	60.0000	18.8000	30.0000	4	4.0000
6676294	H1TE4RA2000N030HAR600M	20.0000	115.0000	20.0	Straight-Cylindrical	60.0000	18.8000	30.0000	4	6.0000
6676299	H1TE4RA2500N038HAR050M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	0.5000
6676300	H1TE4RA2500N038HAR100M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	1.0000
6676301	H1TE4RA2500N038HAR200M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	2.0000
6676302	H1TE4RA2500N038HAR300M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	3.0000
6676303	H1TE4RA2500N038HAR400M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	4.0000
6676304	H1TE4RA2500N038HAR600M	25.0000	135.0000	25.0	Straight-Cylindrical	75.0000	24.0000	37.5000	4	6.0000

TechnicalInfo:

HARVI I TE; 4 канавки; Таблица поправочных коэффициентов для расчета режимов резания; В метрических единицах

	Ae/D	0,50%	1,00%	1,60%	2,00%	4,00%	5,00%	8,00%	10,00%	20,00%	30,00%	40,00%	50,00%
Speed factor	Kv	2,9	2,85	2,8	2	1,5	1,45	1,4	1,35	1,25	1,2	1	1
Feed factor	KFz	2,8	2,6	2,5	2,4	2,3	2,2	2	1,7	1,25	1,02	1	1

Режимы резания:

HARVI I TE; 4 канавки; Рекомендации по применению; Метрическая система

	Ae/D	2.00%	4.00%	5.00%	8.00%	10.00%	20.00%	30.00%	40.00%	50.00%
Speed factor	Kv	2	1.5	1.45	1.4	1.35	1.25	1.2	1	1
Feed factor	KFz	2.4	2.3	2.2	2	1.7	1.25	1.02	1	1


		Side Milling (A) and Slotting (B)						Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
					KCPM15/KCSM15			D1 Diameter
		A		B	Cutting Speed vc m/min
Material Group		ap	ae	ap	Min		Max	mm	2,0	2,5	3,0	3,5	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	1	1,5 x D	0,5 x D	1,25 x D	150	–	200	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,25 x D	140	–	190	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	3	1,5 x D	0,5 x D	1,25 x D	120	–	160	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	4	1,5 x D	0,5 x D	1,25 x D	90	–	150	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	5	1,5 x D	0,5 x D	1,25 x D	60	–	100	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	6	1,5 x D	0,5 x D	1,25 x D	50	–	75	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
M	1	1,5 x D	0,5 x D	1,25 x D	90	–	115	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,5 x D	1,25 x D	60	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	1,00 x D	60	–	70	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
K	1	1,5 x D	0,5 x D	1,00 x D	120	–	150	fz	0,011	0,013	0,016	0,027	0,031	0,040	0,048	0,066	0,079	0,091	0,102	0,111	0,119	0,125	0,136
	2	1,5 x D	0,5 x D	1,00 x D	110	–	140	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	3	1,5 x D	0,5 x D	1,00 x D	110	–	130	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
S	1	1,5 x D	0,3 x D	0,75 x D	50	–	90	fz	0,009	0,011	0,013	0,022	0,026	0,033	0,040	0,055	0,067	0,077	0,087	0,096	0,104	0,111	0,125
	2	1,5 x D	0,3 x D	0,75 x D	50	–	80	fz	0,007	0,009	0,011	0,018	0,021	0,027	0,032	0,044	0,053	0,062	0,070	0,077	0,083	0,089	0,100
	3	1,5 x D	0,5 x D	0,50 x D	25	–	40	fz	0,005	0,006	0,007	0,012	0,014	0,018	0,021	0,029	0,035	0,041	0,046	0,051	0,055	0,059	0,067
	4	1,5 x D	0,5 x D	1,25 x D	50	–	60	fz	0,006	0,007	0,009	0,015	0,017	0,023	0,028	0,040	0,049	0,057	0,064	0,071	0,076	0,082	0,092
H	1	1,5 x D	0,5 x D	1,00 x D	80	–	140	fz	0,008	0,010	0,012	0,021	0,024	0,030	0,036	0,049	0,059	0,069	0,077	0,084	0,091	0,097	0,107
	2	1,5 x D	0,2 x D	1,00 x D	70	–	120	fz	0,006	0,008	0,009	0,016	0,018	0,022	0,027	0,037	0,044	0,051	0,057	0,063	0,067	0,071	0,078
