DUO-LOCK; RFDD; 3 зуба; Метрическая система

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

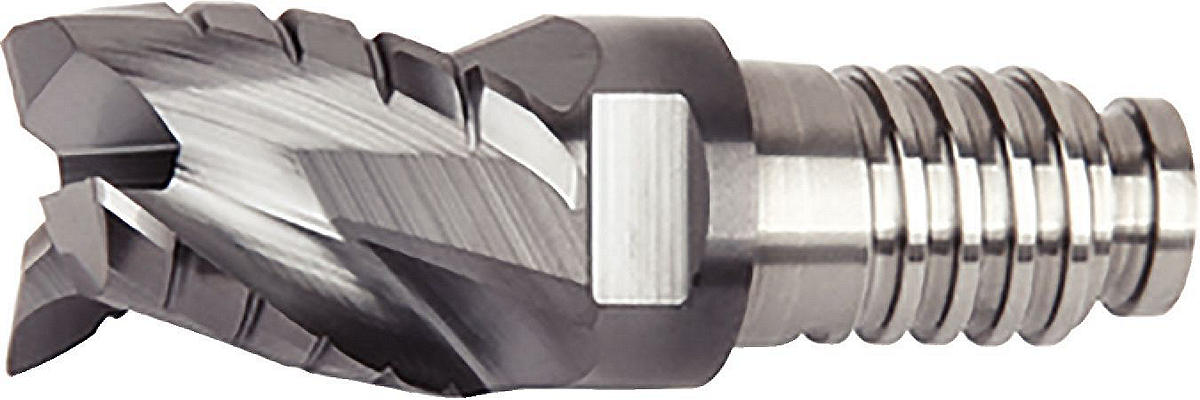

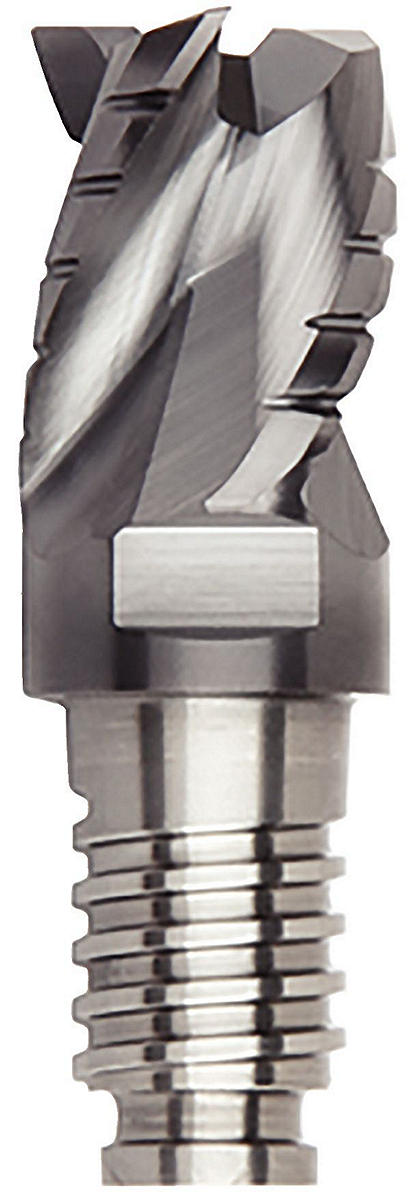

DUO-LOCK; RFDD; 3 зуба; Метрическая система. DUO-LOCK; RFDD; 3 ЗУБА. Модульные концевые фрезы DUO-λOCK® • Черновая обработка

Сменные головки RFDD — высокопроизводительное решение для черновой обработки обеспечивает превосходное удаление стружки, особенно при обработке нержавеющей стали.
Укороченное исполнение и радиус скругления обеспечивают стабильность и уменьшают отклоняющие силы.
Идеально подходит для выполнения операций обработки труднодоступных мест на токарных многоцелевых станках, а также на токарных станках с приводным инструментом.
Уникальная геометрия режущей части обеспечивает низкие силы резания и невысокую потребляемую мощность.

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L1] Gage Length	[AP1MAX] 1st Maximum Cutting Depth	[CSMS] System Size Machine Side	[Z] Number of Flutes	[Re] Corner Radius	[WF] Width of Flat
6441047	RFDD1000X3AQD	10.0000	9.6	DUO-LOCK	17.5000	7.5000	DL10	3	0.4000	8.0000
6441048	RFDD1200X3AQD	12.0000	11.5	DUO-LOCK	21.0000	9.0000	DL12	3	0.4000	9.5000
6441049	RFDD1600X3AQD	16.0000	15.5	DUO-LOCK	28.0000	12.0000	DL16	3	0.4000	13.0000
6441050	RFDD2000X3AQD	20.0000	19.3	DUO-LOCK	35.0000	15.0000	DL20	3	0.4000	16.0000

Tolerance:

Material Group					straight short			conical medium			conical long			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	KCPM15			KCPM15			KCPM15			D1 Diameter
		A		B	Cutting Speed vc m/min			Cutting Speed vc m/min			Cutting Speed vc m/min			D1 Diameter
		ap	ae	ap	Min		Max	Min		Max	Min		Max	mm	10,0	12,0	16,0	20,0
P	0	0,75 x D	0,5 x D	0,5 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097
	1	0,75 x D	0,5 x D	0,5 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097
	2	0,75 x D	0,5 x D	0,5 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097
	3	0,75 x D	0,5 x D	0,5 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086
	4	0,75 x D	0,4 x D	0,5 x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075
	5	0,75 x D	0,5 x D	0,5 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069
	6	0,75 x D	0,4 x D	0,5 x D	50	–	75	43	–	64	40	–	60	fz	0,034	0,040	0,048	0,055
M	1	0,75 x D	0,4 x D	0,5 x D	90	–	115	72	–	92	63	–	81	fz	0,051	0,060	0,074	0,086
	2	0,75 x D	0,4 x D	0,5 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069
	3	0,75 x D	0,4 x D	0,5 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055
K	1	0,75 x D	0,5 x D	0,5 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097
	2	0,75 x D	0,5 x D	0,5 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086
	3	0,75 x D	0,4 x D	0,5 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069
H	1	0,75 x D	0,2 x D	0,3 x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075
