Описание

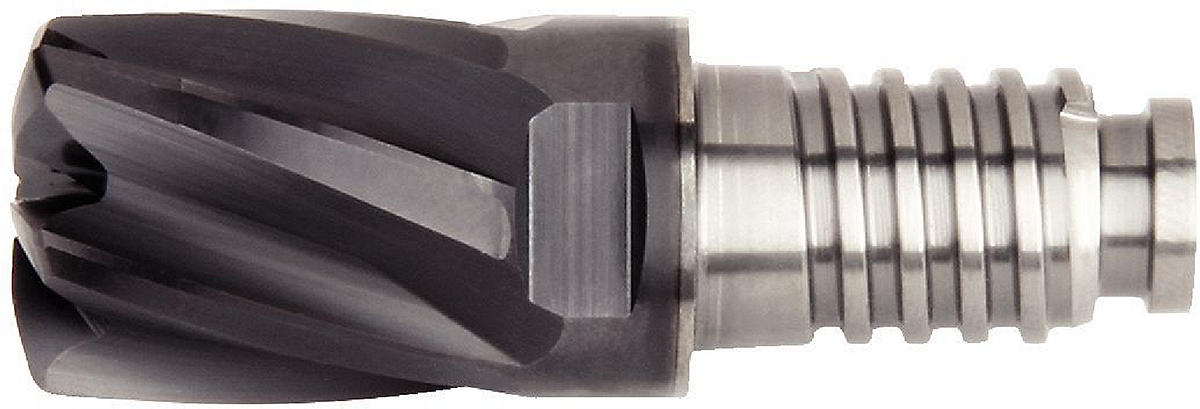

DUO-LOCK; KenFEED; KMDA; Radiused; 6 Flutes; Inch. DUO-LOCK; KenFeed; 6 FLUTES. DUO-λOCK® Modular End Mills • KenFEED™
Особенности:
- Non-center cutting.
- Optimized geometry for high-feed machining.
- Standard items listed. Additional styles and coatings made-to-order.
Применение:
- Ramping: Blank
- 3D Profiling
- Corner Style: Torus
- Helix Angle: 20°
- Tool Dimensions: Flute Configuration: 6
| SAP Material Number | ISO Catalog Number | [D] Adapter / Shank / Bore Diameter | [D1] Effective Cutting Diameter | Adapter Style Machine Side | [L1] Gage Length | [AP1MAX] 1st Maximum Cutting Depth | [CSMS] System Size Machine Side | [Z] Number of Flutes | [Re] Corner Radius | [WF] Width of Flat |
|---|---|---|---|---|---|---|---|---|---|---|
| 6197711 | KMDA0375Y6BQX | 9.125 | 9.5250 | DUO-LOCK | 16.6400 | 0.5100 | DL10 | 6 | 0.5950 | 8.0000 |
| 6197713 | KMDA0500Y6BQX | 12.2 | 12.7000 | DUO-LOCK | 22.2500 | 0.6800 | DL12 | 6 | 0.7940 | 9.5000 |
| 6197714 | KMDA0625Y6BQX | 15.375 | 15.8750 | DUO-LOCK | 27.7600 | 0.8500 | DL16 | 6 | 0.9920 | 13.0000 |
| 6197715 | KMDA0750Y6BQX | 18.55 | 19.0500 | DUO-LOCK | 33.3700 | 1.0130 | DL20 | 6 | 1.1910 | 16.0000 |
Tolerance:
| End Mill Tolerances | |
| D1 | tolerance e8 |
| 13/32 23/32" | -0,00126"/-0,00232" |
| 23/32 1-3/16" | -0,00157"/-0,00287" |
| 1-3/16" | -0,00197''/-0,00350'' |
TechnicalInfo:
| Geometrical Parameters | Ramping Guide for Circular and Linear Ramping | ||||||||||||
| Circular Interpolation | Linear Ramping | ||||||||||||
| Optimal Range of Circle Diameter for a Single Pass | Calculated Length per Ramp Angle | ||||||||||||
| catalog number | D1 | Ap1 max | R | Rε | YRC | RCN | Smallest | Largest | 1° | 2° | 3° | 4° | 5° |
| KMDA0375Y6BQX | 3/8 | 0.0123 | 0.375 | 0.0240 | 0.0469 | 0.0825 | 0.540 | 0.750 | 0.706 | 0.353 | 0.235 | 0.176 | 0.141 |
| KMDA0500Y6BQX | 1/2 | 0.0164 | 0.500 | 0.0320 | 0.0625 | 0.1100 | 0.720 | 1.000 | 0.941 | 0.470 | 0.313 | 0.235 | 0.188 |
| KMDA0625Y6BQX | 5/8 | 0.0205 | 0.625 | 0.0400 | 0.0781 | 0.1375 | 0.900 | 1.250 | 1.176 | 0.588 | 0.392 | 0.294 | 0.235 |
| KMDA0750Y6BQX | 3/4 | 0.0246 | 0.750 | 0.0470 | 0.0938 | 0.1650 | 1.080 | 1.500 | 1.411 | 0.705 | 0.470 | 0.352 | 0.282 |
| recommended % of programmed feed rate to use while ramping | 100% | 70% | 50% | 30% | 10% | ||||||||
