ABDF; 2 зуба; Метрическая система

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

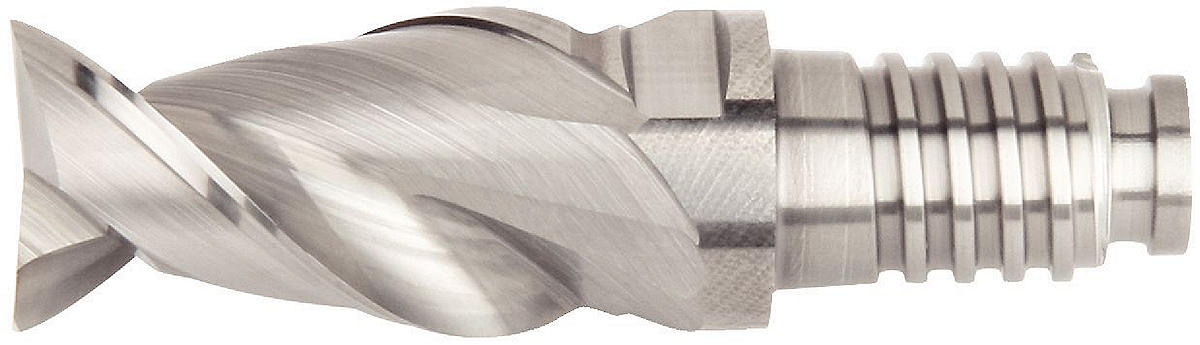

ABDF; 2 зуба; Метрическая система. MaxiMet; ABDF; Зачистная кромка Wiper. Модульные концевые фрезы DUO-λOCK® • MaxiMet™

Режущая кромка у центра.
Оптимальные результаты при обработке тонкостенных деталей.
Зачистная кромка Wiper, специальная перемычка и геометрия канавки обеспечивают более высокое качество обработанной поверхности.
В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.

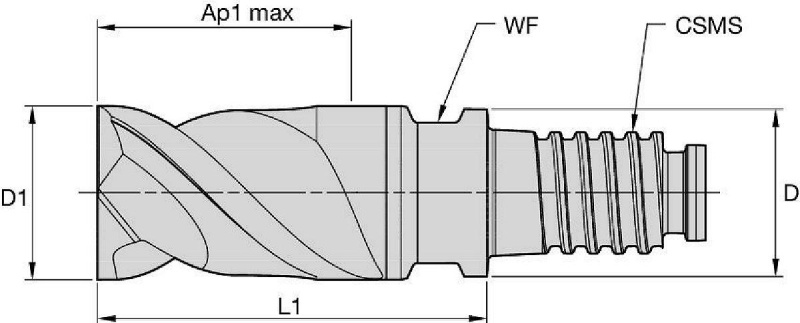

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L1] Gage Length	[AP1MAX] 1st Maximum Cutting Depth	[CSMS] System Size Machine Side	[Z] Number of Flutes	[WF] Width of Flat
6151062	ABDF1000X2CU	10.0000	9.6	DUO-LOCK	22.5000	15.0000	DL10	2	8.0000
6151063	ABDF1200X2CU	12.0000	11.5	DUO-LOCK	27.0000	18.0000	DL12	2	9.5000
6151064	ABDF1600X2CU	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	2	13.0000
6151066	ABDF2000X2CU	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	2	16.0000

Tolerance:

Material Group					short			medium			long			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	adapter reach									D1 Diameter
					K600			K600			K600
					Cutting Speed vc m/min			Cutting Speed vc m/min			Cutting Speed vc m/min
		ap	ae	ap	Min		Max	Min		Max	Min		Max	mm	10,0	12,0	16,0	20,0
N	1	1,5 x D	0,3 x D	1,0 x D	500	–	2000	400	–	1200	300	–	1200	fz	0,077	0,092	0,122	0,153
	2	1,5 x D	0,3 x D	1,0 x D	500	–	1500	400	–	900	300	–	900	fz	0,069	0,083	0,110	0,138
	3	1,5 x D	0,3 x D	1,0 x D	500	–	1500	400	–	900	300	–	900	fz	0,054	0,064	0,086	0,107
	4	1,5 x D	0,3 x D	1,0 x D	400	–	750	320	–	450	240	–	450	fz	0,054	0,064	0,086	0,107
	5	1,5 x D	0,3 x D	1,0 x D	250	–	1000	200	–	600	150	–	600	fz	0,069	0,083	0,110	0,138


		Side Milling (A) and Slotting (B)			short			medium			long			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	adapter reach									D1 Diameter
					K600			K600			K600
					Cutting Speed vc m/min			Cutting Speed vc m/min			Cutting Speed vc m/min
Material Group		ap	ae	ap	Min		Max	Min		Max	Min		Max	mm	10,0	12,0	16,0	20,0
N	1	1,5 x D	0,3 x D	1,0 x D	500	–	2000	400	–	1200	300	–	1200	fz	0,077	0,092	0,122	0,153
	2	1,5 x D	0,3 x D	1,0 x D	500	–	1500	400	–	900	300	–	900	fz	0,069	0,083	0,110	0,138
	3	1,5 x D	0,3 x D	1,0 x D	500	–	1500	400	–	900	300	–	900	fz	0,054	0,064	0,086	0,107
	4	1,5 x D	0,3 x D	1,0 x D	400	–	750	320	–	450	240	–	450	fz	0,054	0,064	0,086	0,107
	5	1,5 x D	0,3 x D	1,0 x D	250	–	1000	200	–	600	150	–	600	fz	0,069	0,083	0,110	0,138
