DUO-λOCK; HARVI; ULDV; 4-Flute; Метрическая система

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

DUO-λOCK®; HARVI; ULDV; 4-Flute; Метрическая система. HARVI; ULDV; Асимметричное расположение зубьев. Модульные концевые фрезы DUO-λOCK® • HARVI™

Особенности:

Асимметричное расположение зубьев и переменный угол подъема винтовой линии минимизируют вибрации и гармонические колебания, обеспечивая более плавную обработку.
Режущая кромка у центра.
Один инструмент для черновой и чистовой обработки.
В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.

Применение:

Plunge Milling
Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Radius
Tool Dimensions: Flute Configuration: 4
Helix Angle: 37°/39°

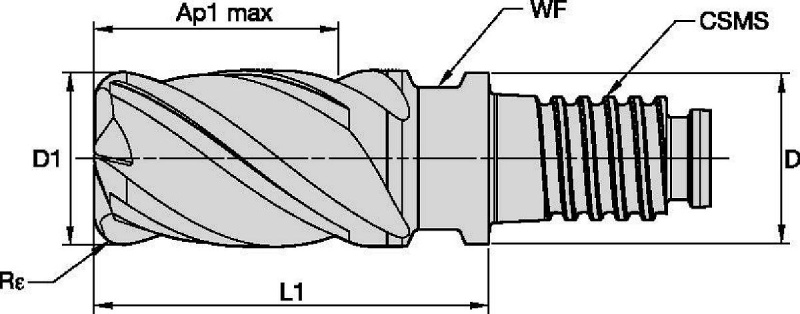

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L1] Gage Length	[AP1MAX] 1st Maximum Cutting Depth	[CSMS] System Size Machine Side	[Z] Number of Flutes	[Re] Corner Radius	[WF] Width of Flat
6072166	ULDV1000X4CQE	10.0000	9.6	DUO-LOCK	22.5000	15.0000	DL10	4	0.5000	8.0000
6072167	ULDV1000X4CQG	10.0000	9.6	DUO-LOCK	22.5000	15.0000	DL10	4	1.0000	8.0000
6072168	ULDV1000X4CQJ	9.9700	9.6	DUO-LOCK	22.5000	15.0000	DL10	4	1.5000	8.0000
6072169	ULDV1200X4CQE	12.0000	11.5	DUO-LOCK	27.0000	18.0000	DL12	4	0.5000	9.5000
6072170	ULDV1200X4CQG	12.0000	11.5	DUO-LOCK	27.0000	18.0000	DL12	4	1.0000	9.5000
6072181	ULDV1200X4CQJ	12.0000	11.5	DUO-LOCK	27.0000	18.0000	DL12	4	1.5000	9.5000
6072182	ULDV1200X4CQL	12.0000	11.5	DUO-LOCK	27.0000	18.0000	DL12	4	2.5000	9.5000
6072183	ULDV1600X4CQG	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	1.0000	13.0000
6072184	ULDV1600X4CQJ	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	1.5000	13.0000
6072185	ULDV1600X4CQK	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	2.0000	13.0000
6072186	ULDV1600X4CQL	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	2.5000	13.0000
6072187	ULDV1600X4CQM	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	3.0000	13.0000
6408085	ULDV1600X4CQN	16.0000	15.5	DUO-LOCK	36.0000	24.0000	DL16	4	4.0000	13.0000
6072188	ULDV2000X4CQG	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	1.0000	16.0000
6072189	ULDV2000X4CQK	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	2.0000	16.0000
6072190	ULDV2000X4CQL	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	2.5000	16.0000
6072191	ULDV2000X4CQM	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	3.0000	16.0000
6072192	ULDV2000X4CQN	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	4.0000	16.0000
6408087	ULDV2000X4CQQ	20.0000	19.3	DUO-LOCK	45.0000	30.0000	DL20	4	5.0000	16.0000
6408088	ULDV2500X4CQG	25.0000	24.0	DUO-LOCK	56.5000	37.5000	DL25	4	1.0000	21.0000
6072193	ULDV2500X4CQL	25.0000	24.0	DUO-LOCK	56.5000	37.5000	DL25	4	2.5000	21.0000
6072194	ULDV2500X4CQN	25.0000	24.0	DUO-LOCK	56.5000	37.5000	DL25	4	4.0000	21.0000
6408089	ULDV2500X4CQQ	25.0000	24.0	DUO-LOCK	56.5000	37.5000	DL25	4	5.0000	21.0000
6408090	ULDV3200X4CQG	32.0000	31.0	DUO-LOCK	71.7000	48.0000	DL32	4	1.0000	28.0000
6072195	ULDV3200X4CQL	32.0000	31.0	DUO-LOCK	71.7000	48.0000	DL32	4	2.5000	28.0000
6072196	ULDV3200X4CQN	32.0000	31.0	DUO-LOCK	71.7000	48.0000	DL32	4	4.0000	28.0000
6408091	ULDV3200X4CQQ	32.0000	31.0	DUO-LOCK	71.7000	48.0000	DL32	4	5.0000	28.0000

Tolerance:

End Mill Tolerances
D1	tolerance e8
10–18	-0,032/-0,059
18–30	-0,040/-0,073
30	-0,050/-0,089

Режимы резания:

HARVI; ULDV; Асимметричное расположение зубьев

Material Group						short			medium			long			Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
			A		B	adapter reach									D1 Diameter
						KCPM15			KCPM15			KCPM15
						Cutting Speed vc m/min			Cutting Speed vc m/min			Cutting Speed vc m/min
	UKDV	ULDV	ap	ae	ap	Min		Max	Min		Max	Min		Max	mm	10,0	12,0	16,0	20,0	25,0	32,0
P	0	0	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
	1	1	1,5 x D	0,5 x D	1 x D	150	–	200	135	–	180	135	–	180	fz	0,061	0,070	0,086	0,097	0,105	0,106
	2	2	1,5 x D	0,5 x D	1 x D	140	–	190	126	–	171	126	–	171	fz	0,061	0,070	0,086	0,097	0,105	0,106
	3	3	1,5 x D	0,5 x D	1 x D	120	–	160	108	–	144	108	–	144	fz	0,051	0,060	0,074	0,086	0,097	0,105
	4	4	1,5 x D	0,4 x D	0,75 x D	90	–	150	81	–	135	81	–	135	fz	0,046	0,053	0,065	0,075	0,083	0,087
	5	5	1,5 x D	0,4 x D	1 x D	60	–	100	51	–	85	48	–	80	fz	0,041	0,048	0,059	0,069	0,077	0,084
	6	6	1,5 x D	0,4 x D	0,75 x D	50	–	75	42,5	–	63,75	40	–	60	fz	0,034	0,040	0,048	0,055	0,060	0,062
M	1	1	1,5 x D	0,4 x D	1 x D	90	–	115	72	–	92	63	–	80,5	fz	0,051	0,060	0,074	0,086	0,097	0,105
	2	2	1,5 x D	0,4 x D	1 x D	60	–	80	48	–	64	42	–	56	fz	0,041	0,048	0,059	0,069	0,077	0,084
	3	3	1,5 x D	0,4 x D	1 x D	60	–	70	48	–	56	42	–	49	fz	0,034	0,040	0,048	0,055	0,060	0,062
K		1	1,5 x D	0,5 x D	1 x D	120	–	150	108	–	135	108	–	135	fz	0,061	0,070	0,086	0,097	0,105	0,106
		2	1,5 x D	0,5 x D	1 x D	110	–	140	99	–	126	99	–	126	fz	0,051	0,060	0,074	0,086	0,097	0,105
		3	1,5 x D	0,5 x D	1 x D	110	–	130	99	–	117	99	–	117	fz	0,041	0,048	0,059	0,069	0,077	0,084
S	1	1	1,5 x D	0,3 x D	0,3 x D	50	–	90	40	–	72	30	–	54	fz	0,051	0,060	0,074	0,086	0,097	0,105
	2	2	1,5 x D	0,3 x D	0,3 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052	0,057
	3	3	1,5 x D	0,3 x D	0,3 x D	25	–	40	20	–	32	15	–	24	fz	0,027	0,032	0,039	0,046	0,052	0,057
	4	4	1,5 x D	0,4 x D	1 x D	50	–	60	40	–	48	30	–	36	fz	0,038	0,044	0,055	0,063	0,071	0,077
H		1	1,5 x D	0,4 x D	0,75 x D	80	–	140	64	–	112	48	–	84	fz	0,046	0,053	0,065	0,075	0,083	0,087
H		2	1,5 x D	0,2 x D	0,5 x D	70	–	120	56	–	96	42	–	72	fz	0,034	0,040	0,048	0,055	0,060	0,062
