Описание

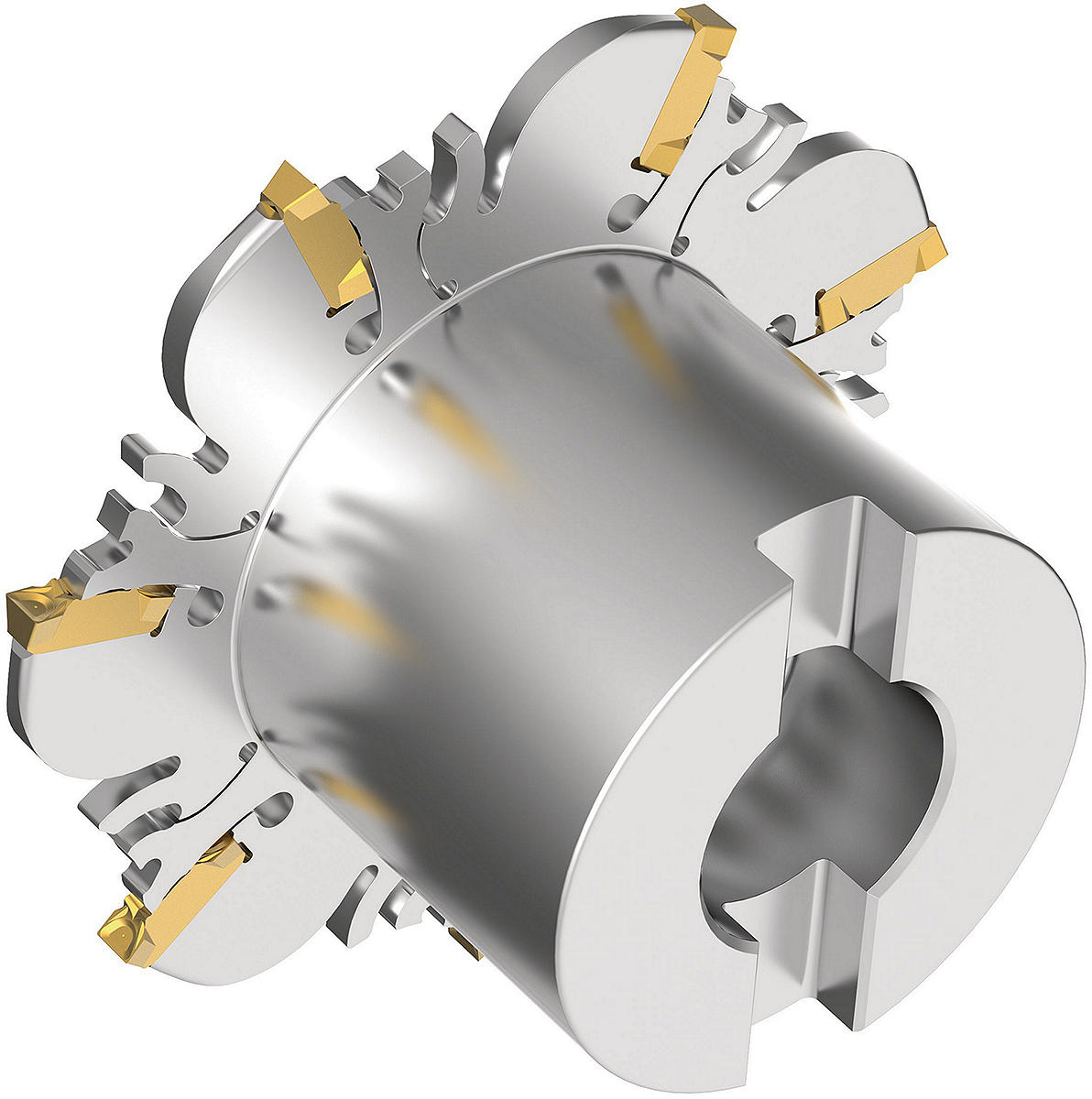

Фреза KNS® для прорезания пазов; Насадные фрезы; Метрическая система. Фрезы KNS® для прорезания пазов; Насадные фрезы. KNS® Slotting Cutters
Особенности:
- Ступицы с двумя шпоночными канавками для прорезания пазов набором фрез.
- Стружколом SGP с положительной геометрией обеспечивает плавное резание и эффективное удаление стружки при легких и тяжелых режимах резания.
- Двойная V-образная геометрия пластины обеспечивает повышенную надежность крепления пластины в посадочном гнезде и минимизирует радиальное биение.
- Уникальное крепление за счет пружинящих свойств корпуса обеспечивает простую смену пластин.
Применение:
- Slotting: Side
- Side Milling/Shoulder Milling: Bottom Shouldering
- 100055043

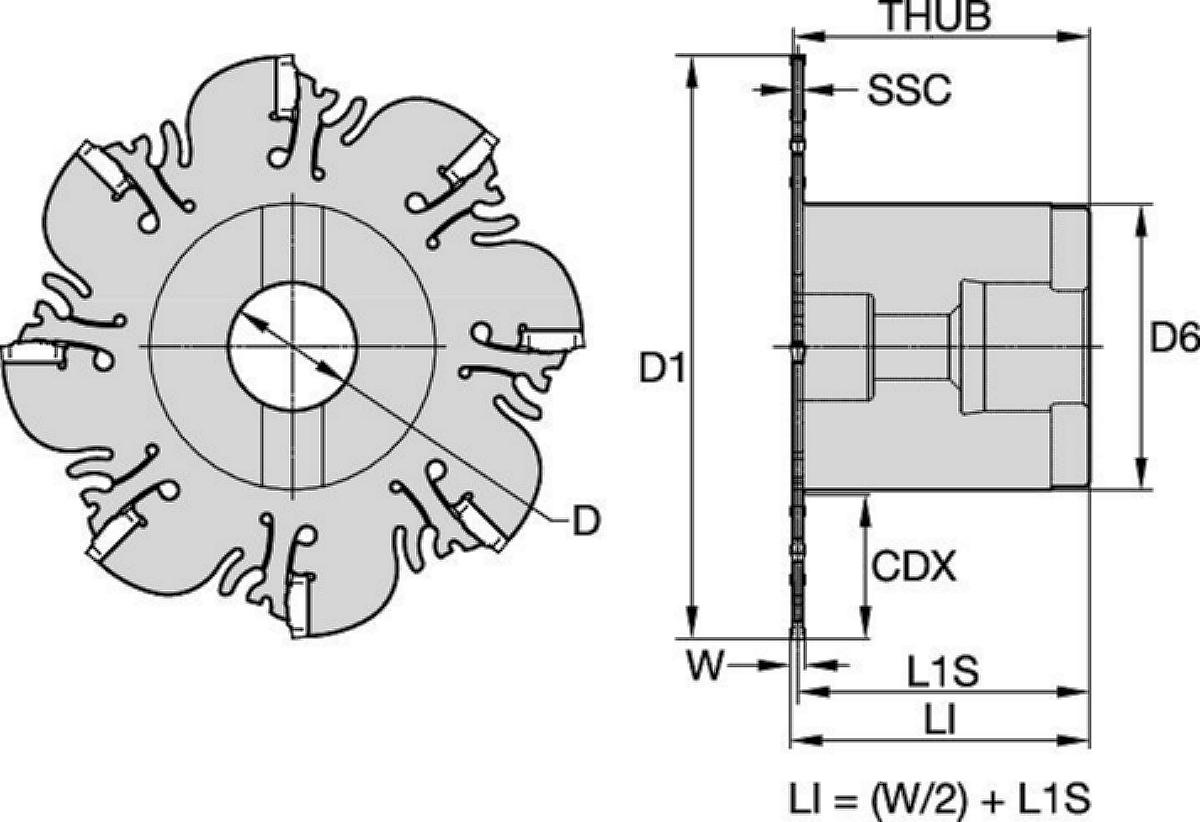

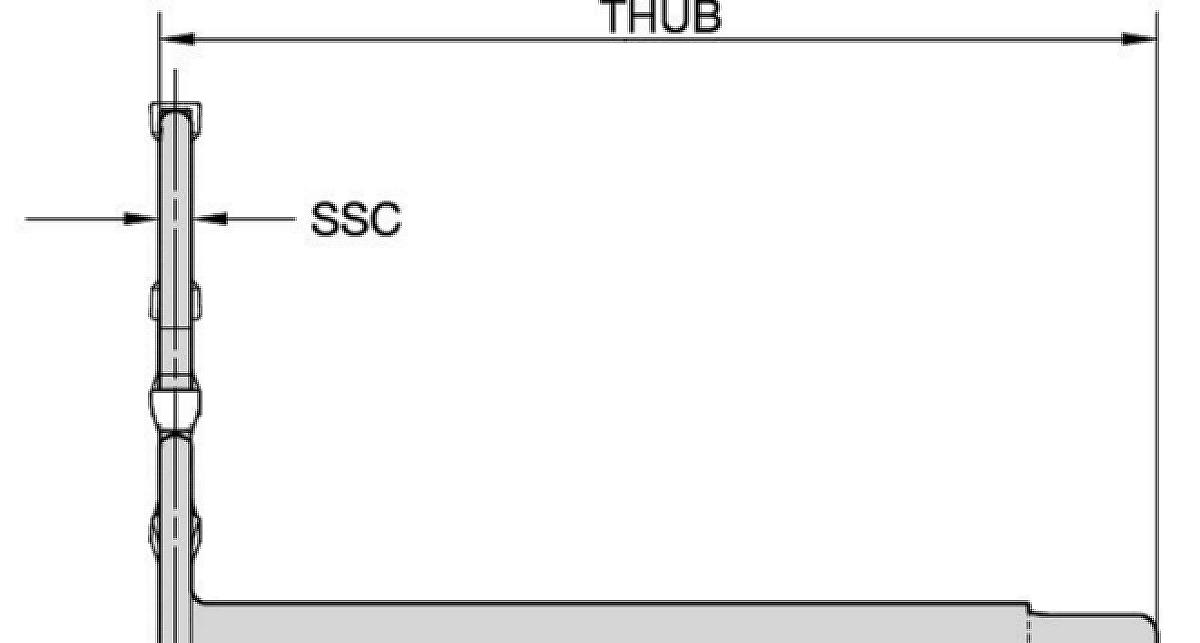

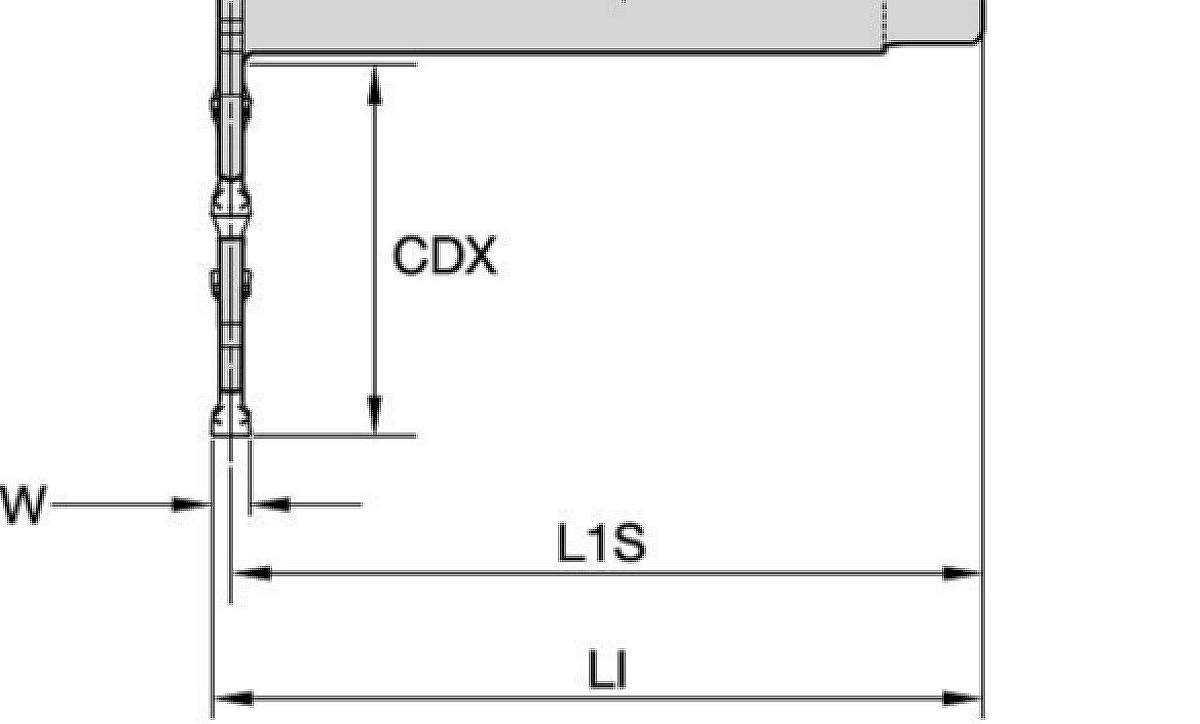

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | Gage Insert | [D] Adapter / Shank / Bore Diameter | [L1S] Secondary Gage Length | [D6] Hub Diameter | [L1] Gage Length | Max RPM | Number of Inserts | [THUB] Hub Thickness | Insert Size [SSC] | Weight Kilograms | [CDX] Radial Maximum Depth of Cut |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5614853 | KNSM100R07X21S022 | 100.0000 | XCP21_____ | 22.0 | 50.0000 | 49.0000 | 51.0500 | 800 | 7 | 51.0500 | 21 | 0.75 | 24.7000 |
| 5614852 | KNSM100R08X16S022 | 100.0000 | XCP16_____ | 22.0 | 50.0000 | 49.0000 | 50.8000 | 800 | 8 | 50.8000 | 16 | 0.73 | 24.7000 |
| 5614857 | KNSM125R06X51S032 | 125.0000 | XCP51_____ | 32.0 | 60.0000 | 72.0000 | 62.5500 | 640 | 6 | 62.5500 | 51 | 1.87 | 25.7000 |
| 5614855 | KNSM125R07X34S032 | 125.0000 | XCP34_____ | 32.0 | 60.0000 | 72.0000 | 61.7000 | 640 | 7 | 61.7000 | 34 | 1.94 | 25.7000 |
| 5614856 | KNSM125R07X42S032 | 125.0000 | XCP42_____ | 32.0 | 60.0000 | 70.0000 | 62.1000 | 640 | 7 | 62.1000 | 42 | 1.89 | 26.7000 |
| 5614854 | KNSM125R08X27S032 | 125.0000 | XCP27_____ | 32.0 | 60.0000 | 74.0000 | 61.3500 | 640 | 8 | 61.3500 | 27 | 2.00 | 24.7000 |
Выбор пластины:
| Material Group | Light Machining | General Purpose | Heavy Machining | |||
| (Light geometry) | (Strong geometry) | |||||
| wear resistance |  | toughness | ||||
| Geometry | Grade | Geometry | Grade | Geometry | Grade | |
| P1–P2 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| P3–P4 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| P5–P6 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCPM40 |
| M1–M2 | .S..GP | KCU25 | .S..GP | KCPM40 | .S..GP | KCPM40 |
| M3 | .S..GP | KCU25 | .S..GP | KCPM40 | .S..GP | KCPM40 |
| K1–K2 | .S..GP | KCU25 | .S..GP | KCPK30 | .S..GP | KCPK30 |
| K3 | .S..GP | KCU25 | .S..GP | KCPK30 | .S..GP | KCPK30 |
| N1–N2 | .S..GP | KCU25 | ||||
| N3 | .S..GP | KCU25 | ||||
| S1–S2 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
| S3 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
| S4 | .S..GP | KCU25 | .S..GP | KCU25 | .S..GP | KCU25 |
Подача:
Рекомендуемые начальные подачи [мм/зуб]
| Insert Geometry | Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae) | Insert Geometry | |||||||||||
| 5% | 10% | 20% | 30% | ||||||||||
| .S..GP | 0,13 | 0,28 | 0,35 | 0,09 | 0,20 | 0,32 | 0,07 | 0,15 | 0,32 | 0,06 | 0,12 | 0,30 | .S..GP |
| Light Machining | General Purpose | Heavy Machining |
| Insert Geometry | Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae) | Insert Geometry | |||||||||||
| 5% | 10% | 20% | 30% | ||||||||||
| .S..GP | .005 | .011 | .027 | .004 | .008 | .020 | .003 | .006 | .015 | .002 | .005 | .012 | .S..GP |
| Light Machining | General Purpose | Heavy Machining |
Скорость:
Рекомендуемые начальные скорости резания [м/мин]
| Material Group | KCPK30 | KCPM40 | KCU25 | |||||||
| P | 1 | 365 | 320 | 270 | 200 | 190 | 150 | 260 | 230 | 215 |
| 2 | 280 | 255 | 230 | 190 | 175 | 140 | 220 | 190 | 160 | |
| 3 | 255 | 230 | 205 | 170 | 145 | 120 | 200 | 170 | 140 | |
| 4 | 190 | 175 | 160 | 150 | 130 | 90 | 180 | 150 | 120 | |
| 5 | 260 | 230 | 210 | 105 | 75 | 60 | 150 | 135 | 120 | |
| 6 | 160 | 135 | 120 | 75 | 60 | 50 | 130 | 100 | 80 | |
| M | 1 | – | – | – | 170 | 150 | 135 | 210 | 170 | 135 |
| 2 | – | – | – | 155 | 130 | 110 | 170 | 150 | 110 | |
| 3 | – | – | – | 115 | 100 | 80 | 130 | 120 | 85 | |
| K | 1 | 260 | 230 | 205 | – | – | – | 270 | 220 | 170 |
| 2 | 235 | 210 | 190 | – | – | – | 230 | 190 | 160 | |
| 3 | 195 | 175 | 160 | – | – | – | 210 | 160 | 140 | |
| N | 1 | – | – | – | – | – | – | 760 | 680 | 400 |
| 2 | – | – | – | – | – | – | 710 | 550 | 350 | |
| 3 | – | – | – | – | – | – | 620 | 490 | 320 | |
| S | 1 | – | – | – | 30 | 25 | 25 | 30 | 25 | 20 |
| 2 | – | – | – | 30 | 25 | 25 | 30 | 25 | 20 | |
| 3 | – | – | – | 40 | 30 | 25 | 40 | 30 | 20 | |
| 4 | – | – | – | 50 | 40 | 25 | 55 | 40 | 25 | |
| Material Group | KCPK30 | KCPM40 | KCU25 | |||||||
| P | 1 | 1200 | 1050 | 890 | 660 | 620 | 500 | 860 | 750 | 700 |
| 2 | 920 | 835 | 755 | 620 | 580 | 460 | 720 | 630 | 530 | |
| 3 | 835 | 755 | 675 | 550 | 480 | 390 | 660 | 560 | 460 | |
| 4 | 625 | 575 | 525 | 490 | 420 | 300 | 590 | 490 | 390 | |
| 5 | 855 | 755 | 690 | 350 | 250 | 200 | 490 | 440 | 390 | |
| 6 | 525 | 445 | 400 | 250 | 200 | 160 | 430 | 330 | 260 | |
| M | 1 | – | – | – | 560 | 490 | 450 | 690 | 560 | 450 |
| 2 | – | – | – | 510 | 430 | 360 | 560 | 500 | 360 | |
| 3 | – | – | – | 380 | 330 | 260 | 430 | 400 | 280 | |
| K | 1 | 850 | 760 | 665 | – | – | – | 890 | 720 | 560 |
| 2 | 770 | 690 | 630 | – | – | – | 760 | 630 | 530 | |
| 3 | 645 | 575 | 530 | – | – | – | 690 | 530 | 460 | |
| N | 1 | – | – | – | – | – | – | 2500 | 2230 | 1310 |
| 2 | – | – | – | – | – | – | 2330 | 1800 | 1150 | |
| 3 | – | – | – | – | – | – | 2030 | 1600 | 1050 | |
| S | 1 | – | – | – | – | – | – | 100 | 85 | 60 |
| 2 | – | – | – | – | – | – | 100 | 85 | 60 | |
| 3 | – | – | – | – | – | – | 125 | 100 | 60 | |
| 4 | – | – | – | – | – | – | 175 | 125 | 85 | |
