Описание

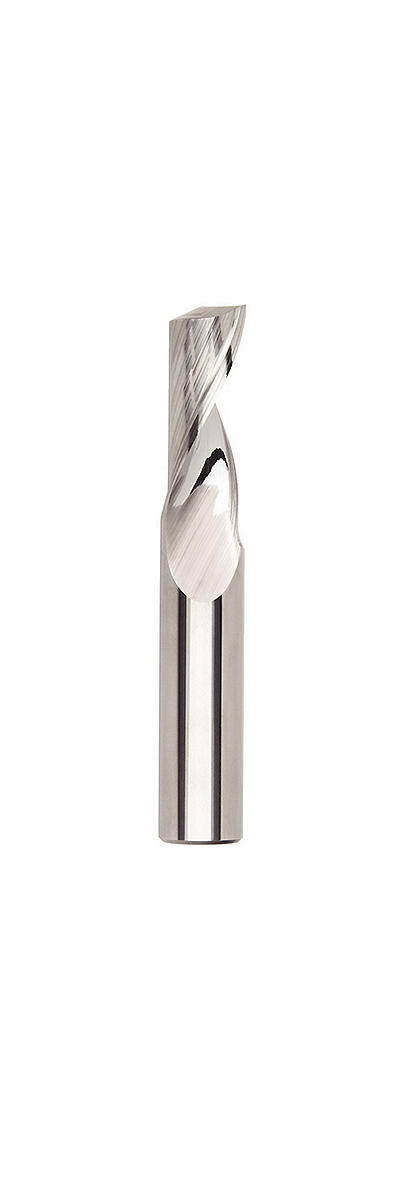

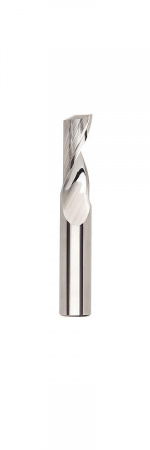

F1AA...WS — WM; Метрическая система. F1AA…WS — WM. Высокопроизводительные цельные твердосплавные концевые фрезы для обработки алюминия
Особенности:
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Применение:
- Ramping: Blank
- Slotting: Square End
- Side Milling/Shoulder Milling: Square End
- Helix Angle: 30°
- Tool Dimensions: Flute Configuration: 1
- Corner Style: Square End

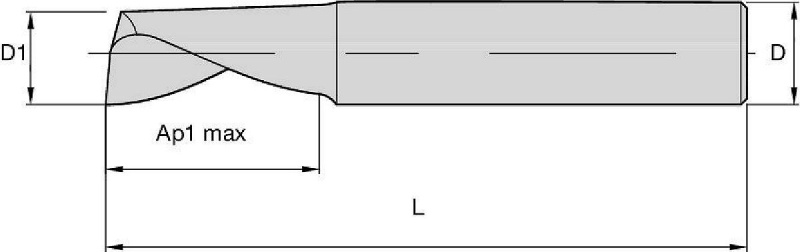

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes |
|---|---|---|---|---|---|---|---|
| 2433330 | F1AA0200AWS30 | 2.0000 | 40.0000 | 2.0 | Straight-Cylindrical | 10.0000 | 1 |
| 2433331 | F1AA0300AWS30 | 3.0000 | 40.0000 | 3.0 | Straight-Cylindrical | 10.0000 | 1 |
| 2433332 | F1AA0400AWS30 | 4.0000 | 50.0000 | 4.0 | Straight-Cylindrical | 14.0000 | 1 |
| 2433343 | F1AA0500AWS30 | 5.0000 | 60.0000 | 5.0 | Straight-Cylindrical | 16.0000 | 1 |
| 2433344 | F1AA0600AWS30 | 6.0000 | 60.0000 | 6.0 | Straight-Cylindrical | 20.0000 | 1 |
| 2433345 | F1AA0800AWM30 | 8.0000 | 75.0000 | 8.0 | Straight-Cylindrical | 25.0000 | 1 |
| 2433346 | F1AA1000AWM30 | 10.0000 | 75.0000 | 10.0 | Straight-Cylindrical | 25.0000 | 1 |
| 2433347 | F1AA1200AWM30 | 12.0000 | 75.0000 | 12.0 | Straight-Cylindrical | 25.0000 | 1 |
Tolerance:
| End Mill Tolerances | ||
| D1 | D1 tolerance | D tolerance |
| 6mm | DIN e8 | DIN h6 |
| 6mm | DIN h6 | DIN h6 |
Режимы резания:
F1AA...WS—WM
| Material Group |  |  | K600 | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | |||||||||||
| A | B | Cutting Speed vc m/min | D1 Diameter | ||||||||||||
| ap | ae | ap | Min | Max | mm | 2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | ||
| N | 1 | 1,2 x D | 0,5 x D | 1,0 x D | 500 | 2000 | fz | 0,014 | 0,021 | 0,028 | 0,035 | 0,042 | 0,056 | 0,070 | 0,084 |
| 2 | 1,2 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,013 | 0,019 | 0,025 | 0,032 | 0,038 | 0,050 | 0,063 | 0,076 | |
| 3 | 1,2 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,010 | 0,015 | 0,020 | 0,025 | 0,029 | 0,039 | 0,049 | 0,059 | |
| 4 | 1,2 x D | 0,5 x D | 1,0 x D | 400 | 750 | fz | 0,010 | 0,015 | 0,020 | 0,025 | 0,029 | 0,039 | 0,049 | 0,059 | |
| 5 | 1,2 x D | 0,5 x D | 1,0 x D | 250 | 1000 | fz | 0,013 | 0,019 | 0,025 | 0,032 | 0,038 | 0,050 | 0,063 | 0,076 | |
