Описание

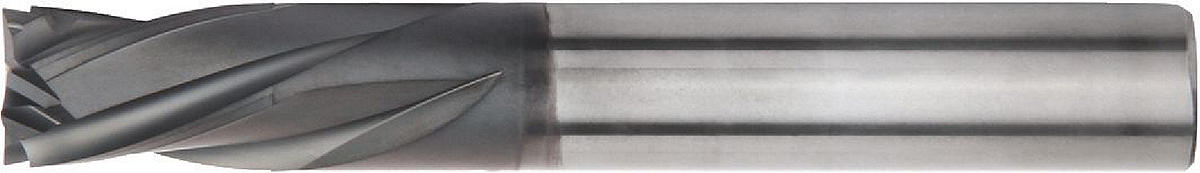

Фасонные фрезы компрессионного типа; CCNC; Метрическая система. Фасонные фрезы компрессионного типа; CCNC. CFRP • Цельные твердосплавные фасонные фрезы • Сплав KCN05™ Beyond™
Особенности:
- Возможность обработки композитных и стеклопластиковых деталей аэрокосмической отрасли.
- Возможность обработки сквозных отверстий.
- Стандартные размеры Kennametal.
- Внутренний подвод воздуха для ZU=4.
Применение:
- Ramping: Blank
- Side Milling/Shoulder Milling: Square End

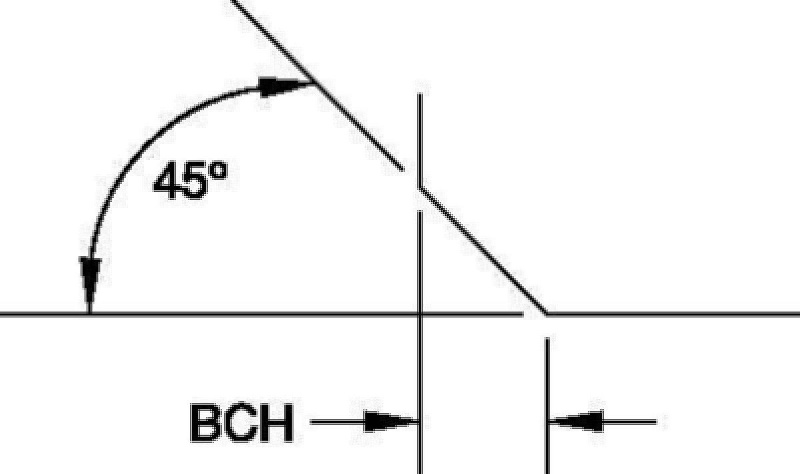

- Corner Style: Corner Chamfer
- Helix Angle: 25°
- Tool Dimensions: Flute Configuration: X (variable)

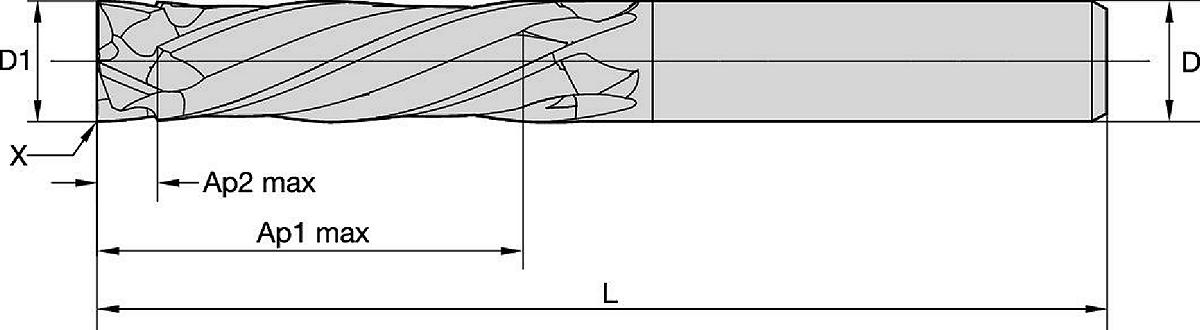

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | [BCH] Corner Chamfer Width | Adapter Style Machine Side | [AP2MAX] 2nd Maximum Cutting Depth | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes |
|---|---|---|---|---|---|---|---|---|---|
| 6447195 | CCNC0800A4AH | 8.0000 | 83.0000 | 8.0 | 0.1270 | Straight-Cylindrical | 3.1750 | 18.0000 | 4 |
| 4137282 | CCNC1000A4BH | 10.0000 | 100.0000 | 10.0 | 0.1270 | Straight-Cylindrical | 3.1750 | 35.9910 | 4 |
Tolerance:
| End Mill Tolerances | |||
| D1 | tolerance | D | tolerance h6 + / - |
| All | +0/-0,05 | ≤3 | +0/-0,006 |
| 3–6 | +0/-0,008 | ||
| 6–10 | +0/-0,009 | ||
| 10–18 | +0/-0,011 | ||
| 18–24 | +0/-0,013 | ||
Режимы резания:
 |  | ||||||||
| Side Milling (A) |  | Feed per Tooth fz information is for side milling (A). | |||||||
| A | Cutting Speed vc m/min | D1 Diameter | |||||||
| Material Group | ap | ae | Min | Max | mm | 6,0 | 10,0 | 12,0 | |
| C | 1 | Ap1 max | 0,5 x D | 100 | 150 | fz | 0,018 | 0,030 | 0,036 |
