Описание

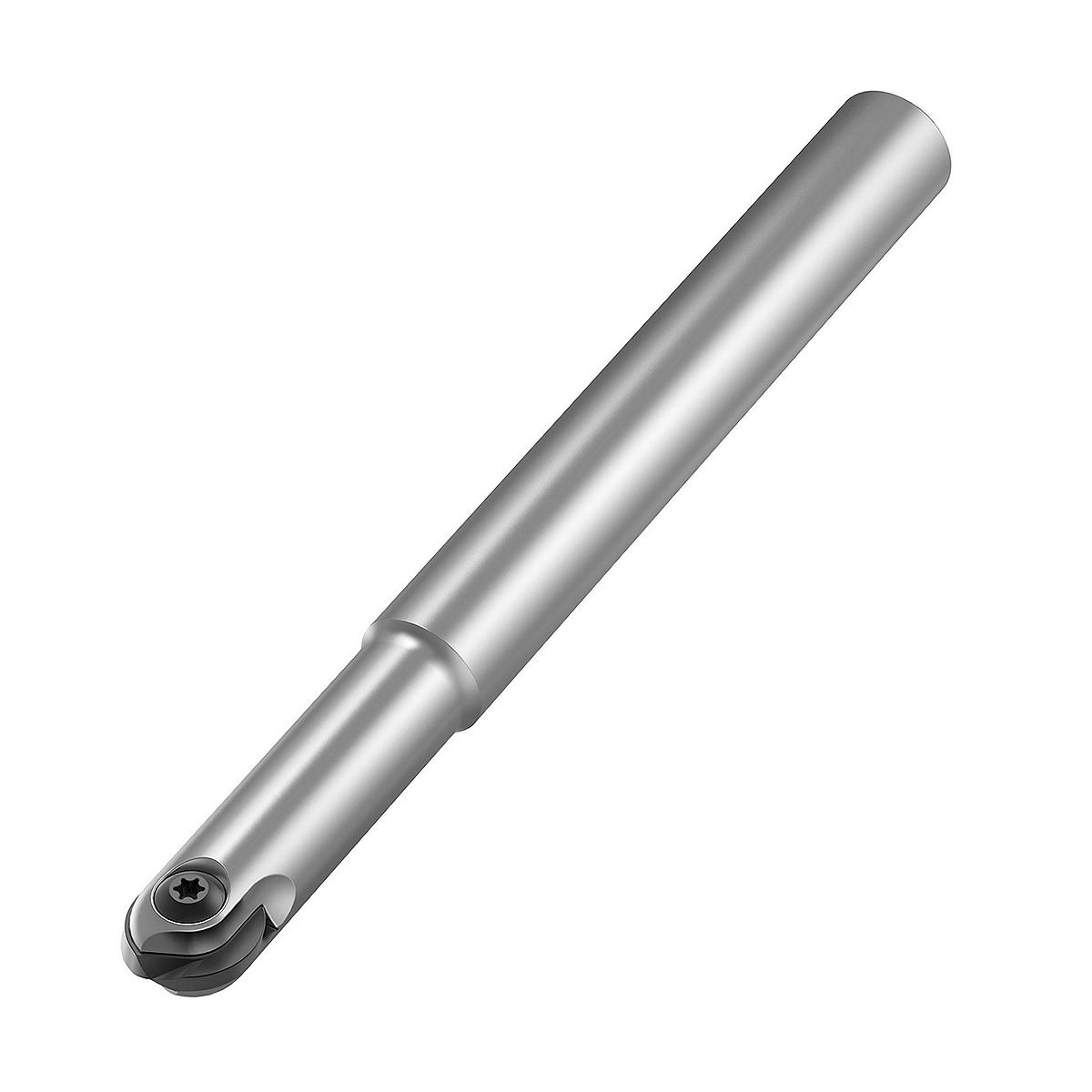

Фреза KDMB для чистовой обработки со сферическим концом; Концевые фрезы с шейкой; Цилиндрический хвостовик; Сталь; Метрическая система. Фрезы со сферическим концом для чистовой обработки. Фрезы KDMB со сферическим концом

Особенности:

В наличии имеются фрезы диаметром: 12–32 мм.
Высокая точность и минимальное биение.
Хвостовик, изготовленный с точностью по h6, подходит для закрепления в патроне с термозажимом.
Подходят для черновой и чистовой обработки.

Применение:

Ramping: Blank
Slotting: Ball Nose
Side Milling/Shoulder Milling: Ball Nose
3D Profiling
Pocketing
Shank - Cylindrical Plain

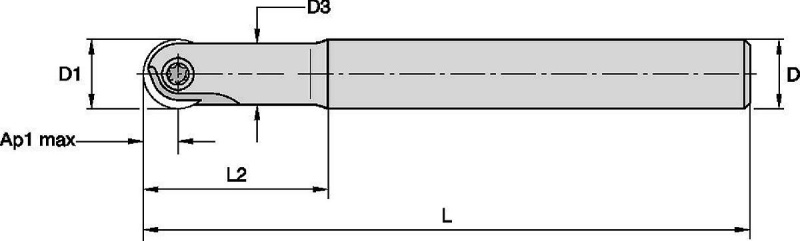

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	Gage Insert	[D] Adapter / Shank / Bore Diameter	[L2] Head Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	Coolant Supply	Maximum Ramping Angle	[Z] Number of Flutes	Max RPM	Number of Inserts
1918676	KDMB12R130A12SN	12.0000	130.0000	KDMB12..	12.0	32.0000	10.5000	6.0000	N	3.000	2	40000	1
1918677	KDMB12R150A12SN	12.0000	150.0000	KDMB12..	12.0	46.0000	10.5000	6.0000	N	3.000	2	40000	1
1918678	KDMB16R140A16SN	16.0000	140.0000	KDMB16..	16.0	35.0000	14.0000	8.0000	N	3.000	2	40000	1
1918679	KDMB16R160A16SN	16.0000	160.0000	KDMB16..	16.0	53.0000	14.0000	8.0000	N	3.000	2	40000	1
1918680	KDMB20R160A20SN	20.0000	160.0000	KDMB20..	20.0	45.0000	18.0000	10.0000	N	3.000	2	40000	1
1918681	KDMB20R175A20SN	20.0000	175.0000	KDMB20..	20.0	61.0000	18.0000	10.0000	N	3.000	2	40000	1
1918682	KDMB25R160A25SN	25.0000	160.0000	KDMB25..	25.0	45.0000	22.4000	12.5000	N	3.000	2	40000	1
1918683	KDMB25R190A25SN	25.0000	190.0000	KDMB25..	25.0	70.0000	22.4000	12.5000	N	3.000	2	40000	1
1918684	KDMB32R175A32SN	32.0000	175.0000	KDMB32..	32.0	56.0000	28.6000	16.0000	N	3.000	2	40000	1
1918685	KDMB32R210A32SN	32.0000	210.0000	KDMB32..	32.0	80.0000	28.6000	16.0000	N	3.000	2	40000	1

Выбор пластины:

Фрезы KDMB со сферическим концом; 6 мм

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	–	–
P3–P4	.E..GP	KC505M	.E..GP	KC515M	–	–
P5–P6	.E..GP	KC505M	.E..GP	KC515M	–	–
M1–M2	.E..GP	KC515M	–	–	–	–
M3	.E..GP	KC515M
K1–K2	.E..GP	KC515M	.E..GP	KC515M	–	–
K3	.E..GP	KC515M	.E..GP	KC515M	–	–
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	–	–
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
–	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..GN	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..GN	KC515M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..GN	KC530M
M1–M2	.E..GP	KC515M	.E..GN	KC530M	–	–
M3	.E..GP	KC515M	.E..GN	KC530M	–	–
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	–	–
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..GN	KC515M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..GN	KC515M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..GN	KC530M
M1–M2	.E..GP	KC515M	.E..GN	KC530M	.E..GN	KC530M
M3	.E..GP	KC515M	.E..GN	KC530M	.E..GN	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	–	–
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..HC	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
M1–M2	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
M3	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	.E..HC	KC530M
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..HC	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
M1–M2	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
M3	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	.E..HC	KC530M
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..HC	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
M1–M2	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
M3	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	.E..HC	KC530M
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..HC	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
M1–M2	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
M3	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	.E..HC	KC530M
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Material Group	Light Machining		General Purpose		Heavy Machining
	(Light geometry)				(Strong geometry)
	wear resistance				toughness
	Geometry	Grade	Geometry	Grade	Geometry	Grade
P1–P2	.E..GP	KC515M	.E..GP	KC515M	.E..HC	KC530M
P3–P4	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
P5–P6	.E..GP	KC505M	.E..GP	KC515M	.E..HC	KC530M
M1–M2	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
M3	.E..GP	KC515M	.E..HC	KC530M	.E..HC	KC530M
K1–K2	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
K3	.E..GP	KC515M	.E..GN	KC515M	.E..GN	KC515M
N1–N2	.E..LD	K115M	.E..LD	K115M	–	–
N3	.E..LD	K115M	.E..LD	K115M	–	–
S1–S2	–	–	–	–	–	–
S3	–	–	–	–	–	–
S4	.E..LD	K115M	.E..GP	KC515M	.E..HC	KC530M
H1	.E..GP	KC505M	.E..GP	KC505M	.E..GN	KC505M

Подача:

Фрезы KDMB со сферическим концом; 6 мм

	Working Diameter (Dw) at Axial Depth of Cut (ap)
D1 max	3,00	1,50	0,50	0,25
6,00	6,00	5,20	3,32	2,40

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,12	0,17	0,29	0,09	0,13	0,22	0,08	0,11	0,19	0,07	0,10	0,18	0,07	0,10	0,18	.E..LD
.E..GP	0,14	0,20	0,34	0,11	0,15	0,25	0,09	0,13	0,22	0,09	0,12	0,21	0,08	0,12	0,20	.E..GP
.E..GN	0,17	0,25	0,34	0,13	0,19	0,25	0,11	0,17	0,22	0,10	0,16	0,21	0,10	0,15	0,20	.E..GN

Light Machining	General Purpose	Heavy Machining

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,14	0,19	0,34	0,10	0,14	0,25	0,09	0,13	0,22	0,08	0,12	0,21	0,08	0,12	0,20	.E..LD
.E..GP	0,16	0,23	0,39	0,12	0,17	0,29	0,11	0,15	0,26	0,10	0,14	0,24	0,10	0,14	0,23	.E..GP
.E..GN	0,20	0,29	0,39	0,15	0,22	0,29	0,13	0,19	0,26	0,12	0,18	0,24	0,12	0,18	0,23	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,30	0,42	0,74	0,22	0,31	0,55	0,19	0,27	0,48	0,18	0,26	0,45	0,18	0,25	0,44	.E..LD
.E..GP	0,36	0,50	0,86	0,27	0,38	0,64	0,23	0,33	0,56	0,22	0,31	0,52	0,21	0,30	0,51	.E..GP
.E..GN	0,43	0,64	0,86	0,32	0,48	0,64	0,28	0,42	0,56	0,26	0,39	0,52	0,25	0,38	0,51	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,21	0,30	0,53	0,16	0,23	0,40	0,14	0,20	0,35	0,13	0,18	0,32	0,13	0,18	0,32	.E..LD
.E..GP	0,26	0,36	0,62	0,19	0,27	0,46	0,17	0,24	0,40	0,16	0,22	0,38	0,15	0,22	0,37	.E..GP
.E..GN	0,31	0,46	0,62	0,23	0,35	0,46	0,20	0,30	0,40	0,19	0,28	0,38	0,18	0,28	0,37	.E..GN

	Working Diameter (Dw) at Axial Depth of Cut (ap)
D1 max	4,00	1,50	0,50	0,25
8,00	8,00	6,24	3,87	2,78

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,12	0,17	0,29	0,09	0,13	0,22	0,08	0,11	0,19	0,07	0,10	0,18	0,07	0,10	0,18	.E..LD
.E..GP	0,14	0,20	0,35	0,11	0,15	0,26	0,09	0,13	0,23	0,09	0,12	0,21	0,08	0,12	0,21	.E..GP
.E..GN	0,17	0,25	0,43	0,13	0,19	0,32	0,11	0,17	0,28	0,10	0,16	0,26	0,10	0,15	0,25	.E..GN

Light Machining	General Purpose	Heavy Machining

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,15	0,21	0,38	0,11	0,16	0,28	0,10	0,14	0,24	0,09	0,13	0,23	0,09	0,13	0,22	.E..LD
.E..GP	0,18	0,26	0,45	0,14	0,19	0,34	0,12	0,17	0,29	0,11	0,16	0,27	0,11	0,15	0,27	.E..GP
.E..GN	0,22	0,33	0,55	0,16	0,24	0,41	0,14	0,21	0,36	0,13	0,20	0,33	0,13	0,20	0,33	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,34	0,48	0,85	0,25	0,36	0,63	0,22	0,31	0,55	0,21	0,29	0,51	0,20	0,29	0,50	.E..LD
.E..GP	0,41	0,58	1,02	0,31	0,43	0,76	0,27	0,38	0,66	0,25	0,35	0,62	0,24	0,34	0,60	.E..GP
.E..GN	0,49	0,74	1,23	0,37	0,55	0,92	0,32	0,48	0,80	0,30	0,45	0,75	0,29	0,44	0,73	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,24	0,35	0,61	0,18	0,26	0,45	0,16	0,23	0,39	0,15	0,21	0,37	0,15	0,21	0,36	.E..LD
.E..GP	0,29	0,41	0,73	0,22	0,31	0,54	0,19	0,27	0,47	0,18	0,25	0,44	0,18	0,25	0,43	.E..GP
.E..GN	0,35	0,53	0,88	0,26	0,39	0,66	0,23	0,34	0,57	0,21	0,32	0,54	0,21	0,31	0,52	.E..GN

	Working Diameter (Dw) at Axial Depth of Cut (ap)
D1 max	5,00	2,00	1,00	0,50
10,00	10,00	8,00	6,00	4,36

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,12	0,17	0,29	0,09	0,13	0,22	0,08	0,11	0,19	0,07	0,10	0,18	0,07	0,10	0,18	.E..LD
.E..GP	0,14	0,20	0,35	0,11	0,15	0,26	0,09	0,13	0,23	0,09	0,12	0,21	0,08	0,12	0,21	.E..GP
.E..GN	0,17	0,27	0,47	0,13	0,20	0,35	0,11	0,17	0,31	0,10	0,16	0,29	0,10	0,16	0,28	.E..GN

Light Machining	General Purpose	Heavy Machining

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,27	0,38	0,67	0,20	0,29	0,50	0,18	0,25	0,44	0,17	0,23	0,41	0,16	0,23	0,40	.E..LD
.E..GP	0,33	0,46	0,81	0,24	0,34	0,60	0,21	0,30	0,53	0,20	0,28	0,49	0,19	0,28	0,48	.E..GP
.E..GN	0,39	0,62	1,08	0,29	0,46	0,81	0,25	0,40	0,70	0,24	0,37	0,66	0,23	0,37	0,64	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,15	0,21	0,37	0,11	0,16	0,27	0,10	0,14	0,24	0,09	0,13	0,22	0,09	0,13	0,22	.E..LD
.E..GP	0,18	0,25	0,44	0,13	0,19	0,33	0,12	0,16	0,29	0,11	0,15	0,27	0,11	0,15	0,26	.E..GP
.E..GN	0,21	0,33	0,59	0,16	0,25	0,44	0,14	0,22	0,38	0,13	0,20	0,36	0,13	0,20	0,35	.E..GN

Insert Geometry	Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae)															Insert Geometry
	10%			20%			30%			40%			50–100%
.E..LD	0,20	0,28	0,49	0,15	0,21	0,37	0,13	0,18	0,32	0,12	0,17	0,30	0,12	0,17	0,29	.E..LD
.E..GP	0,24	0,33	0,59	0,18	0,25	0 Задать вопрос Вопрос * Ваше имя * Телефон * E-mail * Подтвердите, что вы не робот * Все товары категории Все товары бренда KENNAMETAL Нужна консультация? Наши специалисты ответят на любой интересующий вопрос Задать вопрос Каталог Подбор запчастей Ремонт Доставка Контакты Магнитно-сверлильные станки Корончатые сверла Станки для сверления труб Промышленные пылесосы Ленточно-шлифовальные станки Фаскосниматели Труборезы Трубогибы Отрезные станки Газорезательные машины Опоры для труб Металлорежущий инстурмент Станочная оснастка Динамометрический инстурмент Ручной инструмент Knipex Ручной инструмент Wera +7 495 660-37-21 Заказать звонок info@metal-tek.ru Москва, ул. Кирпичная, д. 48 2006 - 2026 © МЕТАЛ-ТЕК - продажа оборудования и инструмента для металлообработки.
