Описание

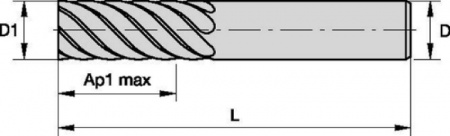

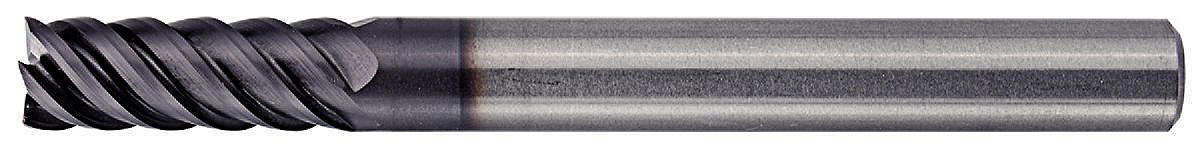

F4AJ-F5AJ-F6AJ...WS-WL-WX; Сверхдлинное исполнение. F4AJ-F5AJ-F6AJ...WS-WL-WX; Сверхдлинное исполнение. Высокопроизводительные фрезы для обработки закаленной стали • Цельные твердосплавные концевые фрезы
Особенности:
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
Применение:
- Slotting: Square End
- Side Milling/Shoulder Milling: Square End
- Corner Style: Square End
- Helix Angle: 50°
- Tool Dimensions: Flute Configuration: X (variable)

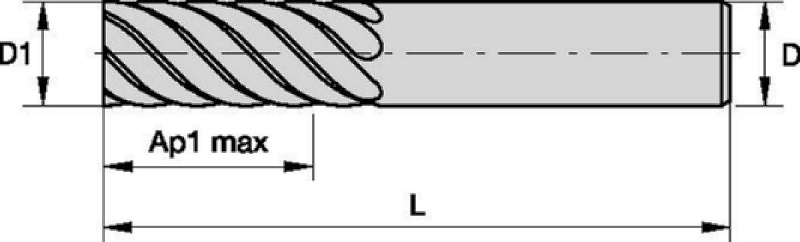

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes |
|---|---|---|---|---|---|---|---|
| 1995580 | F4AJ0600AWS50L090 | 6.0000 | 50.0000 | 6.0 | Straight-Cylindrical | 9.0000 | 4 |
| 1995581 | F4AJ0800AWM50L120 | 8.0000 | 63.0000 | 8.0 | Straight-Cylindrical | 12.0000 | 4 |
| 1995582 | F4AJ1000AWM50L150 | 10.0000 | 76.0000 | 10.0 | Straight-Cylindrical | 15.0000 | 4 |
| 1995585 | F4AJ1600AWL50L240 | 16.0000 | 89.0000 | 16.0 | Straight-Cylindrical | 24.0000 | 4 |
Tolerance:
| End Mill Tolerances | |||
| D1 | tolerance e8 | D | tolerance h6 + / - |
| ≤3 | -0,014/-0,028 | ≤3 | +0/-0,006 |
| 3 6 | -0,020/-0,038 | 3 6 | +0/-0,008 |
| 6 10 | -0,025/-0,047 | 6 10 | +0/-0,009 |
| 10 18 | -0,032/-0,059 | 10 18 | +0/-0,011 |
| 18 30 | -0,040/-0,073 | 18 30 | +0/-0,013 |
Режимы подачи:
 |  |  | ||||||||||||
| Side Milling (A) and Slotting (B) | KC633M | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | ||||||||||||
| A | B | Cutting Speed vc m/min | D1 Diameter | |||||||||||
| Material Group | ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | 25,0 | |
| P | 3 | 1 x D | 0,4 x D | 1 x D | 160 | 180 | fz | 0,040 | 0,055 | 0,067 | 0,077 | 0,096 | 0,111 | 0,125 |
| 4 | 1 x D | 0,4 x D | 0,75 x D | 140 | 160 | fz | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 | |
| H | 1 | 1 x D | 0,4 x D | 0,75 x D | 120 | 140 | fz | 0,036 | 0,049 | 0,059 | 0,069 | 0,084 | 0,097 | 0,107 |
| 2 | 1 x D | 0,3 x D | 0,5 x D | 80 | 130 | fz | 0,027 | 0,037 | 0,044 | 0,051 | 0,063 | 0,071 | 0,078 | |
| 3 | 1 x D | 0,15 x D | 0,3 x D | 70 | 100 | fz | 0,021 | 0,029 | 0,035 | 0,041 | 0,051 | 0,059 | 0,067 | |
| 4 | 1 x D | 0,1 x D | 0,15 x D | 50 | 70 | fz | 0,014 | 0,019 | 0,023 | 0,027 | 0,034 | 0,039 | 0,044 | |
