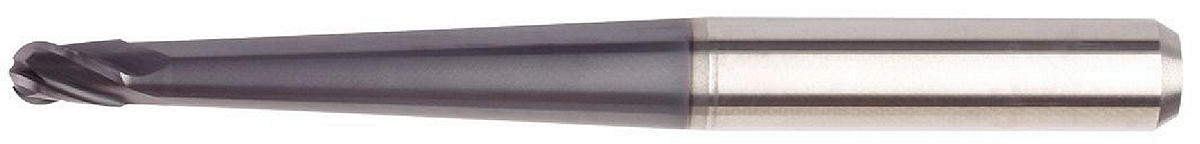

F4AL...WL-WM-WX; Сферический конец; Коническая шейка

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

F4AL...WL-WM-WX; Сферический конец; Коническая шейка. F4AL...WL-WM-WX; Сферический конец; Коническая шейка. Высокопроизводительные фрезы для обработки закаленной стали • Цельные твердосплавные концевые фрезы

Особенности:

Стандартные размеры Kennametal.
Режущая кромка у центра.

Применение:

Side Milling/Shoulder Milling: Ball Nose
3D Profiling
Corner Style: Ball Nose
Helix Angle: 30°

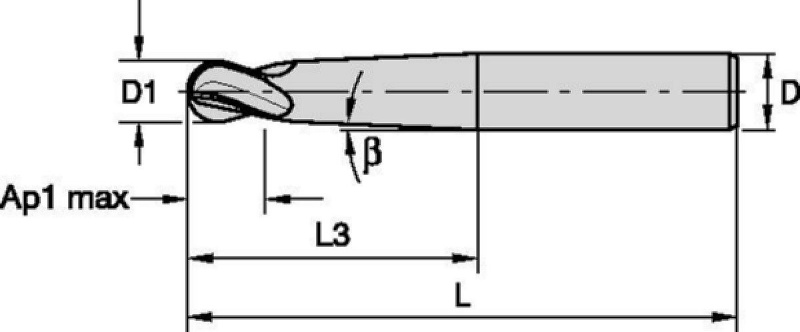

Tool Dimensions: Flute Configuration: 4

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes	Neck Cone Angle [BETA]
6433709	F4AL0300AWL30L040	3.0000	100.0000	6.0	Straight-Cylindrical	4.5000	4.0000	4
6433710	F4AL0300AWM30L040	3.0000	75.0000	6.0	Straight-Cylindrical	4.5000	4.0000	4
6433711	F4AL0400AWL30L050	4.0000	100.0000	6.0	Straight-Cylindrical	5.5000	5.0000	4
6433712	F4AL0400AWM30L050	4.0000	75.0000	6.0	Straight-Cylindrical	5.5000	5.0000	4
6433713	F4AL0500AWL30L060	5.0000	100.0000	8.0	Straight-Cylindrical	6.5000	6.0000	4
6433714	F4AL0500AWM30L060	5.0000	75.0000	6.0	Straight-Cylindrical	6.5000	6.0000	4
6433715	F4AL0600AWL30L080	6.0000	100.0000	10.0	Straight-Cylindrical	8.5000	8.0000	4
6433717	F4AL0600AWM30L080	6.0000	75.0000	8.0	Straight-Cylindrical	8.5000	8.0000	4
6433718	F4AL0800AWL30L120	8.0000	150.0000	12.0	Straight-Cylindrical	12.5000	12.0000	4
6433719	F4AL0800AWX30L120	8.0000	100.0000	10.0	Straight-Cylindrical	12.5000	12.0000	4
6433720	F4AL1000AWL30L150	10.0000	150.0000	12.0	Straight-Cylindrical	15.5000	15.0000	4
6433721	F4AL1000AWX30L150	10.0000	100.0000	12.0	Straight-Cylindrical	15.5000	15.0000	4	1.167

Tolerance:

End Mill Tolerances
D1	tolerance h8 + / -	D	tolerance h6 + / -
≤3	+0/-0,014	≤3	+0/-0,006
3–6	+0/-0,018	3–6	+0/-0,008
6–10	+0/-0,022	6–10	+0/-0,009
10–18	+0/-0,027	10–18	+0/-0,011
18–30	+0/-0,033	18–30	+0/-0,013

Режимы подачи:


		Profiling		KC639M		Finishing Feed per Tooth fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0
P	3	0,04 x D	0,04 x D	416	468	fz	0,080	0,108	0,137	0,168	0,231	0,279
	4	0,04 x D	0,04 x D	364	416	fz	0,073	0,099	0,125	0,152	0,207	0,249
H	1	0,03 x D	0,03 x D	290	406	fz	0,078	0,106	0,134	0,162	0,221	0,266
	2	0,03 x D	0,03 x D	203	348	fz	0,059	0,080	0,101	0,122	0,166	0,199
	3	0,02 x D	0,02 x D	216	324	fz	0,050	0,067	0,084	0,102	0,139	0,168
	4	0,02 x D	0,02 x D	180	252	fz	0,033	0,045	0,056	0,068	0,093	0,112


		Profiling		KC639M		Roughing Feed per Tooth fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0
P	3	0,2 x D	0,1 x D	208	234	fz	0,023	0,031	0,040	0,049	0,067	0,081
	4	0,2 x D	0,1 x D	182	208	fz	0,021	0,029	0,036	0,044	0,060	0,073
H	1	0,15 x D	0,1 x D	140	196	fz	0,032	0,043	0,054	0,066	0,090	0,109
	2	0,1 x D	0,075 x D	119	204	fz	0,036	0,048	0,061	0,074	0,101	0,121
	3	0,05 x D	0,05 x D	138	207	fz	0,041	0,055	0,069	0,084	0,114	0,138
	4	0,05 x D	0,05 x D	115	161	fz	0,027	0,037	0,046	0,056	0,076	0,092


		Profiling		KC639M		Semi-Finishing Feed per Tooth fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	3,0	4,0	5,0	6,0	8,0	10,0
P	3	0,1 x D	0,05 x D	272	306	fz	0,052	0,070	0,089	0,109	0,150	0,182
	4	0,1 x D	0,05 x D	238	272	fz	0,048	0,064	0,081	0,099	0,134	0,162
H	1	0,07 x D	0,1 x D	200	280	fz	0,060	0,080	0,102	0,123	0,168	0,203
	2	0,05 x D	0,04 x D	161	276	fz	0,052	0,070	0,088	0,107	0,145	0,174
	3	0,03 x D	0,03 x D	174	261	fz	0,047	0,063	0,079	0,096	0,130	0,158
	4	0,03 x D	0,03 x D	145	203	fz	0,031	0,042	0,053	0,064	0,087	0,105
