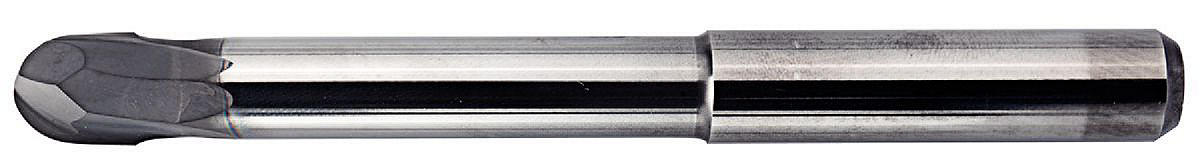

F2AL...WL-WM-WX; Сферический конец; Удлиненная шейка

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

F2AL...WL-WM-WX; Сферический конец; Удлиненная шейка. F2AL...WL-WM-WX; Сферический конец; Удлиненная шейка. Высокопроизводительные фрезы для обработки закаленной стали • Цельные твердосплавные концевые фрезы

Особенности:

Стандартные размеры Kennametal.
Режущая кромка у центра.

Применение:

Side Milling/Shoulder Milling: Ball Nose
3D Profiling
Corner Style: Ball Nose
Helix Angle: 20°
Tool Dimensions: Flute Configuration: 2

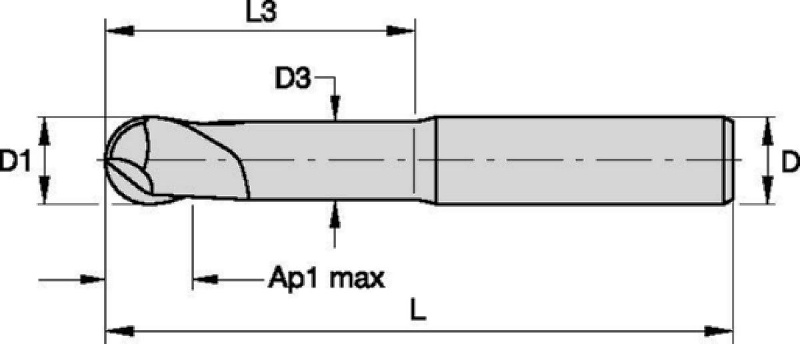

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
6549828	F2AL0200AWM20	2.0000	70.0000	6.0	Straight-Cylindrical	18.4300	1.9000	2.0000	2
6524810	F2AL0300AWM20	3.0000	70.0000	6.0	Straight-Cylindrical	19.2350	2.9000	3.0000	2
6524814	F2AL0400AWL20	4.0000	80.0000	6.0	Straight-Cylindrical	18.8060	3.8000	4.0000	2
6524822	F2AL0500AWL20	5.0000	80.0000	6.0	Straight-Cylindrical	42.5720	4.8000	5.0000	2
6524825	F2AL0600AWL20	6.0000	80.0000	6.0	Straight-Cylindrical	43.3760	5.8000	6.0000	2
6524832	F2AL0800AWL20	8.0000	90.0000	8.0	Straight-Cylindrical	53.3760	7.8000	8.0000	2
6433629	F2AL1000AWL20	10.0000	100.0000	10.0	Straight-Cylindrical	60.0000	9.7000	10.0000	2
6433673	F2AL1200AWX20	12.0000	110.0000	12.0	Straight-Cylindrical	62.0000	11.7000	12.0000	2

Tolerance:

End Mill Tolerances
D1	tolerance h10 + / -	D	tolerance h6 + / -
≤3	+0/-0,040	≤3	+0-/0,006
3 6	+0/-0,048	3 6	+0/-0,008
6 10	+0/-0,058	6 10	+0/-0,009
10 18	+0/-0,070	10 18	+0/-0,011
18 30	+0/-0,084	18 30	+0/-0,013

Режимы подачи:


		Profiling		KC639M		Roughing — Feed per Tooth — fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0
P	3	0,2 x D	0,1 x D	208	234	fz	0,015	0,023	0,031	0,040	0,049	0,067	0,081	0,094
	4	0,2 x D	0,1 x D	182	208	fz	0,014	0,021	0,029	0,036	0,044	0,060	0,073	0,084
H	1	0,15 x D	0,1 x D	140	196	fz	0,021	0,032	0,043	0,054	0,066	0,090	0,109	0,125
	2	0,1 x D	0,075 x D	119	204	fz	0,024	0,036	0,048	0,061	0,074	0,101	0,121	0,140
	3	0,05 x D	0,05 x D	138	207	fz	0,027	0,041	0,055	0,069	0,084	0,114	0,138	0,161
	4	0,05 x D	0,05 x D	115	161	fz	0,018	0,027	0,037	0,046	0,056	0,076	0,092	0,107


		Profiling		KC639M		Semi-Finishing — Feed per Tooth — fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0
P	3	0,1 x D	0,05 x D	272	306	fz	0,034	0,052	0,070	0,089	0,109	0,150	0,182	0,211
	4	0,1 x D	0,05 x D	238	272	fz	0,031	0,048	0,064	0,081	0,099	0,134	0,162	0,187
H	1	0,07 x D	0,1 x D	200	280	fz	0,039	0,060	0,080	0,102	0,123	0,168	0,203	0,234
	2	0,05 x D	0,04 x D	161	276	fz	0,034	0,052	0,070	0,088	0,107	0,145	0,174	0,201
	3	0,03 x D	0,03 x D	174	261	fz	0,031	0,047	0,063	0,079	0,096	0,130	0,158	0,183
	4	0,03 x D	0,03 x D	145	203	fz	0,021	0,031	0,042	0,053	0,064	0,087	0,105	0,122


		Profiling		KC639M		Finishing — Feed per Tooth — fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	2,0	3,0	4,0	5,0	6,0	8,0	10,0	12,0
P	3	0,04 x D	0,04 x D	416	468	fz	0,052	0,080	0,108	0,137	0,168	0,231	0,279	0,324
	4	0,04 x D	0,04 x D	364	416	fz	0,048	0,073	0,099	0,125	0,152	0,207	0,249	0,288
H	1	0,03 x D	0,03 x D	290	406	fz	0,052	0,078	0,106	0,134	0,162	0,221	0,266	0,308
	2	0,03 x D	0,03 x D	203	348	fz	0,039	0,059	0,080	0,101	0,122	0,166	0,199	0,230
	3	0,02 x D	0,02 x D	216	324	fz	0,033	0,050	0,067	0,084	0,102	0,139	0,168	0,196
	4	0,02 x D	0,02 x D	180	252	fz	0,022	0,033	0,045	0,056	0,068	0,093	0,112	0,130
