Описание

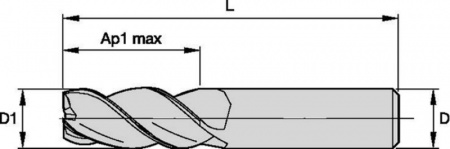

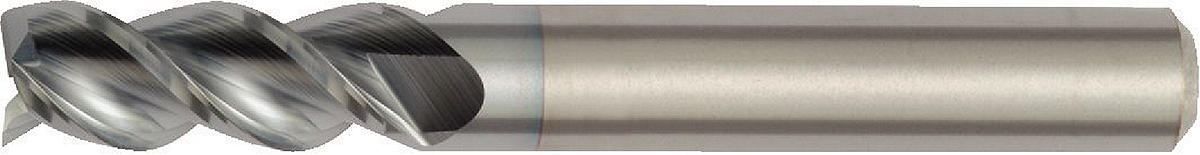

F3AA...WS-WM-WL-WX. F3AA...WS-WM-WL-WX. Высокопроизводительные цельные твердосплавные концевые фрезы для обработки алюминия
Особенности:
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Применение:
- Plunge Milling
- Ramping: Blank
- Slotting: Square End
- Side Milling/Shoulder Milling: Square End
- Corner Style: Square End
- Helix Angle: 45°
- Tool Dimensions: Flute Configuration: 3

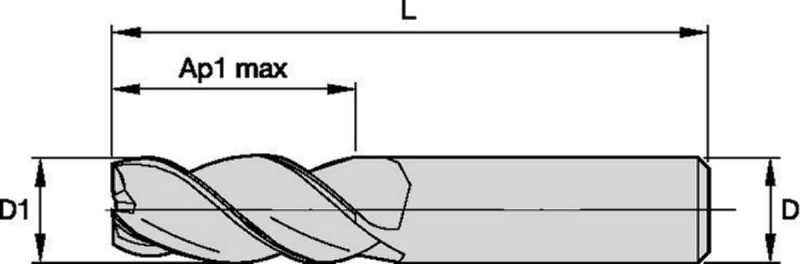

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes |
|---|---|---|---|---|---|---|---|
| 1805750 | F3AA0300AWS45 | 3.0000 | 38.0000 | 3.0 | Straight-Cylindrical | 12.0000 | 3 |
| 1805929 | F3AA0400AWS45 | 4.0000 | 50.0000 | 4.0 | Straight-Cylindrical | 12.0000 | 3 |
| 1805930 | F3AA0500AWS45 | 5.0000 | 50.0000 | 6.0 | Straight-Cylindrical | 14.0000 | 3 |
| 1805931 | F3AA0600AWS45 | 6.0000 | 50.0000 | 6.0 | Straight-Cylindrical | 16.0000 | 3 |
| 1805932 | F3AA0800AWM45 | 8.0000 | 63.0000 | 8.0 | Straight-Cylindrical | 20.0000 | 3 |
| 1805983 | F3AA1000AWL45 | 10.0000 | 76.0000 | 10.0 | Straight-Cylindrical | 22.0000 | 3 |
| 1805984 | F3AA1200AWL45 | 12.0000 | 76.0000 | 12.0 | Straight-Cylindrical | 25.0000 | 3 |
| 1805985 | F3AA1400AWL45 | 14.0000 | 83.0000 | 14.0 | Straight-Cylindrical | 32.0000 | 3 |
| 1805986 | F3AA1600AWL45 | 16.0000 | 89.0000 | 16.0 | Straight-Cylindrical | 32.0000 | 3 |
| 1805987 | F3AA1800AWL45 | 18.0000 | 100.0000 | 18.0 | Straight-Cylindrical | 38.0000 | 3 |
| 1805988 | F3AA2000AWX45 | 20.0000 | 104.0000 | 20.0 | Straight-Cylindrical | 38.0000 | 3 |
Tolerance:
| End Mill Tolerances | ||
| D1 | D1 tolerance | D tolerance |
| 6mm | DIN e8 | DIN h6 |
| 6mm | DIN h6 | DIN h6 |
Режимы резания:
 |  |  | |||||||||||||
| Side Milling (A) and Slotting (B) | |||||||||||||||
| A | B | K600 | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | ||||||||||||
| Cutting Speed vc m/min | D1 Diameter | ||||||||||||||
| Material Group | ap | ae | ap | Min | Max | mm | 3,0 | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| N | 1 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 2000 | fz | 0,027 | 0,036 | 0,054 | 0,072 | 0,090 | 0,108 | 0,144 | 0,180 |
| 2 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,024 | 0,032 | 0,049 | 0,065 | 0,081 | 0,097 | 0,130 | 0,162 | |
| 3 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,019 | 0,025 | 0,038 | 0,050 | 0,063 | 0,076 | 0,101 | 0,126 | |
| 4 | 1,5 x D | 0,5 x D | 1,0 x D | 400 | 750 | fz | 0,019 | 0,025 | 0,038 | 0,050 | 0,063 | 0,076 | 0,101 | 0,126 | |
| 5 | 1,5 x D | 0,5 x D | 1,0 x D | 250 | 1000 | fz | 0,024 | 0,032 | 0,049 | 0,065 | 0,081 | 0,097 | 0,130 | 0,162 | |
