Описание

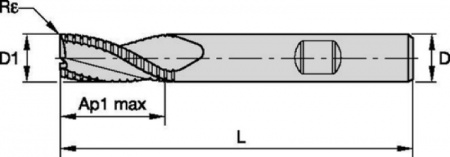

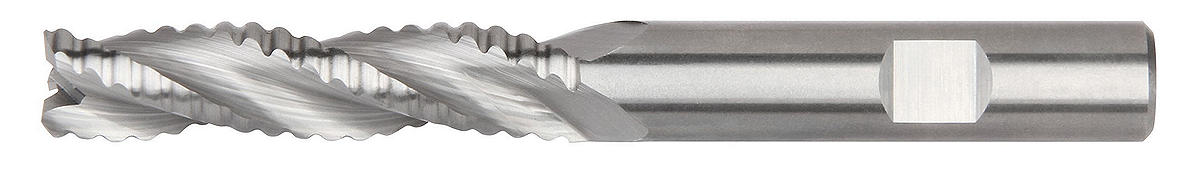

F3BA...WS-WM-WL-WX; Геометрия для черновой обработки. F3BA...WS-WM-WL-WX; Геометрия для черновой обработки. Высокопроизводительные цельные твердосплавные концевые фрезы для обработки алюминия
Особенности:
- Геометрия для обработки алюминия.
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Применение:
- Plunge Milling
- Ramping: Blank
- Slotting: Square End
- Side Milling/Shoulder Milling: Square End
- Corner Style: Corner Radius
- Helix Angle: 40°
- Tool Dimensions: Flute Configuration: 3

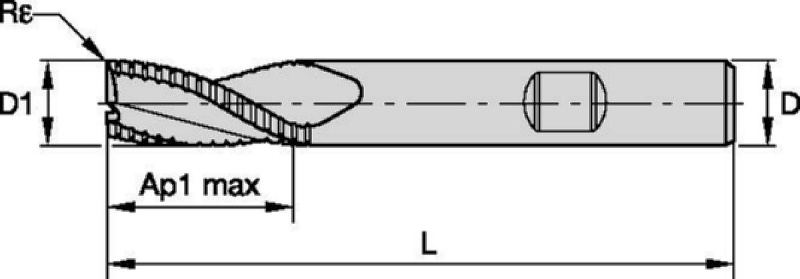

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes | [Re] Corner Radius |
|---|---|---|---|---|---|---|---|---|
| 1805808 | F3BA0600BWS40 | 6.0000 | 57.0000 | 6.0 | Weldon | 13.0000 | 3 | 0.2500 |
| 1807047 | F3BA0800BWM40 | 8.0000 | 63.0000 | 8.0 | Weldon | 16.0000 | 3 | 0.2500 |
| 1807048 | F3BA1000BWM40 | 10.0000 | 72.0000 | 10.0 | Weldon | 22.0000 | 3 | 0.5000 |
| 1807049 | F3BA1200BWL40 | 12.0000 | 83.0000 | 12.0 | Weldon | 26.0000 | 3 | 0.5000 |
| 1807050 | F3BA1600BWL40 | 16.0000 | 92.0000 | 16.0 | Weldon | 32.0000 | 3 | 1.0000 |
| 1807051 | F3BA2000BWX40 | 20.0000 | 104.0000 | 20.0 | Weldon | 38.0000 | 3 | 1.0000 |
| 1807052 | F3BA2500BWX40 | 25.0000 | 121.0000 | 25.0 | Weldon | 45.0000 | 3 | 1.5000 |
Tolerance:
| End Mill Tolerances | |||
| D1 | tolerance d11 | D | tolerance h6 + / - |
| ≤3 | -0,020/-0,080 | ≤3 | +0/-0,006 |
| 3–6 | -0,030/-0,105 | 3–6 | +0/-0,008 |
| 6–10 | -0,040/-0,130 | 6–10 | +0/-0,009 |
| 10–18 | -0,050/-0,160 | 10–18 | +0/-0,011 |
| 18–30 | -0,065/-0,195 | 18–30 | +0/-0,013 |
Режимы резания:
| Material Group |  |  | K600 | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | |||||||||||
| A | B | Cutting Speed vc m/min | D1 Diameter | ||||||||||||
| ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | 25,0 | ||
| N | 1 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 2000 | fz | 0,072 | 0,096 | 0,120 | 0,144 | 0,192 | 0,216 | 0,240 | 0,300 |
| 2 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,065 | 0,086 | 0,108 | 0,130 | 0,173 | 0,194 | 0,216 | 0,270 | |
| 3 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,050 | 0,067 | 0,084 | 0,101 | 0,134 | 0,151 | 0,168 | 0,210 | |
| 4 | 1,5 x D | 0,5 x D | 1,0 x D | 400 | 750 | fz | 0,050 | 0,067 | 0,084 | 0,101 | 0,134 | 0,151 | 0,168 | 0,210 | |
| 5 | 1,5 x D | 0,5 x D | 1,0 x D | 250 | 1000 | fz | 0,065 | 0,086 | 0,108 | 0,130 | 0,173 | 0,194 | 0,216 | 0,270 | |
