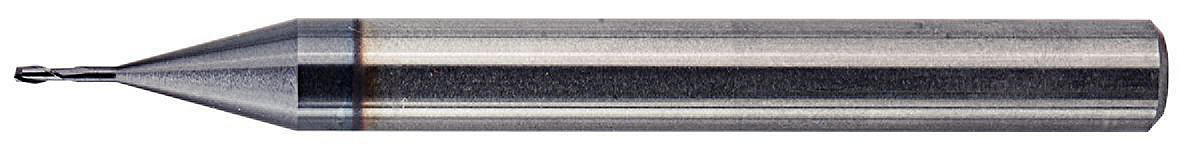

F2AH...WS-WM; Длинное исполнение; Удлиненная шейка

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

F2AH...WS-WM; Длинное исполнение; Удлиненная шейка. F2AH...WS-WM; Удлиненная шейка; Длинное исполнение. Высокопроизводительные фрезы • Концевые фрезы для микрообработки

Особенности:

Стандартные размеры Kennametal.
Режущая кромка у центра.

Применение:

Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Square End
Helix Angle: 30°

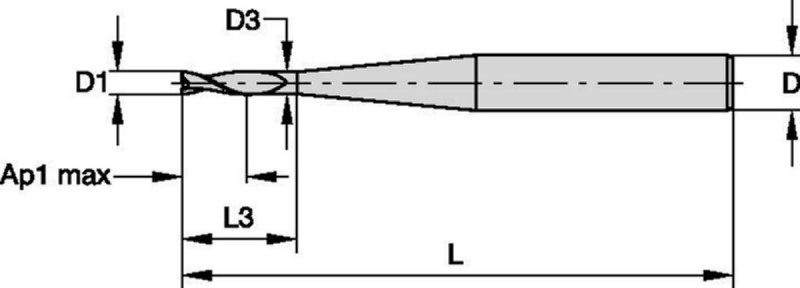

Tool Dimensions: Flute Configuration: 2

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
6433257	F2AH0030AWS30L040	0.3000	50.0000	6.0	Straight-Cylindrical			0.4000	2
6433258	F2AH0040AWS30L060	0.4000	50.0000	6.0	Straight-Cylindrical			0.6000	2
6433259	F2AH0050AWM30L070	0.5000	60.0000	6.0	Straight-Cylindrical	2.5000	0.4400	0.7000	2
6433260	F2AH0050AWS30L070	0.5000	50.0000	6.0	Straight-Cylindrical	1.5000	0.4400	0.7000	2
6433262	F2AH0060AWS30L090	0.6000	50.0000	6.0	Straight-Cylindrical	1.8000	0.5400	0.9000	2
6433263	F2AH0080AWM30L120	0.8000	60.0000	6.0	Straight-Cylindrical	4.0000	0.7400	1.2000	2
6433264	F2AH0080AWS30L120	0.8000	50.0000	6.0	Straight-Cylindrical	2.4000	0.7400	1.2000	2
6433265	F2AH0100AWM30L150	1.0000	60.0000	6.0	Straight-Cylindrical	5.0000	0.9400	1.5000	2
6433266	F2AH0100AWS30L150	1.0000	50.0000	6.0	Straight-Cylindrical	2.5000	0.7400	1.5000	2
6433267	F2AH0120AWM30L180	1.2000	60.0000	6.0	Straight-Cylindrical	6.0000	1.1400	1.8000	2
6433268	F2AH0120AWS30L180	1.2000	50.0000	6.0	Straight-Cylindrical	3.0000	1.1400	1.8000	2
6433269	F2AH0140AWM30L210	1.4000	60.0000	6.0	Straight-Cylindrical	7.0000	1.3400	2.1000	2
6433270	F2AH0140AWS30L210	1.4000	50.0000	6.0	Straight-Cylindrical	3.5000	1.3400	2.1000	2
6433281	F2AH0150AWM30L230	1.5000	60.0000	6.0	Straight-Cylindrical	7.5000	1.4400	2.3000	2
6433282	F2AH0150AWS30L230	1.5000	50.0000	6.0	Straight-Cylindrical	3.5000	1.3400	2.3000	2
6433283	F2AH0160AWM30L240	1.6000	60.0000	6.0	Straight-Cylindrical	8.0000	1.5400	2.4000	2
6433284	F2AH0160AWS30L240	1.6000	50.0000	6.0	Straight-Cylindrical	4.0000	1.5500	2.4000	2
6433285	F2AH0180AWM30L270	1.8000	60.0000	6.0	Straight-Cylindrical	9.0000	1.7400	2.7000	2
6433286	F2AH0180AWS30L270	1.8000	50.0000	6.0	Straight-Cylindrical	4.5000	1.7500	2.7000	2
6433287	F2AH0200AWM30L300	2.0000	60.0000	6.0	Straight-Cylindrical	10.0000	1.9400	3.0000	2
6433288	F2AH0200AWS30L300	2.0000	50.0000	6.0	Straight-Cylindrical	5.0000	1.9400	3.0000	2
6433289	F2AH0250AWM30L370	2.5000	60.0000	6.0	Straight-Cylindrical	12.5000	2.4400	3.7000	2
6433290	F2AH0250AWS30L370	2.5000	50.0000	6.0	Straight-Cylindrical	5.0000	2.4000	3.7000	2

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤3	-0,014/-0,028	≤3	+0/-0,006
3–6	-0,020/-0,038	3–6	+0/-0,008
6–10	-0,025/-0,047	6–10	+0/-0,009
10–18	-0,032/-0,059	10–18	+0/-0,011
18–30	-0,040/-0,073	18–30	+0/-0,013

Режимы подачи:


		Side Milling (A) and Slotting (B)			KC639M			Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min				D1 Diameter
Material Group		ap	ae	ap	Min		Max	mm	0,4	0,5	0,6	0,8	1,0	1,5	2,0	2,5
P	2	1,25 x D	0,25 x D	0,75 x D	140	–	190	fz	0,003	0,003	0,004	0,005	0,007	0,010	0,014	0,017
	3	1,25 x D	0,25 x D	0,75 x D	120	–	160	fz	0,002	0,003	0,003	0,004	0,006	0,008	0,011	0,014
	4	1,25 x D	0,25 x D	0,5 x D	90	–	150	fz	0,002	0,003	0,003	0,004	0,005	0,008	0,010	0,013
	5	1,25 x D	0,25 x D	0,5 x D	60	–	100	fz	0,002	0,002	0,003	0,004	0,005	0,007	0,009	0,012
K	1	1,25 x D	0,25 x D	0,75 x D	120	–	150	fz	0,003	0,003	0,004	0,005	0,007	0,010	0,014	0,017
	2	1,25 x D	0,25 x D	0,5 x D	110	–	140	fz	0,002	0,003	0,003	0,004	0,006	0,008	0,011	0,014
H	1	1,25 x D	0,25 x D	0,5 x D	80	–	140	fz	0,002	0,003	0,003	0,004	0,005	0,008	0,010	0,013
	2	1,25 x D	0,25 x D	0,3 x D	70	–	120	fz	0,002	0,002	0,002	0,003	0,004	0,006	0,008	0,010
	3	1,25 x D	0,25 x D	0,25 x D	60	–	90	fz	0,001	0,002	0,002	0,002	0,003	0,005	0,006	0,008
