Описание

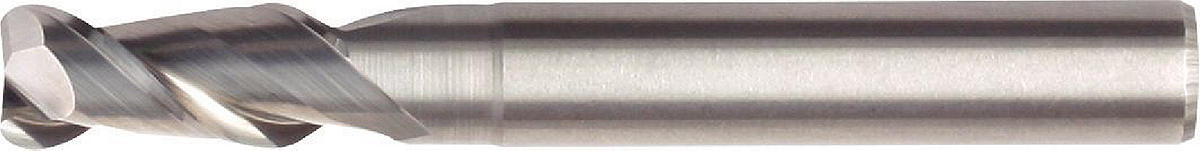

F2AA...WM-WL-WX; Удлиненная шейка. F2AA...WM-WL-WX; Удлиненная шейка. Высокопроизводительные цельные твердосплавные концевые фрезы для обработки алюминия
Особенности:
- Стандартные размеры Kennametal.
- Режущая кромка у центра.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Применение:
- Plunge Milling
- Ramping: Blank
- Side Milling/Shoulder Milling: Square End
- Slotting: Square End
- Corner Style: Corner Radius
- Helix Angle: 45°
- Tool Dimensions: Flute Configuration: 2

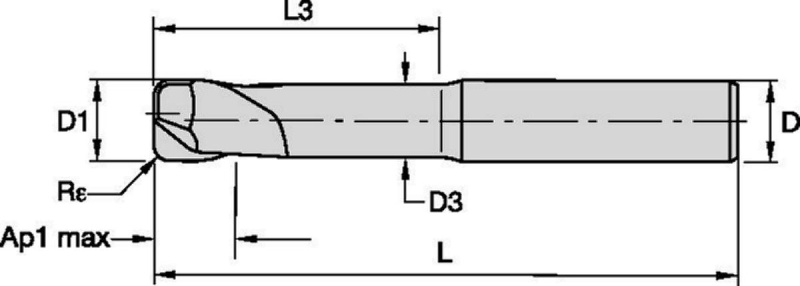

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [L3] Usable Length | [D3] Neck Diameter | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes | [Re] Corner Radius |
|---|---|---|---|---|---|---|---|---|---|---|
| 2445703 | F2AA0600AWM45R050 | 6.0000 | 63.0000 | 6.0 | Straight-Cylindrical | 18.0000 | 5.8000 | 9.0000 | 2 | 0.5000 |
| 2445704 | F2AA0600AWM45R100 | 6.0000 | 63.0000 | 6.0 | Straight-Cylindrical | 18.0000 | 5.8000 | 9.0000 | 2 | 1.0000 |
| 2445705 | F2AA0800AWM45R050 | 8.0000 | 68.0000 | 8.0 | Straight-Cylindrical | 24.0000 | 7.8000 | 12.0000 | 2 | 0.5000 |
| 2430467 | F2AA1000AWL45R050 | 10.0000 | 76.0000 | 10.0 | Straight-Cylindrical | 30.0000 | 9.5000 | 15.0000 | 2 | 0.5000 |
| 2430507 | F2AA1000AWL45R200 | 10.0000 | 76.0000 | 10.0 | Straight-Cylindrical | 30.0000 | 9.5000 | 15.0000 | 2 | 2.0000 |
| 2430517 | F2AA1000AWL45R300 | 10.0000 | 76.0000 | 10.0 | Straight-Cylindrical | 30.0000 | 9.5000 | 15.0000 | 2 | 3.0000 |
| 2430468 | F2AA1200AWL45R050 | 12.0000 | 84.0000 | 12.0 | Straight-Cylindrical | 36.0000 | 11.5000 | 18.0000 | 2 | 0.5000 |
| 2430518 | F2AA1200AWL45R300 | 12.0000 | 84.0000 | 12.0 | Straight-Cylindrical | 36.0000 | 11.5000 | 18.0000 | 2 | 3.0000 |
| 2430513 | F2AA1200AWL45R400 | 12.0000 | 84.0000 | 12.0 | Straight-Cylindrical | 36.0000 | 11.5000 | 18.0000 | 2 | 4.0000 |
| 2430469 | F2AA1600AWX45R050 | 16.0000 | 100.0000 | 16.0 | Straight-Cylindrical | 48.0000 | 15.0000 | 24.0000 | 2 | 0.5000 |
| 2430509 | F2AA1600AWX45R200 | 16.0000 | 100.0000 | 16.0 | Straight-Cylindrical | 48.0000 | 15.0000 | 24.0000 | 2 | 2.0000 |
| 2430514 | F2AA1600AWX45R400 | 16.0000 | 100.0000 | 16.0 | Straight-Cylindrical | 48.0000 | 15.0000 | 24.0000 | 2 | 4.0000 |
| 2430470 | F2AA2000AWX45R050 | 20.0000 | 115.0000 | 20.0 | Straight-Cylindrical | 60.0000 | 19.0000 | 30.0000 | 2 | 0.5000 |
| 2430515 | F2AA2000AWX45R400 | 20.0000 | 115.0000 | 20.0 | Straight-Cylindrical | 60.0000 | 19.0000 | 30.0000 | 2 | 4.0000 |
| 2430471 | F2AA2500AWX45R050 | 25.0000 | 135.0000 | 25.0 | Straight-Cylindrical | 75.0000 | 24.0000 | 37.5000 | 2 | 0.5000 |
Tolerance:
| End Mill Tolerances | ||
| D1 | D1 tolerance | D tolerance |
| 6mm | DIN e8 | DIN h6 |
| 6mm | DIN h6 | DIN h6 |
Режимы резания:
 |  |  | |||||||||||||
| Side Milling (A) and Slotting (B) | |||||||||||||||
| A | B | K600 | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | ||||||||||||
| Cutting Speed vc m/min | D1 Diameter | ||||||||||||||
| Material Group | ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | 25,0 | |
| N | 1 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 2000 | fz | 0,054 | 0,072 | 0,090 | 0,108 | 0,144 | 0,162 | 0,180 | 0,225 |
| 2 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,049 | 0,065 | 0,081 | 0,097 | 0,130 | 0,146 | 0,162 | 0,203 | |
| 3 | 1,5 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,038 | 0,050 | 0,063 | 0,076 | 0,101 | 0,113 | 0,126 | 0,158 | |
| 4 | 1,5 x D | 0,5 x D | 1,0 x D | 400 | 750 | fz | 0,038 | 0,050 | 0,063 | 0,076 | 0,101 | 0,113 | 0,126 | 0,158 | |
| 5 | 1,5 x D | 0,5 x D | 1,0 x D | 250 | 1000 | fz | 0,049 | 0,065 | 0,081 | 0,097 | 0,130 | 0,146 | 0,162 | 0,203 | |
