F8AJ-F10AJ...DK; Короткое исполнение; Удлиненная шейка

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

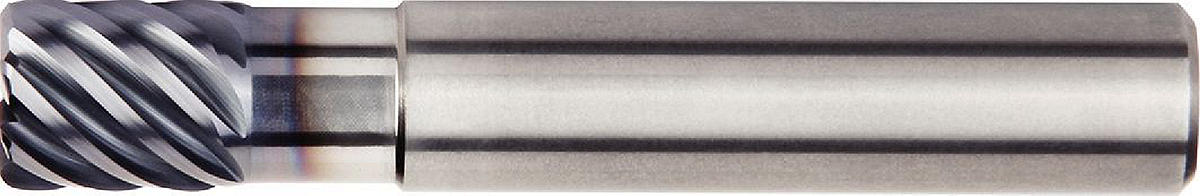

F8AJ-F10AJ...DK; Короткое исполнение; Удлиненная шейка. F8AJ-F10AJ...DK; Удлиненная шейка; Короткое исполнение. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для чистовой обработки

Особенности:

Режущая кромка у центра.

Применение:

Side Milling/Shoulder Milling: Square End
Corner Style: Corner Radius
Helix Angle: 45°
Tool Dimensions: Flute Configuration: X (variable)
Trochoidal Milling

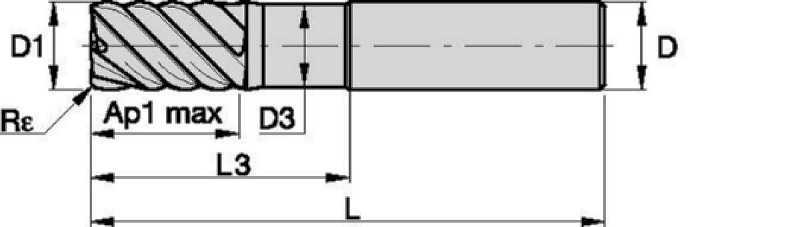

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	Adapter Style Machine Side	[L3] Usable Length	[D3] Neck Diameter	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes	[Re] Corner Radius
4047083	F8AJ0800ADK45E160	8.0000	58.0000	8.0	Straight-Cylindrical	16.0000	7.0000	8.0000	8	1.0000

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤3	-0,014/-0,028	≤3	+0/-0,006
3–6	-0,020/-0,038	3–6	+0/-0,008
6–10	-0,025/-0,047	6–10	+0/-0,009
10–18	-0,032/-0,059	10–18	+0/-0,011
18–30	-0,040/-0,073	18–30	+0/-0,013

Режимы резания:


		Side Milling (A)		KCPM15		Feed per Tooth fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min	Max	mm	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0
P	0	Ap max	0,05 x D	150	200	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	1	Ap max	0,05 x D	150	200	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap max	0,05 x D	140	190	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	3	Ap max	0,05 x D	120	160	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	4	Ap max	0,05 x D	90	150	fz	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
	5	Ap max	0,05 x D	60	100	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	6	Ap max	0,04 x D	50	75	fz	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
M	1	Ap max	0,05 x D	90	115	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	2	Ap max	0,05 x D	60	80	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
	3	Ap max	0,05 x D	60	70	fz	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065
K	1	Ap max	0,05 x D	120	150	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114
	2	Ap max	0,05 x D	110	140	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101
	3	Ap max	0,05 x D	110	130	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081
H	1	Ap max	0,04 x D	80	140	fz	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088
