F4BJ...DL; DIN 6527; Длинное исполнение; Сталь

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

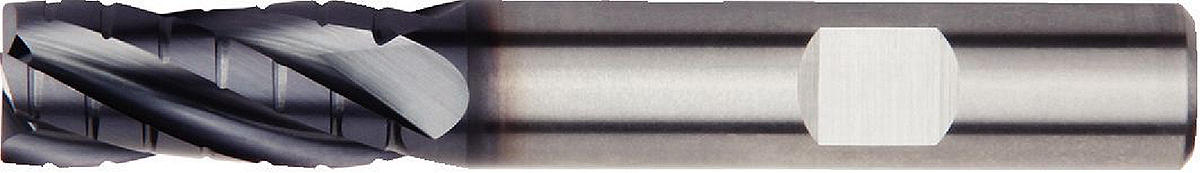

F4BJ...DL; DIN 6527; Длинное исполнение; Сталь. F4BJ...DL; DIN 6527; Длинное исполнение. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для черновой обработки

Особенности:

Режущая кромка у центра.
Стружколомающая геометрия.

Применение:

Plunge Milling
Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer
Helix Angle: 30°
DIN number 6527

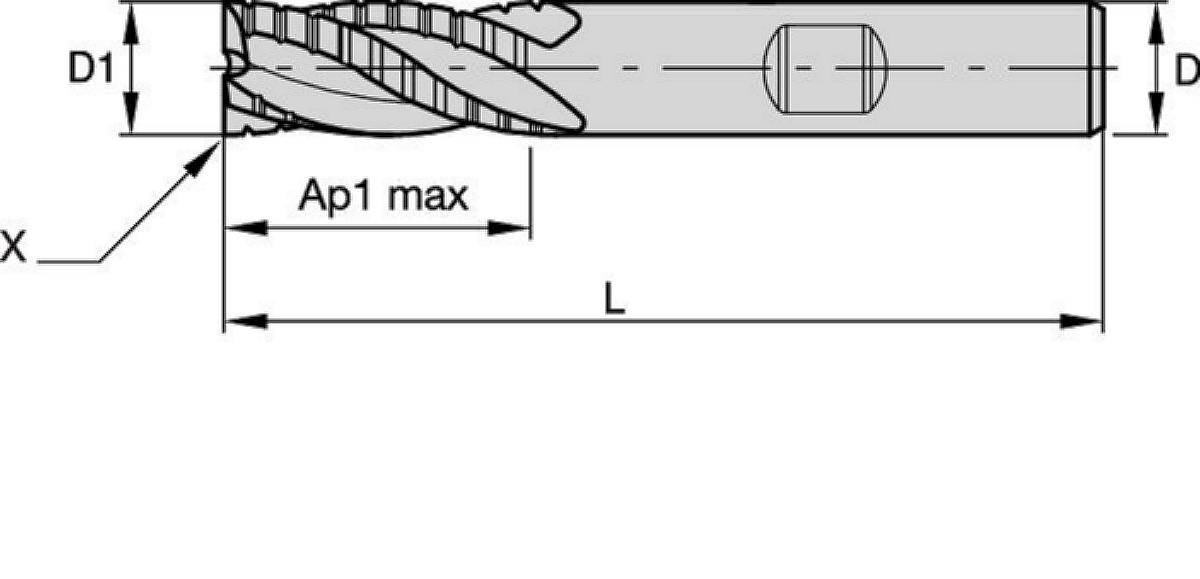

Tool Dimensions: Flute Configuration: 4

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
4046856	F4BJ0600BDL30	6.0000	57.0000	6.0	0.1000	Weldon	13.0000	4
4046857	F4BJ0800BDL30	8.0000	63.0000	8.0	0.2000	Weldon	19.0000	4
4046858	F4BJ1000BDL30	10.0000	72.0000	10.0	0.3000	Weldon	22.0000	4
4046859	F4BJ1200BDL30	12.0000	83.0000	12.0	0.3000	Weldon	26.0000	4
4046860	F4BJ1400BDL30	14.0000	83.0000	14.0	0.3000	Weldon	26.0000	4
4046861	F4BJ1600BDL30	16.0000	92.0000	16.0	0.4000	Weldon	32.0000	4
4046862	F4BJ1800BDL30	18.0000	92.0000	18.0	0.4000	Weldon	32.0000	4
4047063	F4BJ2000BDL30	20.0000	104.0000	20.0	0.4000	Weldon	38.0000	4

Tolerance:

End Mill Tolerances
D1	tolerance h11 + / -	D	tolerance h6 + / -
≤ 3	+0/-0,060	≤ 3	+0/-0,006
3 6	+0/-0,075	3 6	+0/-0,008
6 10	+0/-0,090	6 10	+0/-0,009
10 18	+0/-0,110	10 18	+0/-0,011
18 30	+0/-0,130	18 30	+0/-0,013

Режимы подачи:

F4BJ...DL; DIN 6527; Длинное исполнение

Material Group					KCPM15		Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min			D1 Diameter
		ap	ae	ap	Min	Max	mm	4,0	5,0	6,0	8,0	10,0	12,0	16,0	20,0
P	3	0,8 x D	0,5 x D	0,75 x D	160	180	fz	0,020	0,025	0,031	0,043	0,051	0,063	0,078	0,101
	4	0,8 x D	0,4 x D	0,5 x D	140	160	fz	0,018	0,023	0,028	0,038	0,046	0,056	0,069	0,088
	5	0,8 x D	0,5 x D	0,75 x D	60	100	fz	0,016	0,021	0,025	0,034	0,041	0,051	0,063	0,081
	6	0,8 x D	0,4 x D	0,5 x D	50	80	fz	0,014	0,017	0,021	0,029	0,034	0,042	0,051	0,065
M	1	0,8 x D	0,5 x D	0,75 x D	80	100	fz	0,020	0,025	0,031	0,043	0,051	0,063	0,078	0,101
	2	0,8 x D	0,4 x D	0,75 x D	60	80	fz	0,016	0,021	0,025	0,034	0,041	0,051	0,063	0,081
	3	0,8 x D	0,4 x D	0,75 x D	60	80	fz	0,014	0,017	0,021	0,029	0,034	0,042	0,051	0,065
K	1	0,8 x D	0,5 x D	0,75 x D	120	160	fz	0,024	0,031	0,037	0,051	0,061	0,075	0,091	0,114
	2	0,8 x D	0,5 x D	0,75 x D	110	140	fz	0,020	0,025	0,031	0,043	0,051	0,063	0,078	0,101
	3	0,8 x D	0,4 x D	0,75 x D	100	130	fz	0,016	0,021	0,025	0,034	0,041	0,051	0,063	0,081
S	1	0,8 x D	0,4 x D	0,75 x D	90	115	fz	0,020	0,025	0,031	0,043	0,051	0,063	0,078	0,101
	2	0,8 x D	0,25 x D	0,3 x D	20	40	fz	0,011	0,014	0,017	0,022	0,027	0,033	0,042	0,054
	3	0,8 x D	0,4 x D	0,75 x D	50	80	fz	0,016	0,021	0,025	0,034	0,041	0,051	0,063	0,081
	4	0,8 x D	0,3 x D	0,5 x D	45	65	fz	0,013	0,018	0,022	0,031	0,038	0,046	0,058	0,074
H	1	0,8 x D	0,5 x D	0,5 x D	120	140	fz	0,018	0,023	0,028	0,038	0,046	0,056	0,069	0,088
	2	0,8 x D	0,2 x D	0,3 x D	80	130	fz	0,014	0,017	0,021	0,029	0,034	0,042	0,051	0,065
	3	0,8 x D	0,15 x D	0,2 x D	70	100	fz	0,011	0,014	0,017	0,023	0,027	0,034	0,041	0,052
