Описание

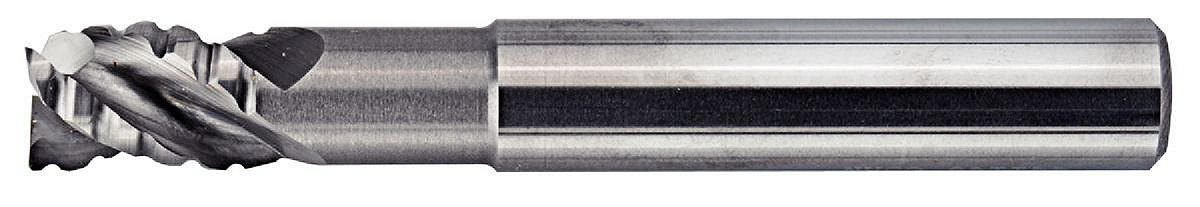

F3BA...WS-WM-WL-WX; Геометрия для черновой обработки; Удлиненная шейка. F3BA...DL; DIN 6527; Геометрия для черновой обработки; Удлиненная шейка; Длинное исполнение. Высокопроизводительные цельные твердосплавные концевые фрезы для обработки алюминия
Особенности:
- Геометрия для обработки алюминия.
- Режущая кромка у центра.
- В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу.
Применение:
- Plunge Milling
- Ramping: Blank
- Slotting: Square End
- Side Milling/Shoulder Milling: Square End
- Corner Style: Corner Radius
- Helix Angle: 40°
- DIN number 6527
- Tool Dimensions: Flute Configuration: 3

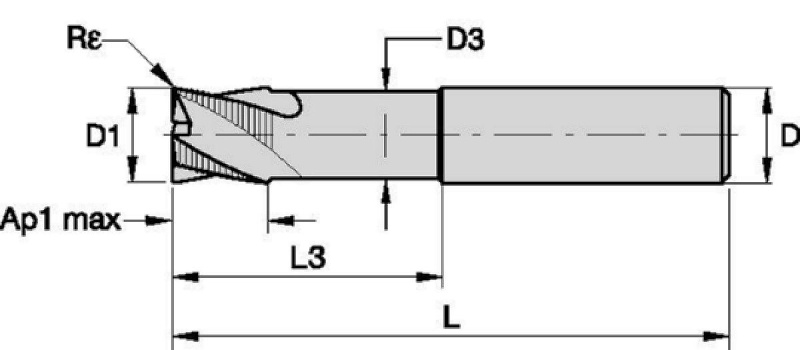

| SAP Material Number | ISO Catalog Number | [D1] Effective Cutting Diameter | [L] Overall Length | [D] Adapter / Shank / Bore Diameter | Adapter Style Machine Side | [L3] Usable Length | [D3] Neck Diameter | [AP1MAX] 1st Maximum Cutting Depth | [Z] Number of Flutes | [Re] Corner Radius |
|---|---|---|---|---|---|---|---|---|---|---|
| 2625713 | F3BA0600ADL40E180 | 6.0000 | 57.0000 | 6.0 | Straight-Cylindrical | 18.0000 | 5.0000 | 8.0000 | 3 | 0.2500 |
| 2625714 | F3BA0800ADL40E240 | 8.0000 | 63.0000 | 8.0 | Straight-Cylindrical | 24.0000 | 7.0000 | 10.0000 | 3 | 0.2500 |
| 2625715 | F3BA1000ADL40E300 | 10.0000 | 72.0000 | 10.0 | Straight-Cylindrical | 30.0000 | 9.0000 | 12.0000 | 3 | 0.2500 |
| 2625716 | F3BA1200ADL40E360 | 12.0000 | 83.0000 | 12.0 | Straight-Cylindrical | 36.0000 | 11.0000 | 15.0000 | 3 | 0.5000 |
| 2625717 | F3BA1600ADL40E480 | 16.0000 | 92.0000 | 16.0 | Straight-Cylindrical | 48.0000 | 15.0000 | 20.0000 | 3 | 1.0000 |
| 2625718 | F3BA2000ADL40E600 | 20.0000 | 104.0000 | 20.0 | Straight-Cylindrical | 60.0000 | 19.0000 | 24.0000 | 3 | 1.0000 |
Tolerance:
| End Mill Tolerances | |||
| D1 | tolerance d11 | D | tolerance h6 + / - |
| ≤3 | -0,020/-0,080 | ≤3 | +0/-0,006 |
| 3–6 | -0,030/-0,105 | 3–6 | +0/-0,008 |
| 6–10 | -0,040/-0,130 | 6–10 | +0/-0,009 |
| 10–18 | -0,050/-0,160 | 10–18 | +0/-0,011 |
| 18–30 | -0,065/-0,195 | 18–30 | +0/-0,013 |
Режимы резания:
| Material Group |  |  | K600 | Feed per Tooth — fz information is for side milling (A). For slotting (B), reduce fz by 20%. | ||||||||||
| A | B | Cutting Speed vc m/min | D1 Diameter | |||||||||||
| ap | ae | ap | Min | Max | mm | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 18,0 | 20,0 | ||
| N | 1 | 1,0 x D | 0,5 x D | 1,0 x D | 500 | 2000 | fz | 0,078 | 0,104 | 0,130 | 0,156 | 0,208 | 0,234 | 0,260 |
| 2 | 1,0 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,070 | 0,094 | 0,117 | 0,140 | 0,187 | 0,211 | 0,234 | |
| 3 | 1,0 x D | 0,5 x D | 1,0 x D | 500 | 1500 | fz | 0,055 | 0,073 | 0,091 | 0,109 | 0,146 | 0,164 | 0,182 | |
| 4 | 1,0 x D | 0,5 x D | 1,0 x D | 400 | 750 | fz | 0,055 | 0,073 | 0,091 | 0,109 | 0,146 | 0,164 | 0,182 | |
| 5 | 1,0 x D | 0,5 x D | 1,0 x D | 250 | 1000 | fz | 0,070 | 0,094 | 0,117 | 0,140 | 0,187 | 0,211 | 0,234 | |
